SCHNEIDER/施耐德  ZB5AC5

ZB5AC5概述


    产品简介

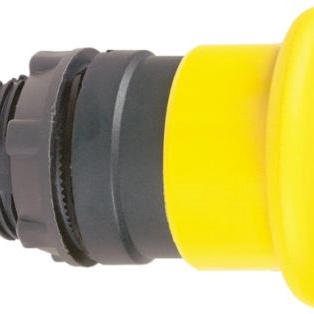

    产品名称: ZB5AC5 黄色蘑菇型复位按钮
    产品类型: 非发光按钮头
    主要功能: 适用于各种控制和指示系统,提供明确的操作反馈。该按钮具有黄色蘑菇型头部设计,易于识别且操作方便。
    应用领域: 本产品广泛应用于工业自动化、机械设备控制、电力系统及各类需要明确操作指令的场景。

    技术参数


    - 外观尺寸:
    - 直径:22 mm
    - 头部直径:40 mm
    - 整体高度:40 mm
    - 整体深度:52 mm
    - 重量:0.046 kg
    - 机械耐用性:
    - 按钮寿命:500万次
    - 安装孔:
    - XALK 1 切割孔
    - XALD 1 切割孔
    - 电气特性:
    - 电气组成代码:
    - SR1: <= 3个触点(后部安装)
    - SF1: <= 3个触点(前部安装)
    - C15: 1个触点(前部安装)
    - C11: <= 3个触点(前部安装)
    - C2: <= 9个触点(单双块前部安装)
    - C1: <= 9个触点(单块前部安装)
    - 环境条件:
    - 储存温度范围:-40°C 至 70°C
    - 工作温度范围:-25°C 至 70°C
    - 防护等级:
    - 电气绝缘等级:II 类,符合 IEC 60536
    - IP 等级:IP66,符合 IEC 60529
    - NEMA 等级:NEMA 4X 和 NEMA 13
    - 耐高压冲洗:7000000 Pa (1015.26 psi),温度 55°C,距离 0.1 m
    - 其他性能:
    - 冲击抵抗力:50 gn,半正弦波加速度,符合 IEC 60068-2-27
    - 振动抵抗力:5 gn (f = 2...500 Hz),符合 IEC 60068-2-6

    产品特点和优势


    - 独特的蘑菇型头部设计:易于识别,操作简单快捷。
    - 高耐用性:可承受高达500万次的按压,适合长期使用。
    - 多功能电气连接:多种电气组成代码选择,适应不同的电气需求。
    - 出色的防护能力:满足IP66、NEMA 4X和NEMA 13标准,可在恶劣环境下可靠运行。
    - 广泛的温度适应性:从-25°C到70°C的工作温度范围,适合多种环境。

    应用案例和使用建议


    应用案例:
    - 在化工厂、煤矿、电力系统等场合,ZB5AC5 被广泛用于紧急停止按钮、安全防护装置、设备控制面板等领域。
    使用建议:
    - 定期检查按钮的耐用性和密封性,确保其正常工作。
    - 根据具体的应用环境选择合适的电气组成代码。
    - 在高温或湿度较高的环境中使用时,要特别注意防潮和防水措施。

    兼容性和支持


    - 兼容性:
    - ZB5AC5 可与各种标准电气系统兼容,如IEC、EN、NEMA等标准。

    - 支持:
    - Schneider Electric 提供18个月的产品保修期。
    - 客户可联系授权分销商 Mouser Electronics 获取技术支持和服务。

    常见问题与解决方案


    - 问题1: 按钮频繁出现故障。
    - 解决方案: 检查安装是否稳固,电气连接是否正确,必要时更换新的按钮。

    - 问题2: 按钮不响应。
    - 解决方案: 检查电气接线是否有松动或损坏,确认电源供应正常。

    - 问题3: 按钮寿命短。
    - 解决方案: 检查按钮的工作环境是否超过其工作温度范围,调整使用频率以延长使用寿命。

    总结和推荐



    总结

    :
    ZB5AC5 是一款高品质的非发光按钮头,具有出色的耐用性和防护性能,能够适应多种恶劣的工作环境。其多样的电气连接选项和广泛的温度适应性使其成为工业控制领域的理想选择。
    推荐:
    鉴于其卓越的性能和可靠性,我们强烈推荐 ZB5AC5 用于各种工业控制和安全防护系统。对于寻求高性能和耐用性的用户来说,这无疑是一个值得信赖的选择。

ZB5AC5厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AC5数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AC5 ZB5AC5数据手册

ZB5AC5封装设计

查看详情并下载
Symbol
Footprint
3D Model
