ZB4BZ103

产品分类:
产品描述:
供应商型号: ZB4BZ103
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德  ZB4BZ103

ZB4BZ103概述


    产品简介

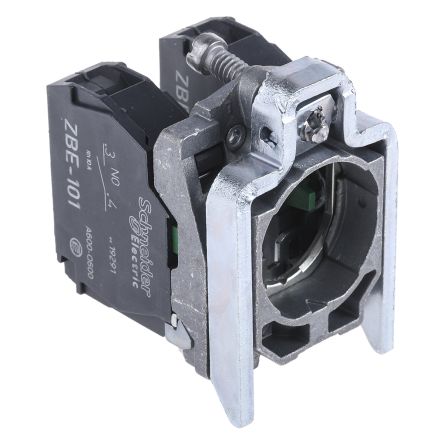

    产品名称: ZB4BZ103
    产品类型: 单接触块装配件
    主要功能: 用于控制电路中的接通和断开操作,提供2个常开(NO)触点
    应用领域: 主要应用于工业自动化控制、机器控制面板、PLC输入输出模块等领域

    技术参数


    - 触点类型和材料: 银合金(Ag/Ni)
    - 触点组成: 2个常开触点
    - 额定绝缘电压 (Ui): 600 V (污染等级:3)
    - 额定冲击耐受电压 (Uimp): 6 kV
    - 额定操作电流 (Ie):
    - 3 A @ 240 V, AC-15, A600
    - 6 A @ 120 V, AC-15, A600
    - 0.1 A @ 600 V, DC-13, Q600
    - 0.27 A @ 250 V, DC-13, Q600
    - 0.55 A @ 125 V, DC-13, Q600
    - 1.2 A @ 600 V, AC-15, A600
    - 机械耐用性: 500万次循环
    - 电气耐用性: 100万次循环,适用于AC-15和DC-13负载条件
    - 操作温度范围: 储存 -40°C 到 70°C;运行 -25°C 到 70°C
    - 防护等级 (IP): IP20
    - 标准认证: EN/IEC 60947-1, CSA C22.2 No 14, EN/IEC 60947-5-1, UL 508, JIS C 4520, EN/IEC 60947-5-4

    产品特点和优势


    - 高可靠性: 具备10^-6至10^-8的低接触可靠性(在清洁环境中),符合EN/IEC 60947-5-4标准。
    - 长寿命: 可达500万次机械循环,100万次电气循环,适应多种操作条件。
    - 广泛适用性: 通过多个国际认证,适用于全球范围内的工业应用。
    - 安全保护: 内置10A自恢复保险丝,符合EN/IEC 60947-5-1标准,确保使用安全。

    应用案例和使用建议


    应用场景:
    - 工厂自动化系统: 在PLC控制系统中作为开关使用。
    - 配电板: 作为电力分配系统中的关键控制部件。
    - 机器控制面板: 用于实现对电机或其他机械设备的精确控制。
    使用建议:
    - 在安装时注意电缆尺寸的要求(小于等于2x1.5mm²或大于等于1x0.22mm²),确保正确连接终端。
    - 安装前检查电缆是否按照EN 60947-1标准准备,以避免短路风险。
    - 确保设备处于合适的工作温度范围内,以免影响其正常运作。

    兼容性和支持


    - 兼容性: 可与Harmony XB4系列其他组件配套使用,形成完整的控制系统。
    - 支持和服务: 厂商提供18个月的质量保证期,在此期间可获得相应的技术支持和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 触点反应迟钝 | 检查触点是否干净,必要时清理;确认操作电压和电流是否符合规定值 |
    | 设备过热 | 检查负载电流是否超载;安装散热装置或调整工作环境 |
    | 接触不良 | 检查触点是否氧化,进行清洁或更换新触点 |

    总结和推荐


    综合评价:
    - ZB4BZ103单接触块装配件是一款高度可靠的电子元器件,适用于工业控制和自动化领域。
    - 其长寿命、高可靠性和广泛的适用性使其成为市场上同类产品的有力竞争者。
    - 符合多项国际标准认证,证明其性能和质量均达到较高水平。
    推荐意见:
    - 对于需要高度可靠性和广泛应用性的控制系统而言,ZB4BZ103是一个值得推荐的选择。它不仅能够满足当前的工业应用需求,还具备良好的未来扩展潜力。
