ZB4BJ393

产品分类:
产品描述:
供应商型号: ZB4BJ393
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZB4BJ393

ZB4BJ393概述


    产品简介

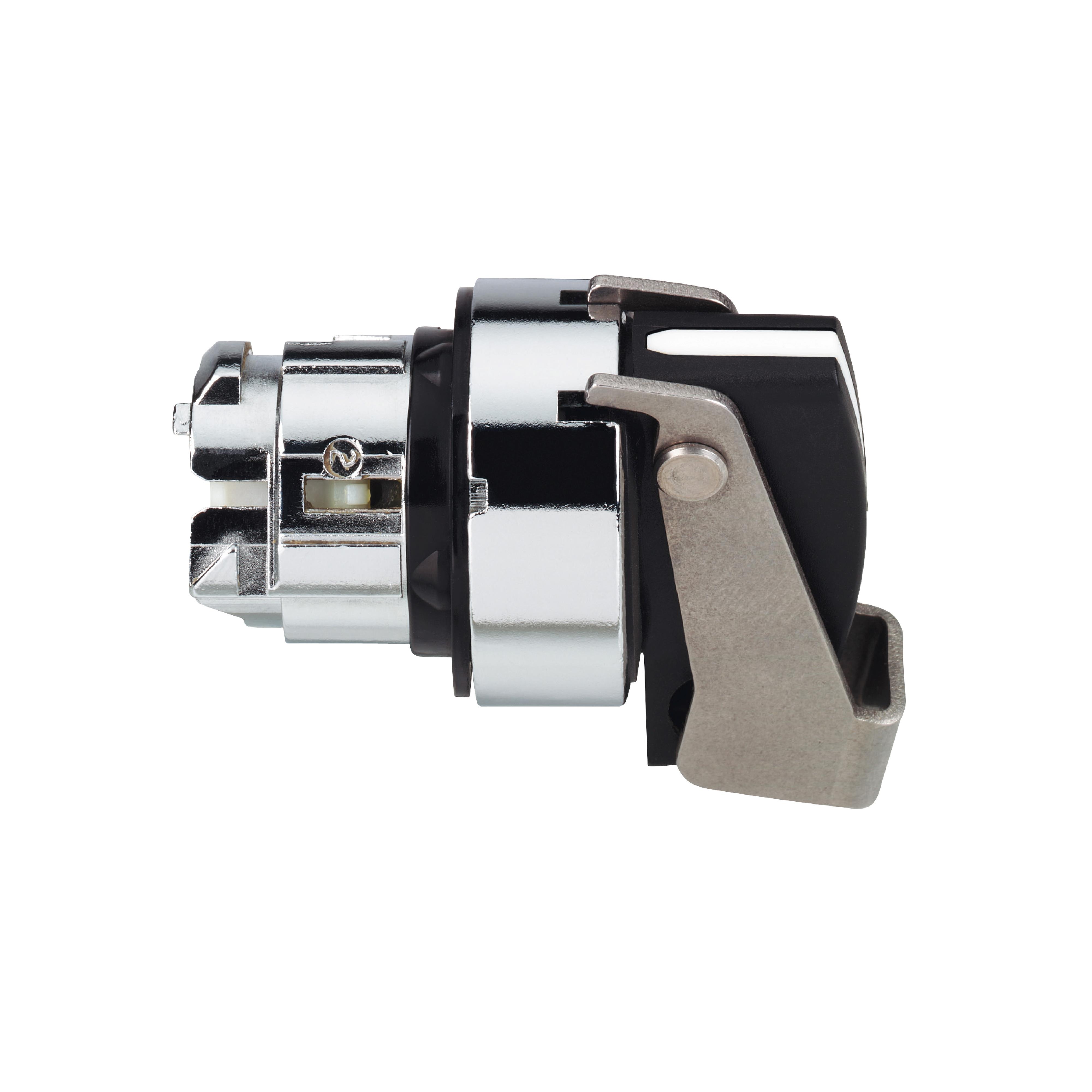

    本手册介绍的是施耐德电气(Schneider Electric)生产的Harmony XB4系列头型为ZB4BJ393的转换开关。这种类型的电子元器件主要用于工业自动化控制系统,具有多种操作模式和位置指示功能,适用于各种恶劣环境下的应用,例如机械控制面板、电力分配系统等领域。

    技术参数


    - 产品型号: ZB4BJ393
    - 产品类型: 转换开关头部
    - 安装直径: 22 mm (0.87 in)
    - 位置数: 3个位置 (+/- 45°)
    - 材质: 铬电镀金属边框
    - 操作类型: 稳态保持
    - 净重: 0.048 kg (0.11 lb)
    - 防护等级: IP67, IP69, IP69K
    - 过电压类别: IEC 60536 Class I
    - 温度范围: 存储 -40...158 °F (-40...70 °C),操作 -40...158 °F (-40...70 °C)
    - 认证: CSA, UL, Vibration Resistance (5 gn), Shock Resistance (30 gn, 50 gn)
    - 接口: 螺钉端子、插件连接器、PCB焊接连接
    - 外形尺寸: 高度 38 mm (1.50 in),宽度 29 mm (1.14 in),深度 50 mm (1.97 in)

    产品特点和优势


    - 高度耐用: 机械耐久性达到1,000,000次操作循环,确保长时间稳定运行。
    - 优异防护: 具备IP67、IP69和IP69K防护等级,能有效防止灰尘和水浸入。
    - 操作简便: 稳态保持操作类型,可以锁定在特定位置,方便进行操作。
    - 适用广泛: 适用于各类工业环境中,如机械控制面板、电力分配系统等。

    应用案例和使用建议


    - 应用实例: 在一家大型制造工厂的自动化控制系统中,这款转换开关用于操作机械设备的控制面板,通过设置不同位置来切换不同的操作模式。
    - 使用建议: 安装时需注意电路板厚度不得小于1.6 mm,并确保固定螺丝的紧固扭矩不超过0.6 N.m。此外,推荐每90 mm水平和每120 mm垂直方向安装一个固定支柱以增加稳定性。

    兼容性和支持


    - 兼容性: 本产品与Harmony XB4系列的其他组件完全兼容,确保系统整体的一致性和可靠性。
    - 技术支持: 施耐德电气提供详尽的技术文档和支持服务,用户可以通过官网获取更多信息和技术指导。

    常见问题与解决方案


    1. 问题: 安装时发现开关无法正确固定。
    - 解决方案: 检查电路板的切口尺寸和厚度,确保所有尺寸都符合要求,特别是螺丝的紧固扭矩不应超过0.6 N.m。
    2. 问题: 开关操作不灵敏。
    - 解决方案: 检查接线是否正确连接,确保电源正常供应。如有必要,更换接触不良的电线。
    3. 问题: 开关表面出现划痕。
    - 解决方案: 使用软布和适当的清洁剂轻轻擦拭表面,避免使用腐蚀性化学物质。

    总结和推荐


    综上所述,ZB4BJ393是一款高性能、高可靠性的转换开关,特别适合在恶劣环境下工作的各种工业应用。其卓越的防护能力和操作稳定性使其成为市场上值得信赖的选择。建议在需要频繁切换且对可靠性要求较高的应用场景中采用此产品。

ZB4BJ393厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BJ393数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BJ393 ZB4BJ393数据手册

ZB4BJ393封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 57.05 ¥ 443.5067
5+ $ 47.9248 ¥ 390.5015
10+ $ 44.3334 ¥ 364.4924
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 443.5
直接购买
加入购物车
