LC1F500

产品分类: 电路保护
产品描述:
供应商型号:
供应商:
标准整包数: 0

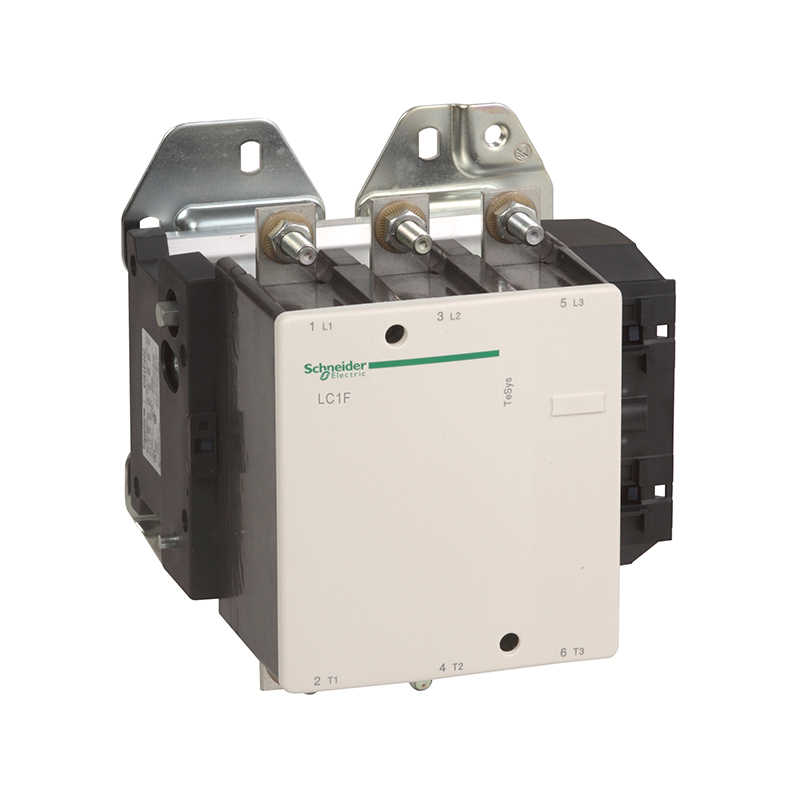

SCHNEIDER/施耐德 电路保护 LC1F500

LC1F500概述


    产品简介


    本手册介绍的是型号为LC1-F和LC2-F的一系列接触器,主要适用于电机控制和配电电路等场合。这些接触器具有高可靠性和稳定性,能够应用于各种工业环境。LC1-F系列主要用于电机控制,其额定电流范围广泛,适用于不同功率的三相电机。而LC2-F系列则涵盖更多功能,包括可逆接触器和切换接触器对,适用范围更广。

    技术参数


    LC1-F系列接触器
    | 电机功率(kW) | 电压(V) | 额定电流(A) | 基本参考 |

    | 30 | 220 | 115 | LC1-F115 |
    | 40 | 220 | 150 | LC1-F150 |
    | 55 | 220 | 185 | LC1-F185 |
    | 63 | 220 | 225 | LC1-F225 |
    | 75 | 220 | 265 | LC1-F265 |
    - 电气特性:利用类别AC-3,控制电路支持交流和直流。
    - 电气参数:工作电压范围为220V至1000V,适用频率为50/60Hz。
    - 机械尺寸:以LC1-F400为例,三极尺寸为213mm x 206mm x 375mm,四极尺寸为261mm x 206mm x 375mm。
    - 工作环境:可在40°C以下环境正常运行。
    LC2-F系列接触器
    | 电机功率(kW) | 电压(V) | 额定电流(A) | 基本参考 |

    | 30 | 220 | 115 | LC2-F115 |
    | 40 | 220 | 150 | LC2-F150 |
    | 55 | 220 | 185 | LC2-F185 |
    | 63 | 220 | 225 | LC2-F225 |
    - 电气特性:同样为利用类别AC-3,控制电路支持交流和直流。
    - 电气参数:工作电压范围为220V至1000V,适用频率为50/60Hz。
    - 机械尺寸:以LC2-F400为例,三极尺寸为389mm x 240mm x 150mm,四极尺寸为464mm x 240mm x 150mm。
    - 工作环境:可在40°C以下环境正常运行。

    产品特点和优势


    LC1-F系列接触器以其强大的载流能力和广泛的适用性,非常适合于电机控制。其紧凑的设计使得安装更加灵活便捷,同时具备出色的电气性能和机械可靠性。而LC2-F系列接触器不仅包括普通接触器,还提供了反向接触器和切换接触器对,这些额外的功能使其能够在更复杂的系统中发挥作用,提供更高的灵活性和适应性。

    应用案例和使用建议


    LC1-F系列接触器广泛用于电机控制,例如风机、泵类设备等。在实际使用过程中,应根据电机的实际负载选择合适的接触器型号。另外,在安装时应注意确保正确的接线方式和良好的散热条件。LC2-F系列接触器适用于要求更高灵活性的应用场合,如自动化生产线中需要频繁改变相序的系统。在这种情况下,建议定期检查和维护接触器,确保其持续稳定运行。

    兼容性和支持


    这两种接触器均支持交流和直流供电方式。为了更好地匹配特定应用场景,厂商提供了多种配件和附件,如保护套筒、辅助触点模块等,可根据具体需求进行选择。同时,厂商还提供了详尽的技术支持和售后服务,帮助用户解决问题并提高设备利用率。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触器无法正常闭合 | 检查电源是否接通,线缆连接是否良好 |
    | 接触器发热严重 | 确保散热装置正确安装,环境温度不超标 |
    | 接触器动作迟缓 | 检查控制回路是否有异常,确认供电电压符合要求 |
    | 接触器损坏 | 检查接触器是否过载,必要时更换接触器 |

    总结和推荐


    总体而言,LC1-F和LC2-F系列接触器凭借其广泛的适用范围、出色的性能和可靠性,为用户提供了一种高效可靠的电机控制解决方案。无论是简单还是复杂的工业应用,都能找到适合的型号。建议在选择接触器时,根据具体的应用需求和技术参数仔细评估,以确保最佳使用效果。

LC1F500厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
