LA1KN11

产品分类: 电路保护
产品描述:
供应商型号: 759027
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LA1KN11

LA1KN11概述


    产品简介

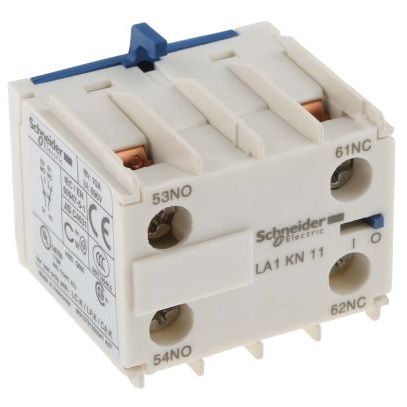

    LA1KN11 辅助接触块:TeSys K系列
    LA1KN11 是一款来自施耐德电气(Schneider Electric)的辅助接触块,适用于 TeSys K 系列接触器。它配备了1个常开触点(NO)和1个常闭触点(NC),支持前端安装和螺丝端子连接。这类设备广泛应用于工业自动化控制系统、电机控制等领域,用于提供额外的信号反馈和控制功能。

    技术参数


    | 参数 | 描述 |

    | 额定工作电压 [Ue] | 690 V AC (25-400 Hz) |
    | 额定绝缘电压 [Ui] | 690 V IEC 60947-5-1
    600 V UL 60947-5-1
    600 V CSA C22.2 No 60947-5-1 |
    | 额定操作电流 [Ith] | 10 A (122 °F/50 °C) |
    | 标准认证 | EN/IEC 60947-5-1
    UL 60947-5-1
    CSA C22.2 No 60947-5-1
    GB/T 14048.5
    JIS C8201-5-1
    UL 60335-2-40: Annex JJ |
    | 电流保护等级 | 10 A gG |
    | 最小开关电流 | 5 mA |
    | 最小开关电压 | 17 V |
    | 非重叠距离 | 0.02 in (0.5 mm) |
    | 绝缘电阻 | > 10 MΩ |
    | 连接规格 | 螺丝端子:1个适用于0.0005~0.002 in² (0.34~1.5 mm²)柔性导线,1个适用于0.001~0.006 in² (0.75~4 mm²)柔性导线,1个适用于0.002~0.006 in² (1.5~4 mm²)刚性导线 |
    | 紧固力矩 | 11.5 lbf.in (1.3 N.m) |
    | 尺寸 | 高度:1.2 in (30 mm)
    宽度:1.5 in (38 mm)
    深度:1.4 in (35 mm) |
    | 重量 | 0.099 lb (0.045 kg) |

    产品特点和优势


    1. 多触点设计:LA1KN11 拥有1个常开触点和1个常闭触点,可以同时提供多种控制信号输出。
    2. 广泛的适用性:它适用于 TeSys K 系列的多个型号(如LC1K、CA2K、CA3K、CA4K),提高了系统的灵活性。
    3. 高可靠性:具有出色的绝缘电阻(> 10 MΩ),确保长时间稳定运行。
    4. 耐用设计:具备优秀的机械强度和抗冲击能力,能够在复杂环境中保持良好性能。
    5. 环保合规:符合 RoHS 和 REACH 标准,且不含有毒重金属和汞,为用户提供绿色可靠的解决方案。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:通过LA1KN11 提供控制信号反馈,实现对电机或其他执行器的精准控制。
    - 设备监控:安装于工业设备中,监测设备运行状态,提供实时反馈信号。
    使用建议
    - 环境适应性:由于其宽泛的工作温度范围(-25°C 至 50°C),适用于各种恶劣环境条件下的应用。
    - 连接细节:注意根据不同的导线类型选择合适的螺丝端子规格,以保证连接的可靠性和稳定性。
    - 紧固扭矩:确保螺丝端子的紧固扭矩达到标准值(11.5 lbf.in 或 1.3 N.m),避免因过松导致的电气故障。

    兼容性和支持


    - 兼容性:LA1KN11 与 TeSys K 系列的多个接触器型号完全兼容,便于系统集成。
    - 技术支持:制造商提供18个月的保修期,并在安装和使用过程中提供技术支持和维护服务,确保客户能安心使用。

    常见问题与解决方案


    1. 问题:无法正确连接螺丝端子。
    - 解决方案:检查导线直径是否匹配螺丝端子规格,并确保拧紧扭矩达到标准值。
    2. 问题:触点出现接触不良现象。
    - 解决方案:检查是否有导电氧化层,使用适当的清洁工具进行清理;确保螺丝端子和导线连接牢固无误。
    3. 问题:设备运行温度过高。
    - 解决方案:检查设备工作环境温度是否超出其允许范围,并采取适当的散热措施。

    总结和推荐


    LA1KN11 辅助接触块是一款功能强大、性能卓越的产品,特别适合工业自动化领域的各种应用。其多触点设计、优异的绝缘性能和广泛的标准认证,使其在复杂环境下仍能稳定运行。结合制造商提供的高质量售后服务,这款产品是客户在相关应用中的理想选择。因此,强烈推荐这一款电子元器件产品给需要高质量控制信号反馈和监控的应用场合。

LA1KN11厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LA1KN11数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LA1KN11 LA1KN11数据手册
