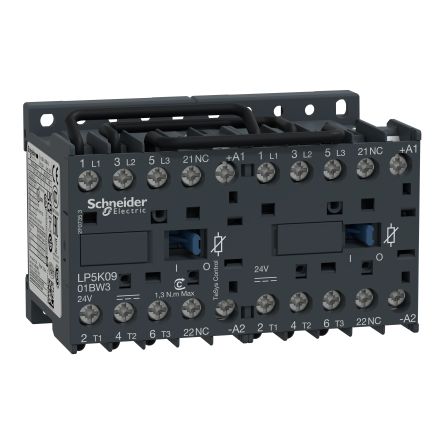

LP5K0901BW3

产品分类: 电路保护
产品描述:
供应商型号: 6097971
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 LP5K0901BW3

LP5K0901BW3概述

    #

    产品简介


    本产品为LP5K0901BW3,是TeSys系列中的TeSys K温控开关,主要应用于电机控制。这款温控开关为三极型(3p),额定电流为9安培,带有24V直流线圈。温控开关被广泛用于工业自动化控制系统,尤其适用于电机控制领域,能够有效保护电机免受过载、短路等异常情况的影响。

    技术参数


    主要技术规格
    - 类型: 温控开关
    - 产品型号: LP5K0901BW3
    - 额定电压:
    - 690V AC 50/60Hz (主电路)
    - <= 690V AC 50/60Hz (信号电路)
    - 额定电流:
    - 主电路: 9A (<= 440V AC AC-3)
    - 主电路: 20A (<= 50°C, <= 440V AC AC-1)
    - 主电路: 16A (<= 70°C, 690V AC AC-1)
    - 电机功率:
    - 4kW (380-415V AC 50/60Hz)
    - 4kW (440V AC 50/60Hz)
    - 4kW (480V AC 50/60Hz)
    - 4kW (500-600V AC 50/60Hz)
    - 4kW (660-690V AC 50/60Hz)
    - 2.2kW (220-230V AC 50/60Hz)
    - 控制电路类型: 直流低功耗
    - 控制电路电压: 24V DC
    - 触点配置: 3极3位 (3P, 3S)
    - 防护等级: IP20
    - 机械寿命: 5百万次循环
    - 操作频率: 每小时3600次循环
    - 工作温度范围:
    - 工作时: -25°C 至 +50°C
    - 存储时: -50°C 至 +80°C
    - 海拔高度: 最高2000米,无需降容
    - 重量: 0.49kg
    - 外形尺寸: 高度58mm,宽度90mm,深度57mm
    电气特性
    - 击穿电压耐力: 8kV (II类)
    - 常规热电流:
    - 主电路: 20A (<=50°C)
    - 信号电路: 10A (<=50°C)
    - 额定短时电流 (Icw):
    - 主电路: 90A (<=50°C, 1s), 85A (<=50°C, 5s)
    - 信号电路: 80A (1s), 90A (500ms), 110A (100ms)
    - 最小分断电流:
    - 信号电路: 5mA
    - 信号电路: 17V
    - 阻抗: 3兆欧(50Hz, 20A 主电路)
    机械特性
    - 锁定方式: 机械锁定
    - 安装方式: 支架和导轨安装
    - 振动和冲击耐受: 符合IEC 60068-2标准
    安全认证
    - 安全级别: B10d = 1369863 (额定负载)
    - 安全级别: B10d = 20000000 (机械负载)

    产品特点和优势


    特点
    - 高可靠性: 额定负载和机械负载的安全级别分别达到1369863和20000000次循环,保证了长时间稳定运行。
    - 适用广泛: 适用于多种电压和电流等级的电机控制,涵盖不同环境和应用需求。
    - 防护等级: IP20防护等级,符合VDE 0106标准,有效防止异物和水进入。
    - 紧凑设计: 尺寸紧凑(高度58mm,宽度90mm,深度57mm),适合狭小空间安装。
    - 易于安装: 采用导轨安装和螺丝固定,方便快捷。
    优势
    - 低功耗: 控制电路电压仅为24V DC,减少了能源消耗。
    - 高耐用性: 经过严格测试的机械结构,确保长期使用寿命。
    - 灵活的连接方式: 提供多种规格的接线端子,方便连接不同类型的电缆。

    应用案例和使用建议


    应用场景
    - 电动机控制: 广泛应用于工业自动化系统中,保护电动机免受过载和短路的影响。
    - 暖通空调系统: 适用于各种复杂的工业环境,确保系统的安全稳定运行。
    使用建议
    - 在连接电缆时,请根据产品规格选择合适的电缆规格,并使用适当的工具进行紧固。
    - 在选择配套的熔断器时,应考虑电机的最大电流和启动电流,确保选用合适的规格。

    兼容性和支持


    兼容性
    - 其他元器件: 与同类品牌的断路器和继电器具有良好的兼容性,可以方便地集成到现有的控制电路中。
    - 设备兼容性: 适用于各种品牌和型号的电机控制器,提供标准化接口。
    支持
    - 制造商支持: 提供全面的技术支持,包括安装指导、故障诊断和维修服务。
    - 文档资料: 提供详尽的产品手册和应用指南,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    问题与解决方案
    - 问题: 接线错误导致设备无法正常工作。
    - 解决方案: 请仔细检查所有接线是否正确连接,并参照产品手册重新检查。

    - 问题: 设备过热。
    - 解决方案: 确保设备周围有足够的通风,避免过度负载使用。如需更高散热要求,请考虑外部冷却措施。

    - 问题: 开关未能及时响应。
    - 解决方案: 检查控制电路的供电电压是否在正常范围内,同时确保电缆连接良好,没有接触不良。

    总结和推荐


    综合评估
    - 优点:
    - 高可靠性和长寿命
    - 适用范围广,灵活性高
    - 易于安装和维护
    - 高性价比
    - 缺点:
    - 体积相对较大,不适用于极其紧凑的设计空间
    推荐
    综上所述,LP5K0901BW3温控开关是一款非常出色的电动机保护装置。它在安全性、耐用性和适应性方面表现优异,特别适合工业自动化和暖通空调系统的广泛应用。强烈推荐给需要高效可靠的电机保护解决方案的用户。

LP5K0901BW3厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

LP5K0901BW3数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 LP5K0901BW3 LP5K0901BW3数据手册

LP5K0901BW3封装设计

查看详情并下载
Symbol
Footprint
3D Model
