首页  >  产品百科  >  ZB4BL1

ZB4BL1

产品分类:
产品描述:
供应商型号: 7469588
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德  ZB4BL1

ZB4BL1概述


    产品简介

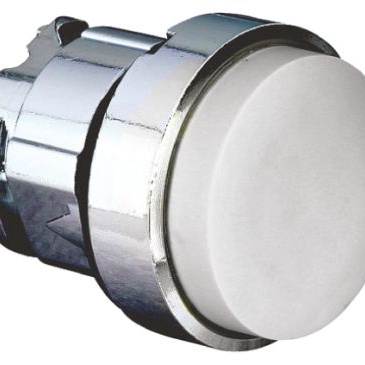

    ZB4BL1 按钮开关
    ZB4BL1 是一款白色投影式弹簧返回按钮头,直径为22毫米的非发光型按钮开关。它属于Harmony XB4系列,广泛应用于各种工业自动化控制场合,如机械设备、工厂控制系统、仪器仪表等。

    技术参数


    - 尺寸
    - 面板安装孔直径:22.4 mm ± 0.1 mm
    - 面板切割尺寸:29 mm(宽)× 29 mm(高)× 33 mm(深)

    - 电气特性
    - 电气代码:C1 (≤ 9 接点,单块前装)
    - 电气代码:C2 (≤ 9 接点,单块和双块前装)
    - 机械特性
    - 操作类型:弹簧返回
    - 操作头部样式:白色凸起,无标记
    - 机械耐久性:1000万次
    - 环境参数
    - 工作温度范围:-40°C 至 70°C
    - 存储温度范围:-40°C 至 70°C
    - IP防护等级:IP67, IP66, IP69, IP69K
    - NEMA防护等级:NEMA 13, NEMA 4X
    - IK防护等级:IK06
    - 认证标准
    - 符合EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C 4520, UL 508, CSA C22.2 No 14
    - 认证机构:BV, CSA, DNV, GL, LROS, RINA, UL
    - 振动和冲击
    - 振动抵抗力:5 gn (f = 2...500 Hz)
    - 冲击抵抗力:30 gn (半正弦波加速,持续时间=18 ms), 50 gn (半正弦波加速,持续时间=11 ms)

    产品特点和优势


    1. 高机械耐久性:高达1000万次操作,适用于频繁使用的工业场合。
    2. 多种IP防护等级:具备IP67, IP66, IP69, IP69K防护等级,适合严苛的工业环境。
    3. 广泛的认证:通过多种国际标准认证,确保产品质量和可靠性。
    4. 易于安装:提供详细的安装指南和预设的安装孔位,简化安装过程。

    应用案例和使用建议


    应用案例
    ZB4BL1 常用于工业自动化控制系统的按钮面板上,例如机械设备的安全停机、启动按钮等。由于其高防护等级和机械耐久性,特别适合在户外和工业环境下的使用。
    使用建议
    1. 确保正确安装:根据产品手册中的安装要求,确保面板切割尺寸正确,避免误操作导致损坏。
    2. 注意紧固力度:使用扭矩扳手将螺丝拧紧至0.6 N.m,以确保安装稳固。
    3. 定期检查:在长时间使用后,建议定期检查和维护,确保其正常工作。

    兼容性和支持


    ZB4BL1 与多种工业控制器和面板兼容,可通过插接连接器或焊接连接到印刷电路板上。厂商提供18个月的保修期,并通过多个认证机构保证产品的质量和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中遇到困难 | 确认所有安装尺寸符合要求,按照安装指南进行操作 |
    | 操作不灵敏 | 检查是否有灰尘或杂物堵塞按钮,清洁按钮区域 |
    | 外壳损坏 | 更换新的外壳部件 |

    总结和推荐


    ZB4BL1 是一款高性能的工业按钮开关,具有高机械耐久性、多种防护等级和广泛的认证支持。其在工业自动化控制领域的应用广泛且效果显著,值得推荐给需要高可靠性和耐用性的项目。对于寻求稳定、可靠的工业自动化组件的用户来说,这款产品是最佳选择之一。

ZB4BL1厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BL1数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BL1 ZB4BL1数据手册

ZB4BL1封装设计

查看详情并下载
Symbol
Footprint
3D Model
