ABL8DCC12020

产品分类: AC-DC模块
产品描述:
供应商型号: 2070131
供应商: 海外现货
标准整包数: 1

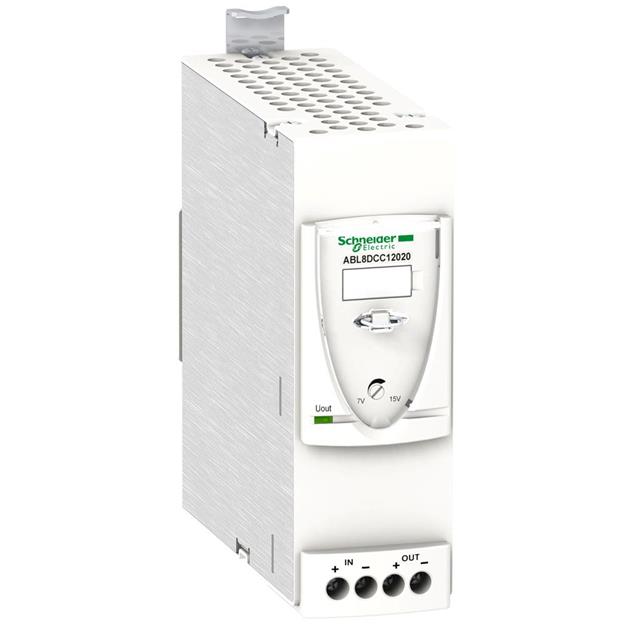

SCHNEIDER/施耐德 AC-DC模块 ABL8DCC12020

ABL8DCC12020概述

    电子元器件产品技术手册

    1. 产品简介


    ABL8DCC12020 是一款相位通用型转换模块,由施耐德电气生产。该产品属于转换模块类,主要应用于电源转换场合。它可以将输入的直流电压转换为输出所需的直流电压,广泛用于工业自动化、通信设备和智能控制系统等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定功率(W) | 24 |
    | 输入电压范围(DC) | 24...28.8 V |
    | 输出电压 | 12 V DC |
    | 输出电流 | 2 A |
    | 输入电压极限 | 22...30 V |
    | 转换效率 | 82% |
    | 功耗(W) | 4 |
    | 输入保护类型 | 反极性保护 |
    | 输出电压极限 | 7...15 V |
    | 线路和负载调节 | 1...3% |
    | 残余纹波电压 | ≤ 100 mV |
    | 输出保护类型 | 过载保护:自动复位 |
    过压保护:U>7.8 V时触发,自动复位 |
    短路保护:自动复位 |
    | 接线方式 | 螺丝端子接线,输入连接容量:2 x 0.5...2 x 4 mm² AWG 24...10 |
    螺丝端子接线,输出连接容量:2 x 0.5...2 x 4 mm² AWG 24...10 |
    | 固定方式 | 35 mm对称DIN导轨安装,水平和垂直方向 |
    | 工作海拔高度 | 6561.68 ft (2000 m) |
    | 认证标准 | EN 55022 Class B, EN/IEC 61000-4-2, EN 61000-6-3, EN/IEC 61000-4-6 Level 3, EN/IEC 61000-4-3 Level 3, IEC 61000-4-4 Level 3, EN/IEC 61000-4-5 Level 2 |
    | 重量 | 0.66 lb (0.3 kg) |

    3. 产品特点和优势


    - 高效率: ABL8DCC12020的转换效率高达82%,保证了良好的能源利用效率。
    - 坚固耐用: 符合EN 50081-1和EN 61000-6-3等严格的电磁兼容性认证,确保其在复杂环境中稳定运行。
    - 全面保护: 内置多种保护机制,如反极性保护、过载保护、过压保护和短路保护,确保产品长期稳定可靠。
    - 方便安装: 采用35 mm对称DIN导轨安装方式,支持水平和垂直安装,适合多种安装环境。

    4. 应用案例和使用建议


    应用场景: ABL8DCC12020广泛应用于工业自动化设备、通信基站、智能电网等需要稳定电源转换的场合。
    - 使用建议: 在使用过程中,应确保输入电压在24...28.8 V范围内,以获得最佳性能。同时,注意散热问题,确保产品工作温度不超出规定范围。

    5. 兼容性和支持


    - 兼容性: ABL8DCC12020与其他标准的DIN导轨安装设备兼容,方便系统集成。
    - 支持和服务: 施耐德电气提供18个月的保修期,并在官方网站上提供了详细的用户手册和技术支持。

    6. 常见问题与解决方案


    - 问题1: 设备无法启动。
    - 解决方法: 检查输入电压是否在正常范围内,并确认所有接线正确无误。
    - 问题2: 输出电压不稳定。
    - 解决方法: 检查负载是否超过额定值,调整负载或更换更大功率的设备。
    - 问题3: 设备过热。
    - 解决方法: 确保设备周围有足够的通风空间,并检查是否需要增加散热措施。

    7. 总结和推荐


    总结: ABL8DCC12020是一款性能优异、功能强大的转换模块。它具有高效率、多种保护机制和广泛的适用范围,非常适合各种工业自动化应用场景。
    推荐: 基于其卓越的性能和广泛的兼容性,强烈推荐使用该产品。同时,建议用户在使用前仔细阅读手册并进行必要的风险分析和测试。

ABL8DCC12020厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ABL8DCC12020数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 AC-DC模块 SCHNEIDER/施耐德 ABL8DCC12020 ABL8DCC12020数据手册

ABL8DCC12020封装设计

查看详情并下载
Symbol
Footprint
3D Model
