VW3A7606R07

产品分类:
产品描述:
供应商型号: Q-VW3A7606R07
供应商: 期货订购
标准整包数: 1
SCHNEIDER/施耐德  VW3A7606R07

VW3A7606R07概述

    VW3A7606R07制动电阻技术手册解析

    产品简介

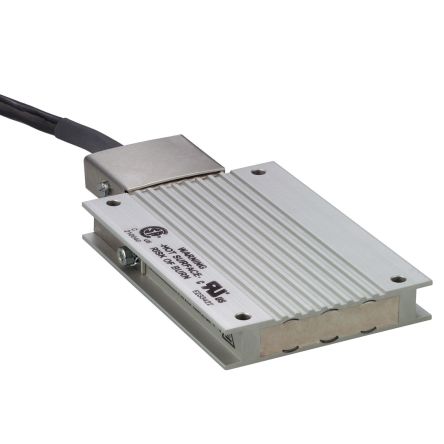

    VW3A7606R07是一款专为变频器设计的制动电阻器。该产品主要应用于Lexium和Altivar系列变频器中,例如Lexium 05、Lexium 15、Altivar 32、Lexium 32、Lexium 32i、Lexium 28、Lexium 52及Altivar Machine ATV320等型号。制动电阻器的主要功能是吸收电机制动时产生的再生能量,确保变频器和电机系统的稳定运行。

    技术参数


    - 适用产品范围:Lexium 05、Lexium 15、Altivar 32、Lexium 32、Lexium 32i、Lexium 28、Lexium 52、Altivar Machine ATV320
    - 制动电阻规格:
    - 阻值:72 Ohm
    - 持续功率:200 W
    - 最大功率:50 W(122°F/50°C)
    - 存储条件:
    - 工作环境温度:32°F~122°F(0°C~50°C)
    - 存储环境温度:-13°F~185°F(-25°C~85°C)
    - 峰值能量:
    - 6000 J(480 V)
    - 6600 J(400 V)
    - 9600 J(230 V)
    - 14600 J(115 V)
    - 保护类型:通过伺服驱动器实现热保护
    - 尺寸:9.88 in × 8.50 in × 0.59 in(251 mm × 216 mm × 15 mm)
    - 重量:2.05 lb(0.93 kg)
    - 防护等级:IP65
    - 电缆长度:2.46 ft(0.75 m)

    产品特点和优势


    VW3A7606R07制动电阻具有以下特点:
    - 高效散热:72 Ohm的阻值能有效吸收电机制动时的再生能量,避免系统过热。
    - 高可靠性:最高可达14600 J的能量吸收能力,在不同电压环境下表现出色。
    - 卓越的防护:达到IP65防护等级,适用于多种恶劣环境。
    - 全面保护:通过伺服驱动器实现热保护,防止过热损坏。
    - 易于安装:小巧轻便的设计使得安装和维护更为便捷。

    应用案例和使用建议


    VW3A7606R07制动电阻广泛应用于各种工业自动化控制系统中,如风机、泵、传送带等机械设备的变频调速控制。建议在选择使用制动电阻时考虑其适用的产品范围,以确保最佳效果。例如,在使用Lexium 32i变频器时,确保制动电阻的阻值和功率符合要求,同时注意安装环境的温度和湿度条件。

    兼容性和支持


    VW3A7606R07制动电阻兼容多种变频器型号,如ATV32HU30N4、ATV32HU40N4等。对于购买后的技术支持和服务,建议联系Schneider Electric Industries SAS或其官方代理商获取详细的安装和维护指南。

    常见问题与解决方案


    1. 问题:制动电阻出现过热现象。
    - 解决方案:检查安装环境是否符合要求,确认环境温度和湿度控制得当;如有必要,增加外部冷却装置。

    2. 问题:制动电阻不能正常吸收能量。
    - 解决方案:检查连接线路是否正确,阻值和功率是否匹配所使用的变频器型号;如有疑问,请咨询专业技术人员。

    总结和推荐


    总体而言,VW3A7606R07制动电阻凭借其高效散热、高可靠性、卓越的防护能力和全面的保护措施,使其成为工业自动化控制系统中的理想选择。推荐在需要高效、可靠制动系统的环境中使用该产品。同时,用户需注意遵守制造商的使用说明,确保安全运行。
