VW3A7747

产品分类: 其他工具
产品描述:
供应商型号: Q-VW3A7747
供应商: 期货订购
标准整包数: 1
SCHNEIDER/施耐德 其他工具 VW3A7747

VW3A7747概述

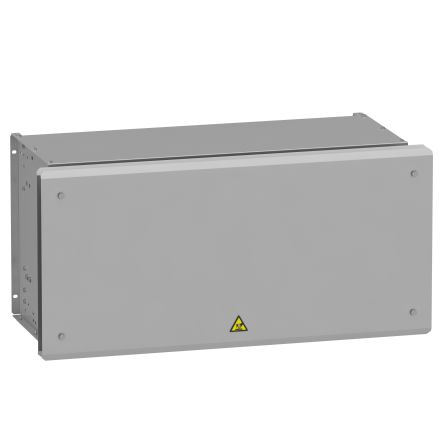

    VW3A7747 制动电阻技术手册

    产品简介


    VW3A7747是一款用于工业控制系统的制动电阻,属于Altivar Process ATV900系列。其主要功能是帮助减缓电机速度,通过电阻将电机的动能转化为热能消耗掉。适用于频率转换器系统,广泛应用于各种工业领域,如机械制造、化工生产及电力系统等。

    技术参数


    - 电阻值: 2.5Ω
    - 额定功率: 11 kW
    - 防护等级 (IP): IP23
    - 启动时间: 中等周期模式下,启动时间为4秒,最大制动转矩为135%(中等周期)或165%(重负载周期)
    - 环境温度:
    - 工作温度:0-50°C
    - 存储温度:-25至70°C
    - 电压范围: 24 V DC,250 V AC
    - 物理尺寸: 宽度540mm,高度485mm,深度1060mm,重量48.5kg
    - 温度保护: 通过变频器或温度开关(120°C)

    产品特点和优势


    1. 高性能制动能力: 可以有效减少电机的制动时间,确保电机的快速平稳停止。
    2. 宽广的工作温度范围: 在极端环境下仍能正常运行。
    3. IP23防护等级: 适合在室内和轻微防尘环境中使用,增加了产品的耐用性和可靠性。
    4. 集成温度保护: 通过变频器或内置温度开关保护产品免受过热损坏。

    应用案例和使用建议


    该制动电阻常用于变频器制动系统中,例如Altivar Process ATV900系列的110 kW、132 kW和160 kW型号。在机械制造中,它可以安装在机床或输送机上,防止因突然停止导致的机械冲击。
    使用建议:
    - 在安装前进行充分的风险评估和测试,以确保在特定应用场景下的可靠性和安全性。
    - 保证周围环境满足规定的温度和湿度要求,避免在极端条件下直接暴露于恶劣环境。

    兼容性和支持


    VW3A7747可与Altivar Process ATV900系列的ATV930型号变频器兼容。该产品符合RoHS标准,并提供制造商提供的支持和维护服务。

    常见问题与解决方案


    - 问题: 在高负载下制动时,电阻出现过热现象。
    - 解决方案: 确保使用适当的启动时间,并监测电机和环境温度,必要时安装额外的散热装置。

    - 问题: 无法达到预期的制动效果。
    - 解决方案: 检查接线和连接,确认所有连接点正确无误;如果问题依旧,可能需要调整变频器参数设置。

    总结和推荐


    综上所述,VW3A7747制动电阻凭借其强大的制动能力和宽泛的工作温度范围,在工业应用中表现出色。它的IP23防护等级和可靠的温度保护机制使其在多种环境下均能稳定运行。对于需要高效制动功能的工业项目,VW3A7747是一个值得推荐的产品选择。然而,建议在使用前进行详细的应用评估和风险分析,确保设备的安全性和适用性。

VW3A7747厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VW3A7747数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他工具 SCHNEIDER/施耐德 VW3A7747 VW3A7747数据手册

VW3A7747封装设计

查看详情并下载
Symbol
Footprint
3D Model
