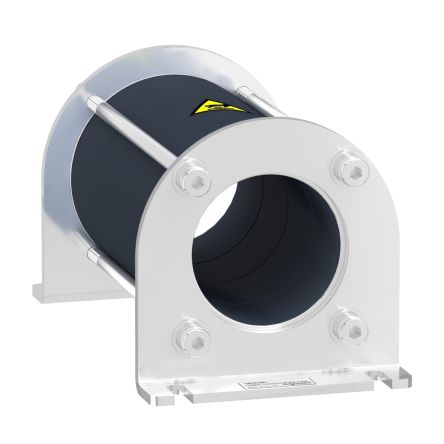

VW3A5501

产品分类: 其他工具
产品描述:
供应商型号: Q-VW3A5501
供应商: 期货订购
标准整包数: 1
SCHNEIDER/施耐德 其他工具 VW3A5501

VW3A5501概述

    VW3A5501 技术手册概述

    1. 产品简介


    VW3A5501 是一款同相输出滤波器,专为降低储能电流而设计。它广泛应用于工业自动化领域,特别是Altivar Process ATV600, ATV900, ATV340 系列以及不同型号的频率转换器(如ATV630, ATV650, ATV930, ATV950)。

    2. 技术参数


    - 电感值: 146.4 μH
    - 适用电机: 功率范围为0.75-11 kW,电压范围为380-480 V
    - 适用电缆长度:
    - 未屏蔽电缆:最大150米(0.75-11 kW,380-480 V),最大500米(0.75-4 kW,380-480 V)
    - 屏蔽电缆:最大150米(0.75-4 kW,380-480 V),最大500米(0.75-4 kW,380-480 V)
    - 额定电流: 1.1 A
    - 振动耐受性: 符合IEC 60721-3-3 Class 3M4
    - 尺寸: 高度119.2 mm,宽度66 mm,深度66 mm
    - 重量: 0.44 kg
    - 温度范围: 工作温度-15°C至60°C,储存温度-40°C至70°C
    - 湿度范围: 5%-95%无冷凝
    - 电气绝缘等级: Class I
    - 频率范围: 输出频率≤100 Hz,输入频率≤10 kHz

    3. 产品特点和优势


    VW3A5501 主要特点如下:
    - 高效过滤: 能够有效减少储能电流,提高系统的稳定性。
    - 广泛兼容: 兼容多种型号的频率转换器,满足不同应用场景的需求。
    - 高抗震性能: 符合严格的振动标准,确保在恶劣环境中稳定运行。
    - 易于安装: 明确的安装指南,便于用户快速上手。
    - 环境适应性强: 在较宽的工作温度和湿度范围内均能保持良好性能。

    4. 应用案例和使用建议


    - 工业自动化: 在工厂自动化系统中用于减少储能电流,提高电机效率。
    - 风力发电: 用于风电系统的能量调节,确保稳定的电力输出。
    - 建筑自动化: 在楼宇自动化系统中用于控制电机和照明设备,提高能效。
    使用建议:
    - 在选择电缆时,确保电缆长度和类型符合产品要求。
    - 在安装过程中,严格按照说明书连接到驱动器或dv/dt滤波器的输出端子。
    - 定期检查和维护,以确保设备长期稳定运行。

    5. 兼容性和支持


    VW3A5501 兼容多个系列的频率转换器,如Altivar Process ATV600, ATV900, ATV340 等。Schneider Electric 提供全面的技术支持和售后服务,帮助客户解决问题并提供必要的技术支持。

    6. 常见问题与解决方案


    - Q: 如何确定电缆的屏蔽和长度?
    - A: 根据电机功率和电压选择合适长度的电缆。对于低功率电机,可以使用更长的屏蔽电缆;对于高功率电机,则需要使用较短的屏蔽电缆。

    - Q: 设备出现过热现象怎么办?
    - A: 检查电缆长度和类型是否符合要求,确认连接正确且无故障。必要时,联系技术支持进行进一步诊断。

    - Q: 如何判断设备是否达到最佳性能?
    - A: 监测设备的工作温度和电流,确保它们处于正常范围内。如果发现问题,应及时调整电缆长度或更换电缆。

    7. 总结和推荐


    VW3A5501 同相输出滤波器是一款高效的设备,具有良好的兼容性和耐用性。适用于多种工业自动化应用场景。推荐使用该产品来提升电机系统的稳定性,并通过定期维护和检查确保其长期可靠运行。

VW3A5501厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VW3A5501数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他工具 SCHNEIDER/施耐德 VW3A5501 VW3A5501数据手册

VW3A5501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1184.4334
库存: 5000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1184.43
直接购买
加入购物车
