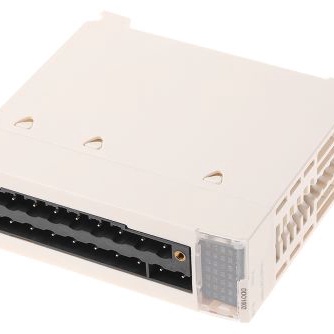

BMXDDO1602

产品分类: 其他功能模块
产品描述:
供应商型号: BMXDDO1602
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 其他功能模块 BMXDDO1602

BMXDDO1602概述

    Modicon M340 系列可编程逻辑控制器产品综述

    1. 产品简介


    Modicon M340 是施耐德电气(Schneider Electric)的一款可编程逻辑控制器(PLC),广泛应用于自动化控制和工业控制系统领域。该系列包含多种型号的处理器、内存卡、背板、电源模块及各种输入输出模块。其中,中央处理单元(CPU)有多种不同级别的选择,满足不同应用场景的需求;内存卡则为系统的扩展存储提供了便利;背板提供不同槽位数的选择以适应不同的硬件配置需求;而各类输入输出模块则为各种传感器和执行机构的接入提供了接口。

    2. 技术参数


    中央处理单元
    - BMXP341000
    - RAM: 2Mb
    - USB端口: 1个
    - 通信端口: Modbus/Serial
    - 内置8Mb内存卡
    - BMXP342010
    - RAM: 4Mb
    - USB端口: 1个
    - 通信端口: Modbus/Serial 和 CANopen master
    - 内置8Mb内存卡
    - BMXP342020
    - RAM: 4Mb
    - USB端口: 1个
    - 通信端口: Modbus/Serial 和 Ethernet-Modbus/TCP
    - 内置8Mb内存卡
    - BMXP342030
    - RAM: 4Mb
    - USB端口: 1个
    - 通信端口: Ethernet-Modbus/TCP 和 CANopen master
    - 内置8Mb内存卡
    内存卡
    - BMXRMS008MP
    - 容量: 8Mb
    - 功能: 保障应用程序备份,激活嵌入式CPU上的Web服务器(符合透明就绪Class B)
    - BMXRMS008MPF
    - 容量: 16Mb
    - 功能: 保障应用程序备份,激活嵌入式CPU上的Web服务器(符合透明就绪Class B),提供16Mb用户文件存储空间
    背板
    - BMXXBP0400: 4槽背板(含电源和4个单宽模块)
    - BMXXBP0600: 6槽背板(含电源和6个单宽模块)
    - BMXXBP0800: 8槽背板(含电源和8个单宽模块)
    - BMXXBP1200: 12槽背板(含电源和12个单宽模块)
    电源模块
    - BMXCPS2000: 20W,输入电压115/240VAC
    - BMXCPS3500: 36W,输入电压115/240VAC
    - BMXCPS2010: 16W,隔离型24VDC
    - BMXCPS3020: 31W,隔离型24-48VDC
    - BMXXTSCPS10: 螺丝终端块,用于电源和报警连接
    - BMXXTSCPS20: 弹簧型电源终端块,用于电源和报警连接

    3. 产品特点和优势


    - BMXP342020 和 BMXP342030 具备4Mb RAM,相比标准型号显著提升性能;
    - BMXRMS008MPF 提供额外的16Mb存储空间,便于用户存储更多自定义网页和数据;
    - BMXXBP1200 的12槽设计,为需要扩展模块的应用提供灵活的硬件配置;
    - BMXCPS3020 支持24-48VDC输入,提高设备的供电灵活性;
    - BMXDDI1602 和 BMXDDO1602 模块采用Sink逻辑输入和Source逻辑输出,简化了系统集成和调试;
    - BMXAMI0410 和 BMXART0414 提供高精度模拟输入通道,适用于需要精密测量的应用场合;
    - BMXEHC0200 和 BMXEHC0800 高速计数器模块提供多达8个通道,满足高速计数和测量需求;
    - BMXNOE0100 以太网网络模块提供广泛的通信协议支持,包括Modbus/Serial和Ethernet-Modbus/TCP,增强系统互连性。

    4. 应用案例和使用建议


    - 工业制造流水线监控:BMXP342020 和 BMXP342030 处理器结合BMXDDI1602 和 BMXDDO1602 输入输出模块,能够实现对生产线上多个传感器和执行器的有效监控和控制,提高生产线的自动化程度和效率。
    - 温度监控系统:BMXAMI0410 和 BMXART0414 模块可以用于监控和记录温度变化,通过高精度的多范围通道,确保数据准确性,适用于制药和食品加工等行业。
    - 能源管理:利用BMXAMI0410 和 BMXAMO0210 模块进行能耗监测和调整,帮助企业和设施管理人员更有效地管理能源使用情况。
    使用建议:
    - 在选择处理器时,根据应用需求考虑处理器级别的不同(如基本型、高级型)和扩展能力(如内存卡容量)。
    - 为了方便安装和维护,建议使用标准的终端块和电缆组件。
    - 在处理高速信号时,特别注意电源模块的选择,以确保稳定的电力供应。

    5. 兼容性和支持


    Modicon M340 系列产品与施耐德电气其他系列产品(如ConneXium交换机和电缆配件)高度兼容,便于构建完整的自动化系统解决方案。同时,施耐德电气提供技术支持和服务,包括在线资源、培训课程和技术文档等,确保用户能够充分发挥产品性能。

    6. 常见问题与解决方案


    - Q: 如何升级内存卡?
    - A: 将新内存卡插入处理器对应的插槽即可完成升级。请确保选择与当前CPU兼容的内存卡型号。

    - Q: 如何设置高速计数器?
    - A: 首先确保已安装并正确连接了BMXEHC0200或BMXEHC0800模块,然后在Unity Pro软件中设置相应的参数和模式。

    - Q: 电源故障如何排查?
    - A: 首先检查电源模块与主控制器之间的连接是否牢固,确认输入电压符合要求。若仍存在问题,可尝试更换电源模块或咨询专业技术人员。

    7. 总结和推荐


    Modicon M340 系列可编程逻辑控制器以其灵活的模块化设计、强大的性能参数和丰富的软件支持,在工业自动化领域表现出色。无论是入门级还是高端应用,都可以找到合适的解决方案。我们强烈推荐Modicon M340用于需要高性能、可靠性和易扩展性的自动化项目。

BMXDDO1602厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

BMXDDO1602数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他功能模块 SCHNEIDER/施耐德 BMXDDO1602 BMXDDO1602数据手册
