VW3M5101R30概述

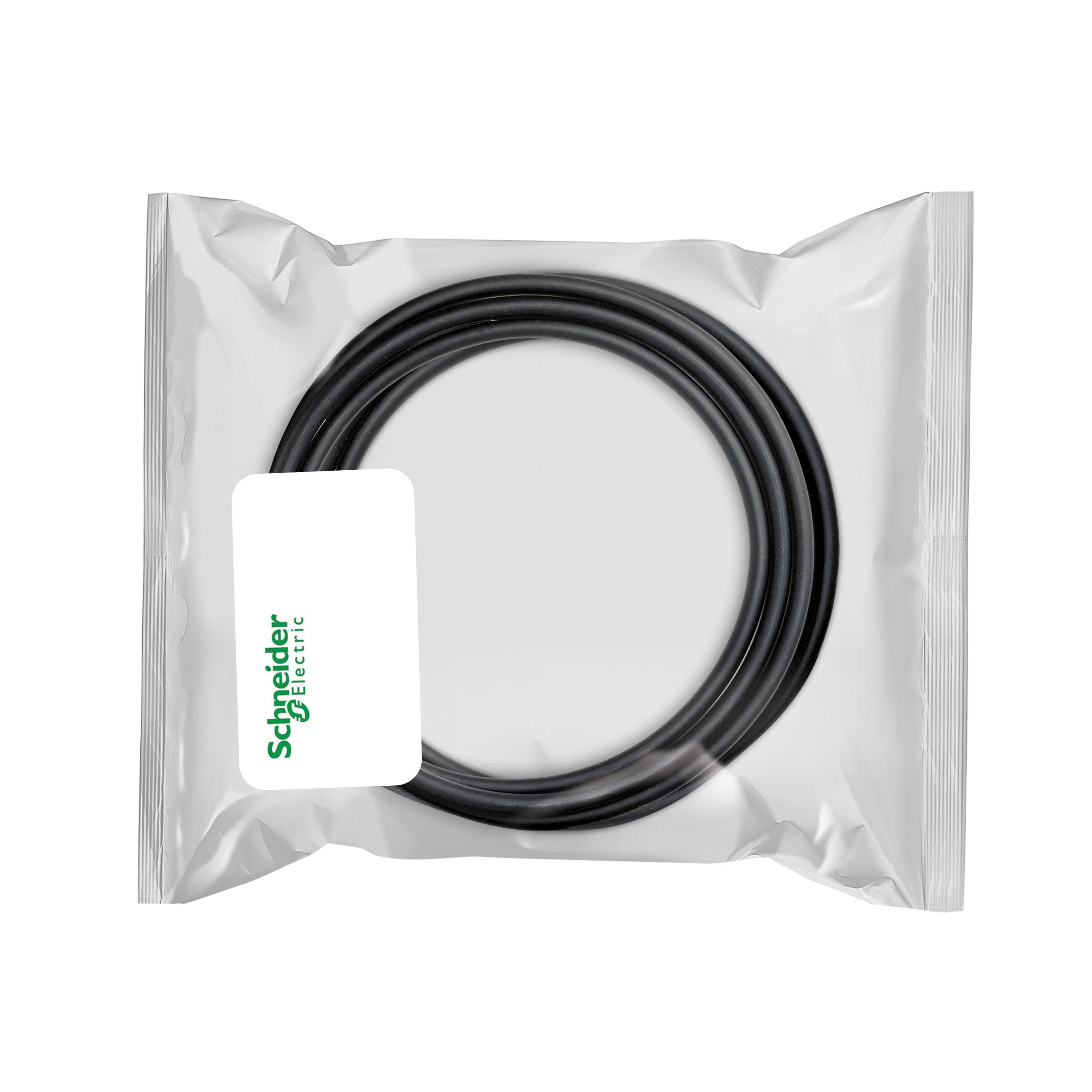

    VW3M5101R30 伺服电机连接电缆技术手册

    1. 产品简介


    VW3M5101R30 是一款专为伺服电机与伺服驱动器之间连接设计的预装配电源电缆。适用于施耐德电气(Schneider Electric)的伺服系统,如Lexium 05、Lexium 32 和 Lexium 15 等型号。此电缆主要用于连接不同尺寸的BMH和BSH系列伺服电机,确保稳定的电力传输,广泛应用于自动化设备、机器人系统等领域。

    2. 技术参数


    - 型号: VW3M5101R30
    - 电缆长度: 3米(9.84英尺)
    - 电缆组成: 4×1.5mm² + 2×1mm²
    - 接头类型: 工业级M23连接器(伺服电机侧)和自由端(伺服驱动器侧)
    - 净重: 1.79磅(0.81公斤)
    - 包装单位:
    - 包装1:每包1个,重量27.62盎司(783克),长10.24英寸(26厘米),宽9.45英寸(24厘米),高1.38英寸(3.5厘米)
    - 包装2:每包752个,重量160.94磅(73公斤),长31.50英寸(80厘米),宽23.62英寸(60厘米),高29.53英寸(75厘米)

    3. 产品特点和优势


    - 兼容性强: 可与多种BMH和BSH系列伺服电机兼容,覆盖多个尺寸范围,满足广泛的自动化需求。
    - 高性能电缆组成: 采用4×1.5mm² + 2×1mm²电缆组成,确保稳定可靠的电力传输。
    - 工业级接头: 使用工业级M23连接器,提高系统的耐用性和可靠性。
    - 环保材料: PVC-free,符合REACH、RoHS和中国RoHS等环保标准,绿色无害。

    4. 应用案例和使用建议


    VW3M5101R30 通常用于自动化生产线中的伺服系统,如机器人手臂和自动化机械臂等。在使用过程中,建议定期检查电缆的磨损情况,确保接头紧固无松动,避免因接触不良导致的故障。同时,在复杂环境中使用时,应注意防尘和防水措施,确保电缆的长期稳定运行。

    5. 兼容性和支持


    - 兼容性: 可与施耐德电气的Lexium 05、Lexium 32 和 Lexium 15等伺服驱动器配合使用,适用于多种型号的BMH和BSH系列伺服电机。
    - 支持和服务: 施耐德电气提供18个月的质量保证,涵盖正常运行条件下的质量问题。用户可以通过官方网站获取详细的安装指南和技术支持。

    6. 常见问题与解决方案


    - Q: 电缆是否支持弯折?
    - A: 电缆可在一定范围内弯曲,但避免过度弯折以防止内部导线断裂。
    - Q: 如何检查电缆是否损坏?
    - A: 检查电缆是否有明显的破损、裂痕或裸露的导线。若发现上述情况,应及时更换新电缆。
    - Q: 如何正确安装接头?
    - A: 在安装接头前,确保所有部件清洁无污垢。使用适当的工具紧固接头,确保接触良好且稳固。

    7. 总结和推荐


    VW3M5101R30 伺服电机连接电缆凭借其卓越的兼容性、强大的电气性能和绿色环保特性,成为自动化设备领域的优选产品。建议在安装和使用过程中严格按照制造商的指导进行操作,以充分发挥其性能并延长使用寿命。总体来说,这是一款值得推荐的优质伺服电机连接电缆。
