XCKM102概述

    # XCKM102 电子元器件技术手册

    产品简介


    产品类型

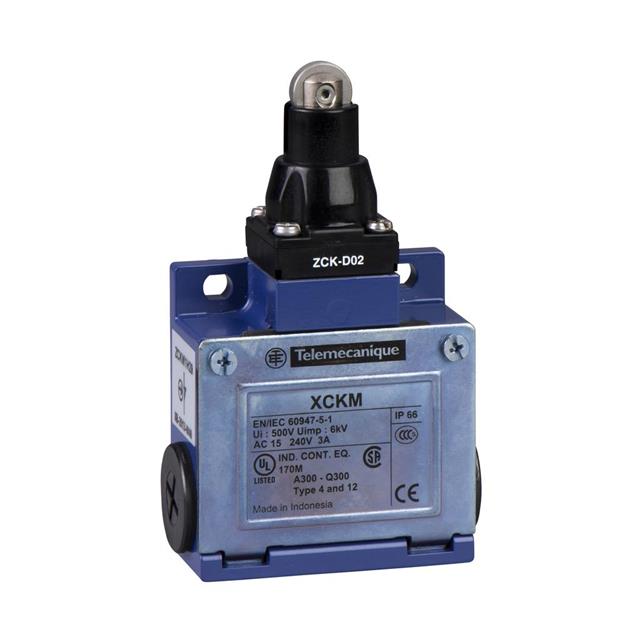

    XCKM102 是一款标准格式的位置开关,属于 OsiSense XC 系列的产品之一。
    主要功能
    它通过滚轮触发器实现线性运动操作,内置弹簧复位功能,具有触点隔离功能。
    应用领域
    广泛应用于需要精确位置控制和开关功能的自动化控制系统中,如工业机械、工厂自动化设备和机器人系统等。

    技术参数


    基本参数
    - 产品系列: OsiSense XC
    - 名称: 标准格式
    - 类型: 位置开关
    - 安装方式: 面板安装
    - 外壳材料: Zamak
    - 操作机构: 滚轮触发器,弹簧复位
    - 端子数量: 2(1个常开,1个常闭)
    - 接触形式: 1个常闭 + 1个常开
    - 连接类型: 螺钉接线端子
    - 最小激活力: 12 N
    - 最小启动速度: 0.01 m/min
    - 最大启动速度: 0.5 m/s
    电气特性
    - 接触隔离形式: Zb
    - 电寿命: 5000000 次循环
    - 短路保护: 10 A fusable cartridge fuse
    - 热电流: 10 A AC
    - 绝缘耐压: 500 V (污染等级 3)
    - 冲击防护等级: 50 gn (EN/IEC 60068-2-27)
    - 振动防护等级: 25 gn (10-500 Hz)
    工作环境
    - 环境温度范围: -25°C 至 70°C(运行时);-40°C 至 70°C(储存时)
    - 防护等级: IP66, IK05
    - 浪涌电压保护: 6 kV (IEC 60664)
    - 电介强度: <= 25 MΩ (IEC 60255-7)

    产品特点和优势


    XCKM102 的主要优势在于其高可靠性、耐用性和灵活性。具体而言:
    - 坚固耐用: 具有优异的抗冲击和振动性能。
    - 长寿命: 经过多次测试,拥有超过 500 万次循环的电气寿命。
    - 高防护等级: 达到 IP66 和 IK05 等级,适用于恶劣环境。
    - 灵活的操作: 30° 触发角度,确保精确的位置检测。
    - 环境友好: 符合 ROHS 标准且不含 SVHC 物质。

    应用案例和使用建议


    使用场景
    XCKM102 常用于工业机械中的位置监测系统,例如传送带、分拣机、生产线上的工件定位检测等。
    使用建议
    - 在安装时,请注意确保安装方向正确,以确保最佳性能。
    - 定期检查电气连接,确保没有腐蚀或松动现象。
    - 由于该开关具有弹簧复位功能,需注意避免长时间施加过度压力,以免影响使用寿命。

    兼容性和支持


    XCKM102 可以与大多数标准电气控制系统兼容。厂商提供了详细的安装和维护指南,支持多种认证标准(CCC、CSA、UL),确保其在全球范围内的广泛应用。

    常见问题与解决方案


    常见问题
    1. 如何更换损坏的触点?
    2. 触点无法正确断开怎么办?
    解决方案
    1. 更换触点:参照制造商提供的维修手册,拆卸并更换损坏的触点。
    2. 调试触点间隙:调整触点之间的间隙,确保触点能够正常开启和关闭。

    总结和推荐


    XCKM102 位置开关凭借其出色的性能、耐用性和广泛应用领域,成为了众多工业场合的理想选择。如果您正在寻找一个能够在严苛环境下保持可靠性的位置开关,XCKM102 是您的首选。综上所述,强烈推荐使用这款产品。
