VW3M5D6AR30

产品分类: 电机驱动模块
产品描述:
供应商型号: VW3M5D6AR30
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 电机驱动模块 VW3M5D6AR30

VW3M5D6AR30概述


    产品简介

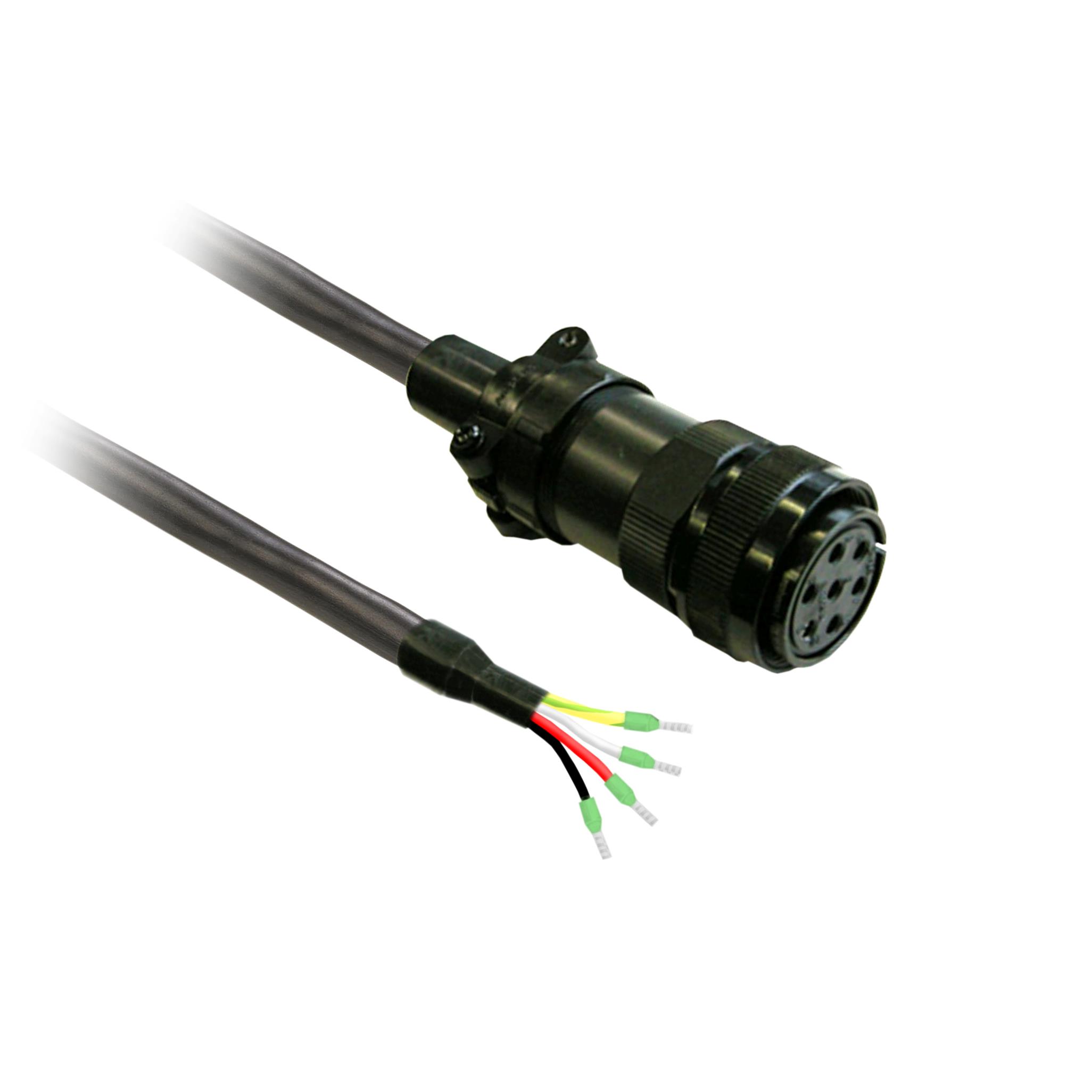

    本篇技术手册将详细介绍一款名为“VW3M5D6AR30”的电子元器件。这是一款专为伺服电机设计的预装电源线套件,适用于Lexium 28系列伺服驱动器与伺服电机之间的连接。产品型号涵盖了BCH2系列伺服电机,功率范围从3000W到4500W不等,电机直径为7.09英寸(180毫米),且未配备制动系统。这款电源电缆具有屏蔽设计,确保在高电流传输时的稳定性和抗干扰能力。

    技术参数


    - 产品类型: 预装电源线套件
    - 适用电机: BCH2系列伺服电机(3000W至4500W,无制动)
    - 产品类别: 连接配件
    - 额定电压: 不详
    - 电缆长度: 9.84英尺(3米)
    - 导线规格: 4x6mm²,采用4AWG(美国线规)标准
    - 净重: 4.63磅(2.1千克)
    - 兼容范围: Lexium 28系列伺服驱动器
    - 包装信息:
    - 包装一:1个单位,重量为3.54磅(1.607千克),尺寸为2.76×10.24×11.81英寸
    - 包装二:2个单位,重量为7.76磅(3.519千克),尺寸为5.91×11.81×15.75英寸

    产品特点和优势


    1. 高稳定性: 电缆采用4x6mm²规格,能够承受较高电流,提供稳定的电力传输。
    2. 屏蔽设计: 屏蔽电缆设计可有效防止电磁干扰,确保信号传输质量。
    3. 兼容性强: 适用于Lexium 28系列伺服驱动器与BCH2系列伺服电机之间的连接。
    4. 预装设计: 减少了现场安装的时间和复杂度,提高了装配效率。
    5. 环保材料: 产品符合多项环保法规,如REACH、RoHS和中国RoHS。

    应用案例和使用建议


    本款电缆主要应用于自动化控制领域,特别是在工业机器人、数控机床等领域。为了保证最佳性能,建议在使用前进行以下步骤:
    1. 检查电缆规格: 确认所选电缆规格与伺服电机和伺服驱动器的匹配。
    2. 安装位置选择: 尽量减少弯曲半径以避免信号衰减。
    3. 定期检查: 定期检查电缆的连接和屏蔽层完整性,确保长期稳定运行。

    兼容性和支持


    该产品兼容Lexium 28系列伺服驱动器与BCH2系列伺服电机(3000W至4500W,无制动)。厂商提供必要的技术支持和售后服务,用户可以通过官方渠道获取相关文档和技术支持。此外,该产品符合多项环保法规,确保用户在使用过程中不会面临法律风险。

    常见问题与解决方案


    - 问题: 电缆在使用过程中出现松动。
    - 解决方案: 检查所有连接点并确保紧固;若发现磨损,及时更换新的电缆。

    - 问题: 信号传输不稳定。
    - 解决方案: 检查电缆是否有损坏,尤其是屏蔽层部分;检查连接头是否松动。

    总结和推荐


    综上所述,VW3M5D6AR30是一款适用于工业自动化领域的高性能电源电缆套件,具备高稳定性、良好的电磁兼容性和环保材料等优点。建议在使用时严格遵守安装指南,以确保安全可靠。我们强烈推荐该产品给需要高效稳定的伺服驱动系统应用的用户。
