VW3M3302

产品分类: 其他线缆
产品描述:
供应商型号: 2208793
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 其他线缆 VW3M3302

VW3M3302概述


    产品简介

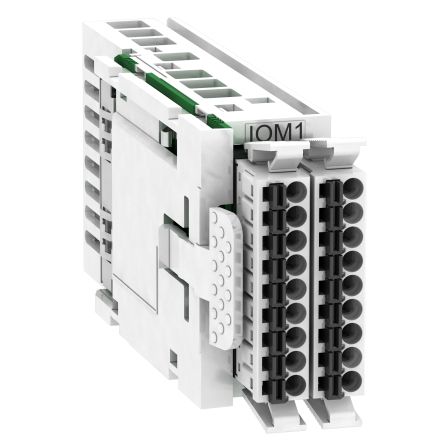

    VW3M3302 是一款由Lexium 32系列生产的附加模拟和数字输入输出模块。这款模块主要用于伺服驱动系统,能够提供多种输入输出通道,从而扩展控制系统的功能。主要功能包括两个模拟输入通道、四个数字输入通道、两个模拟输出通道和两个数字输出通道。这款模块在自动化控制系统和工业机器人等领域具有广泛的应用前景。

    技术参数


    | 类别 | 参数 |

    | 输入类型 | 2个模拟输入通道(-10~10V)
    4个数字输入通道(3~5V/15~30V) |
    | 输出类型 | 2个模拟输出通道(-10~10V, 0~20mA)
    2个数字输出通道(<=30V, <=100mA) |
    | 输入分辨率 | 模拟输入:14位
    数字输入:无 |
    | 输出分辨率 | 模拟输出:12位
    数字输出:无 |
    | 响应时间 | 0.25毫秒 |
    | 保护功能 | 输入端极性反接保护、输出端短路保护 |
    | 电气连接方式 | 使用弹簧夹接线 |
    | 产品重量 | 0.45千克 |
    | 环境兼容性 | 绿色环保产品(Green-Premium-Produkt) |
    | 符合标准 | ROHS认证,符合REACH要求 |

    产品特点和优势


    VW3M3302 模块具备多种接口类型,能够同时处理模拟和数字信号,极大提高了系统的灵活性。此外,它采用了ROHS标准,符合绿色环保要求,适用于追求高效能和环保的现代工厂。输入端和输出端均设有保护机制,可以有效避免因错误接线或过载造成的损坏。这种高度集成的设计使得它成为伺服驱动系统中不可或缺的组成部分,能够在复杂环境中稳定运行,显著提升了系统的可靠性和性能。

    应用案例和使用建议


    这款模块在各类自动化控制系统和工业机器人中有着广泛应用。例如,在自动化装配线上,它可以接收传感器的数据,通过模拟和数字信号进行精确控制。在实际操作中,用户应当确保所有连接正确无误,防止因接线错误导致的输入输出异常。另外,考虑到该模块对电气噪声较为敏感,建议在强电磁干扰环境下使用时,采取屏蔽措施以减少外部干扰的影响。

    兼容性和支持


    该模块是Lexium 32M伺服驱动系统的一部分,因此其安装和使用需严格遵循相关的产品手册。同时,用户可以通过Schneider Electric获得技术支持和维护服务。模块设计符合RoHS和REACH标准,可以放心使用。针对其他制造商的产品,尽管VW3M3302不直接兼容,但其标准化的接口设计使得在某些情况下仍可实现连接。为确保最佳性能和延长使用寿命,建议定期进行设备检查和维护。

    常见问题与解决方案


    - 问题: 模拟输入信号读数不稳定
    - 解决方案: 检查输入电缆是否有破损,确保接地良好,并调整放大电路参数。
    - 问题: 数字输出无法正常工作
    - 解决方案: 确认电源电压在规定的范围内,检查接线是否牢固,并验证模块设置是否正确。
    - 问题: 设备出现过热现象
    - 解决方案: 减少负载,提高散热效率,如增加风扇或使用散热片。

    总结和推荐


    总体来看,VW3M3302 模块是一款高性能的附加I/O模块,适用于自动化控制和工业机器人等领域。其具备丰富的输入输出通道,强大的保护功能和良好的兼容性,适合需要灵活控制和高精度测量的场合。建议在使用过程中严格按照操作手册进行配置和维护,以充分发挥其潜力。鉴于其优良的品质和广泛的适用范围,我们非常推荐在相关项目中采用此产品。

VW3M3302厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VW3M3302数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他线缆 SCHNEIDER/施耐德 VW3M3302 VW3M3302数据手册

VW3M3302封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 331.6693 ¥ 2802.6052
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2802.6
直接购买
加入购物车
