ZB4BK1753

产品分类:
产品描述:
供应商型号: 7469566
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB4BK1753

ZB4BK1753概述


    产品简介

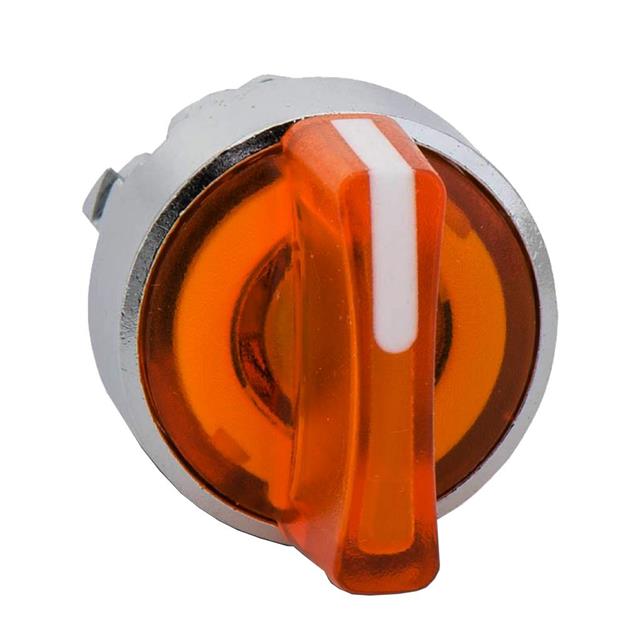

    ZB4BK1753 是一款适用于Harmony XB4系列照明指示开关的头部组件,专为22毫米圆形面板设计,提供三种位置选择并具备弹簧复位功能。产品主要用于自动化控制系统,具有橙色标准手柄和防护等级IP66、IP67、IP69及IP69K,使其能够在恶劣环境下稳定运行。

    技术参数


    - 型号: ZB4BK1753
    - 产品范围: Harmony XB4系列
    - 类型: 照明指示开关头部组件
    - 兼容性: 内置LED
    - 安装直径: 0.87英寸(22毫米)
    - 信号单元形状: 圆形
    - 操作类型: 左到中心弹簧复位
    - 操作标识: 橙色标准手柄
    - 操作位置: 三位置±45°
    - CAD尺寸:
    - 宽度:1.14英寸(29毫米)
    - 高度:1.14英寸(29毫米)
    - 深度:1.69英寸(43毫米)
    - 净重: 0.08磅(36克)
    - 耐高压水枪冲洗: 1015.26 psi (7000000 Pa) 131 °F (55 °C) 0.1米
    - 机械耐用性: 500000次循环
    - 电气组成代码:
    - M3: 四个单前装内置LED
    - M6: 两个单前装内置LED和变压器
    - M10: 两个单前装内置LED
    - M4: 四个单和双前装内置LED
    - 环境保护: TH
    - 存储温度: -40...158°F (-40...70°C)
    - 工作温度: -40...158°F (-40...70°C)
    - 过电压类别: IEC 60536第一类
    - 防护等级:
    - IP66
    - IP67
    - IP69
    - IP69K
    - NEMA防护等级:
    - NEMA 13
    - NEMA 4X
    - IK防护等级: IK06 IEC 50102
    - 标准:
    - EN/IEC 60947-5-5
    - UL 508
    - EN/IEC 60947-5-4
    - JIS C8201-5-1
    - EN/IEC 60947-5-1
    - EN/IEC 60947-1
    - CSA C22.2 No 14
    - JIS C8201-12
    - 认证: UL认证,BV认证,CSA认证,LROS认证(劳埃德船级社),DNV认证,GL认证
    - 振动耐受性: 5gn 2…500 Hz IEC 60068-2-6
    - 冲击耐受性: 30gn 18ms 半正弦波加速度 IEC 60068-2-27;50gn 11ms 半正弦波加速度 IEC 60068-2-27

    产品特点和优势


    - 高性能LED: 内置LED提供持久稳定的光效,确保在各种环境中清晰可见。
    - 高耐用性: 500000次机械操作寿命,确保长期使用稳定可靠。
    - 多种电气组成选项: 多种电气组成代码,满足不同应用需求。
    - 优良的防护性能: 达到IP66、IP67、IP69及IP69K等级,能够承受高压水枪冲洗和粉尘侵入。
    - 广泛应用: 适用于自动化控制系统,尤其是对防护等级有较高要求的应用场合。

    应用案例和使用建议


    应用案例
    - 自动化生产线控制: 在需要多位置切换且防护要求高的自动化生产线上,ZB4BK1753可作为控制开关,确保生产过程的稳定性和可靠性。
    - 工业机械控制面板: 在工业机械设备中,该开关可用于安全门控制、启动/停止按钮等关键控制点,提高系统的安全性和稳定性。
    使用建议
    - 安装注意事项: 确保电路板厚度至少为1.6毫米,并严格按照说明书上的切割尺寸进行安装。
    - 紧固螺丝扭矩: 严格控制紧固螺丝的扭矩,避免因过度紧固导致损坏。
    - 定位标记: 确保所有定位标记正确对齐,以保证安装的准确性。

    兼容性和支持


    - 兼容性: ZB4BK1753与Harmony XB4系列其他组件高度兼容,可以方便地与其他标准电气设备集成。
    - 支持和维护: 施耐德电气为用户提供全方位的技术支持和售后服务,确保用户能够快速解决问题并获得最佳使用体验。

    常见问题与解决方案


    1. 问题: 如何确认开关是否已正确安装?
    - 解决方案: 检查所有定位标记是否正确对齐,并确保螺丝扭矩符合要求。
    2. 问题: 开关在使用过程中发出异响怎么办?
    - 解决方案: 检查螺丝是否紧固到位,并重新调整定位标记以确保正确安装。
    3. 问题: 开关在高压水枪冲洗后无法正常工作?
    - 解决方案: 确认防护等级是否符合要求,检查连接部分是否有水渍残留,必要时进行干燥处理。

    总结和推荐


    综上所述,ZB4BK1753是一款在防护性能、耐用性和多功能性方面表现出色的产品,非常适合用于自动化控制和工业机械等领域。其出色的防护性能和多样化的电气组成选择使得它能够应对各种复杂的工作环境。建议在需要高性能、高可靠性的应用场合中使用此产品。无论是从产品质量还是售后服务来看,这款产品都是一个值得信赖的选择。

ZB4BK1753厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
