XD4PA247

产品分类: 其他线缆
产品描述:
供应商型号: XD4PA247
供应商: 国内现货
标准整包数: 1
SCHNEIDER/施耐德 其他线缆 XD4PA247

XD4PA247概述

    XD4PA247 Joystick 4 Richtungen 技术手册

    1. 产品简介

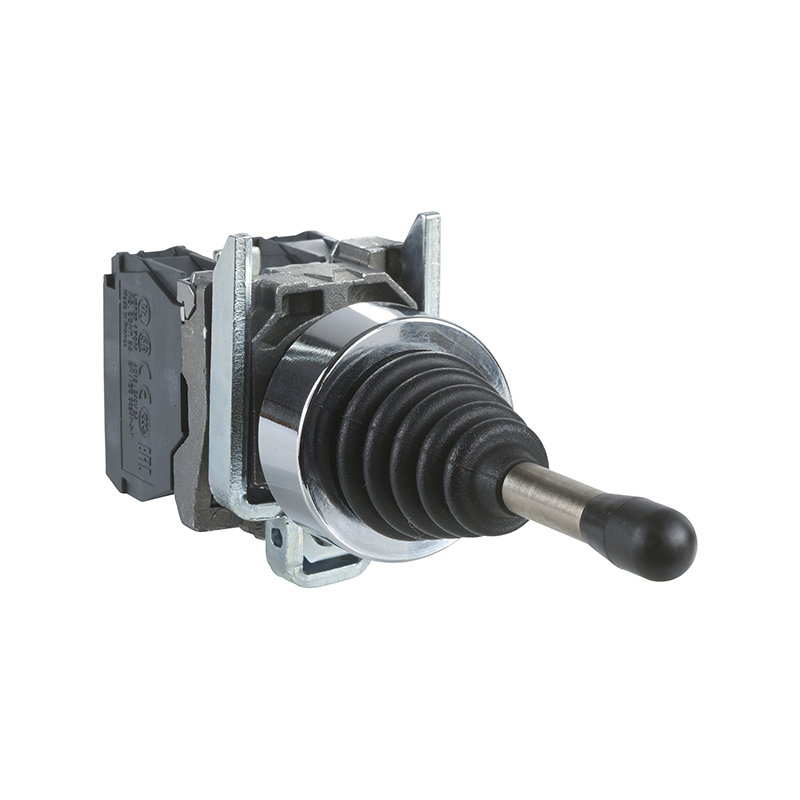

    XD4PA247 是一款适用于各种应用的四方向操纵杆控制器。它属于Harmony XDA系列,广泛应用于机械设备、工业自动化等领域。该产品采用高品质材料制造,能够承受严苛的工作环境。此外,该控制器支持多种电气特性,提供了可靠的信号传输能力。

    2. 技术参数


    - 型号: XD4PA247
    - 产品系列: Harmony XDA
    - 产品类型: 完整操纵杆控制单元
    - 外观: 操纵杆前端为圆形,表面材料为黑色金属,固定支架材质为锌合金
    - 安装孔径: 22 mm
    - 连接方式: 1S接触形式,带螺丝端子(≤2 x 1.5 mm² 或 ≥1 x 0.22 mm²)
    - 电气参数:
    - 额定电流: 10 A (gG型保险丝)
    - 额定电压: 250 V (污染等级3)
    - 峰值电压耐受性: 6 kV
    - 额定操作电流: 0.1 A @ 250 V, DC-13, R300;0.22 A @ 125 V, DC-13, R300
    - 电寿命: 1000000个循环(不同电流/电压条件下的详细数据参见技术文档)
    - 机械参数:
    - 操作杆长度: 54 mm
    - 操作杆返回到零位类型: 长操作杆,自动回中
    - 操作位置信息: 5个位置
    - 使用寿命: 1000000个循环
    - 环境适应性:
    - 存储温度范围: -40°C至+70°C
    - 运行温度范围: -25°C至+70°C
    - 防护等级: IP66 (符合IEC 60529标准),NEMA 13 和 NEMA 4X
    - 抗冲击: 5 gn (频率2-500 Hz)
    - 抗振动: 30 gn (持续18ms), 50 gn (持续11ms)

    3. 产品特点和优势


    XD4PA247操纵杆具有长操作杆设计,能够自动回到零位。其接触系统采用银镍合金,确保良好的导电性能和长久耐用性。产品设计上还考虑到了高标准的环境保护,如防水防尘等级IP66和NEMA 13/4X,适合于恶劣工作环境的应用。此外,其卓越的机械与电气寿命保证了长期稳定的性能表现,使其成为各种工业控制领域的理想选择。

    4. 应用案例和使用建议


    XD4PA247主要应用在工业设备和自动化系统中,例如起重机、挖掘机以及其他需要精确控制的应用场合。对于用户而言,建议根据具体需求选择合适的电源配置和操作模式以充分发挥其效能。考虑到环境因素的影响,在安装过程中还需确保接线正确且紧固可靠,以防止信号干扰。

    5. 兼容性和支持


    XD4PA247与其他制造商的标准电气连接件兼容,易于集成到现有系统中。厂商提供详细的技术支持和维护服务,用户可以访问相关文档和咨询专业技术人员来获得更深入的支持信息。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 操作杆不灵敏 | 确认连接良好,检查是否有灰尘或其他异物阻碍 |
    | 控制器出现异常响声 | 检查内部结构是否有松动部件 |
    | 输出信号不稳定 | 重新校准控制器或更换损坏部件 |

    7. 总结和推荐


    总体来说,XD4PA247是一个功能强大且可靠的四方向操纵杆控制单元,适合在严苛环境中进行精确控制。它的高防护等级、长寿命和多功能性使其在市场上具有很强的竞争力。我们强烈推荐此产品用于需要高效、稳定操作的工业控制场景。

XD4PA247厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XD4PA247数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他线缆 SCHNEIDER/施耐德 XD4PA247 XD4PA247数据手册
