XBH1AA0G4

产品分类:
产品描述:
供应商型号: 2035244
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  XBH1AA0G4

XBH1AA0G4概述

    Harmony XB5 数字面板表的技术手册解析

    产品简介

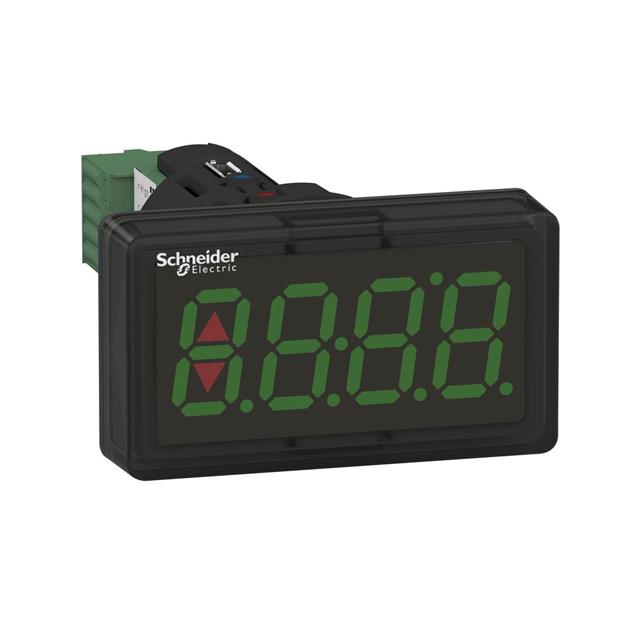

    Harmony XB5是一款数字面板表,属于Harmony XB5系列的产品之一。该产品的主要功能是通过一个直径为22毫米的绿色LED显示器显示数字,输入范围为4到20毫安(mA)直流电流。广泛应用于需要精确测量和监控的应用场景,如工业自动化、过程控制等领域。

    技术参数


    - 产品类型:数字面板表
    - 显示模块:4位0.55英寸(14毫米)段式LED显示
    - 显示颜色:绿色
    - 显示范围:-999到9999
    - 精度:测量范围的±0.15%
    - 输出类型:2个功率MOSFET
    - 离散输出电压:30伏直流(VDC)
    - 离散输出电流:0.5安培(A)
    - 模拟输入范围:4至20毫安直流(mA DC)
    - 最大电压降:6伏特(V)
    - 温度漂移:50 ppm/℃
    - 安装直径:0.89英寸(22.5毫米)
    - 连接方式:弹簧接线端子,截面积为0.2至1平方毫米(AWG 24至AWG 17)
    - 环境温度:工作温度范围为-4至140华氏度(-20至60摄氏度),存储温度范围为-4至185华氏度(-20至85摄氏度)
    - 抗振动性:5gn (2...500 Hz) 符合IEC 60068-2-6标准
    - 防护等级:IP65 符合IEC 60529标准
    - 认证标准:符合EN 61326-12标准

    产品特点和优势


    1. 高精度:测量范围的±0.15%精度确保了高度准确的读数。
    2. 宽输入范围:4到20毫安的输入范围适用于多种应用场景。
    3. 坚固耐用:IP65防护等级和抗振动设计使其适用于恶劣的工作环境。
    4. 易于安装:采用弹簧接线端子和符合标准的安装直径,使得安装过程简便快捷。
    5. 可靠输出:两个功率MOSFET输出,能够提供稳定可靠的电力输出。

    应用案例和使用建议


    - 工业自动化:用于监控生产过程中的电流值,帮助工程师及时发现问题并采取措施。
    - 过程控制:适用于化学、石油和天然气行业,以监测关键过程变量。
    - 建议:为了提高系统可靠性,建议定期进行校准和维护。如果遇到异常情况,可以通过检查电源输入、接线和环境条件来排查故障。

    兼容性和支持


    - 兼容性:该数字面板表可与多种标准输入设备兼容,便于集成到现有系统中。
    - 支持和维护:Schneider Electric Industries SAS及其附属公司提供详尽的技术支持和售后服务。用户可通过官方渠道获取相关资料和技术指导。

    常见问题与解决方案


    1. 问题:显示屏出现闪烁。
    - 解决方法:检查电源输入是否稳定,若不稳,可尝试使用稳压器或其他电源解决方案。
    2. 问题:输出信号不稳定。
    - 解决方法:确认所有接线都正确无误,并检查环境条件,确保不在极端温度下运行。
    3. 问题:精度偏差大。
    - 解决方法:定期进行校准,确保精度在可接受范围内。

    总结和推荐


    Harmony XB5 数字面板表以其高精度、宽输入范围和良好的环境适应性,在工业自动化和过程控制领域表现出色。尽管价格可能略高于同类产品,但其卓越的性能和长久的使用寿命使得它成为市场上颇具竞争力的选择。强烈推荐在需要高精度测量的应用中使用这款产品。

XBH1AA0G4厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XBH1AA0G4数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 XBH1AA0G4 XBH1AA0G4数据手册

XBH1AA0G4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 750.2303
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 750.23
直接购买
加入购物车
