ABE7R16T111

产品分类:
产品描述:
供应商型号: 6086066
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ABE7R16T111

ABE7R16T111概述

    电子元器件产品技术手册

    产品简介

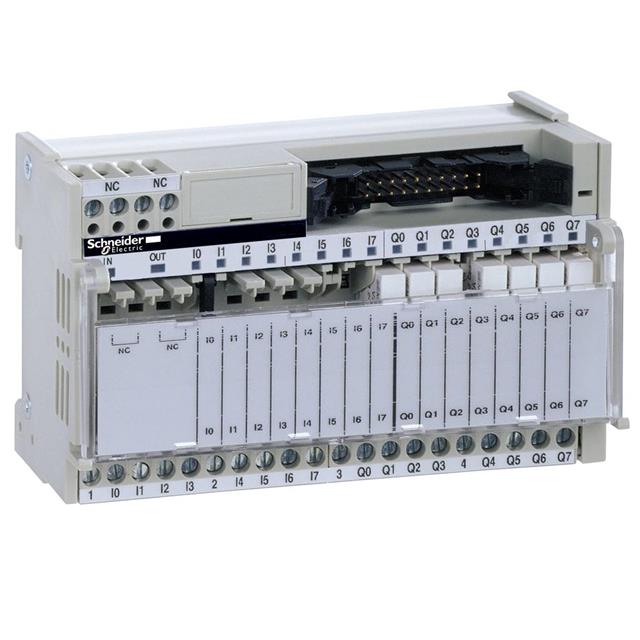

    本手册介绍的是ABE7R16T111子基板插件式电磁继电器。该产品属于Modicon ABE7系列,包含16个通道。主要用于自动化控制系统,特别是在工业自动化、工厂自动化等领域有着广泛的应用。

    技术参数


    - 额定供电电压范围: 19...30 V IEC 61131-2
    - 连接方式: 螺钉型接线端子,适用导线规格如下:
    - 0.14...1.5 mm²(AWG 26...16)柔性带电缆端
    - 0.14...2.5 mm²(AWG 26...14)柔性不带电缆端
    - 0.14...4 mm²(AWG 26...12)实心
    - 0.14...0.75 mm²(AWG 26...18)柔性带电缆端
    - 0.14...1.5 mm²(AWG 26...16)实心
    - 补充供电类型: 直流
    - 接触类型和组成: 单常开(1 NO)
    - 状态指示灯: 通电状态指示灯(1 LED),每个通道状态指示灯(1 LED/通道)
    - 极性分配: 四个一组的共用分配
    - 短路保护: 内部熔丝1 A,快熔断
    - 最大供电电流: 1 A
    - 电源熔丝上的电压降: 0.3 V
    - 每个输出公共的最大电流: 5 A
    - 绝缘电压: 额定值为2000 V(接线端子/安装导轨)、300 V(线圈电路/触点电路 IEC 60947-1)
    - 每个模块的最大电流: 12 A
    - 冲击耐压: 额定值2.5 kV
    - 安装类别: II类 IEC 60664-1
    - 紧固扭矩: 5.31 lbf.in(0.6 N.m)平面直径3.5 mm
    - 净重: 1.32 lb(0.6 kg)

    产品特点和优势


    ABE7R16T111具有以下显著特点和优势:
    - 多功能性: 具有16个独立的通道,可以处理多种类型的负载。
    - 高可靠性: 配备内部熔丝以确保在短路时提供快速保护。
    - 兼容性强: 可以与ABR7S11子基板配合使用,适用于不同的系统配置。
    - 耐用性: 符合多项国际标准(如IEC 60664-1、IEC 60068-2-62等),在极端环境下仍能保持稳定性能。

    应用案例和使用建议


    该继电器子基板可用于工业控制系统的多种场景。例如,在工厂自动化生产线中,可以用于控制各种机电设备。具体使用时,应注意选择合适的电缆长度和规格,以避免电压降过大的情况。例如,对于需要处理较大电流的场景,建议选用截面积较大的电缆,以确保稳定运行。

    兼容性和支持


    - 产品兼容性: 该产品可与ABR7S11子基板配合使用。
    - 厂商支持: Schneider Electric提供18个月的产品保修期。

    常见问题与解决方案


    - 问题1: 产品过热
    - 解决方案: 检查是否超负荷使用,适当降低电流负载。
    - 问题2: 指示灯异常
    - 解决方案: 确认接线正确,必要时检查电源供应。
    - 问题3: 运行不稳定
    - 解决方案: 确保所有连接牢固,检查是否有干扰源。

    总结和推荐


    总体而言,ABE7R16T111是一款高性能的子基板插件式电磁继电器,具备优良的可靠性和广泛的兼容性。它适用于多种工业自动化应用场合,非常适合对性能要求较高的项目。因此,强烈推荐在相关的自动化控制系统中使用此产品。

ABE7R16T111厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ABE7R16T111数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ABE7R16T111 ABE7R16T111数据手册
