首页  >  产品百科  >  ZB4BH053

ZB4BH053

产品分类:
产品描述:
供应商型号: 7469068
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德  ZB4BH053

ZB4BH053概述

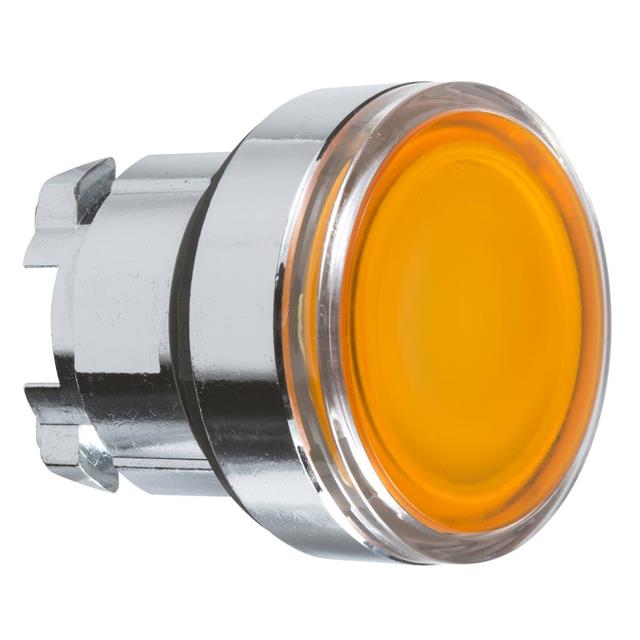

    Harmony XB4 照明按钮头 ZB4BH053 技术手册

    1. 产品简介


    Harmony XB4 系列是施耐德电气提供的一款高质量的照明按钮头,适用于工业控制面板和其他自动化系统。这款产品采用金属制成,外形美观且耐用。按钮头具有防水防尘功能,能够适应各种恶劣的工作环境。它主要应用于工业自动化、机械设备控制等领域。

    2. 技术参数


    - 产品类型: 照明按钮头
    - 直径: 22 mm
    - 防护等级: IP66, IP67, IP69, IP69K
    - 安装直径: 0.87 英寸(22 毫米)
    - 重量: 0.06 磅(0.026 千克)
    - 机械寿命: 500,000 次循环
    - 电气规格:
    - 电气代码:M5, M6, M10, MF1, MF2, P2
    - 工作温度范围:-40°F 至 158°F(-40°C 至 70°C)
    - 防护等级:Class I IEC 60536, Class I IEC 60947-5-5
    - 振动抵抗:5 g (2…500 Hz)
    - 冲击抵抗:30 g (18 ms) 半正弦波加速度
    - 包装信息:
    - 单位包装:1 个
    - 包装重量:0.95 盎司(27 克)

    3. 产品特点和优势


    - 耐久性高: 500,000 次循环的机械寿命保证了其长期使用的可靠性。
    - 环境适应性强: 达到 IP66, IP67, IP69 和 IP69K 的防护等级,可以在极端环境下稳定工作。
    - 多功能: 可以用于单触点和双触点的应用场景,同时具备灯光遮挡功能。
    - 兼容性强: 适用于多种电气连接方式,包括螺钉接线端子、插接式连接器和印刷电路板连接。

    4. 应用案例和使用建议


    - 应用案例: 该按钮头广泛应用于工厂自动化控制系统、机械设备操作面板等场合。例如,在食品加工生产线中,可以用于启动或停止生产流程。
    - 使用建议: 在安装时要注意最小电路板厚度为 1.6 毫米,切割孔径应为 22.4 毫米 ± 0.1 毫米,确保正确的导向柱和紧固件位置。此外,还需考虑每 90 毫米(3.54 英寸)水平方向和每 120 毫米(4.72 英寸)垂直方向需要固定一个导向柱。

    5. 兼容性和支持


    - 兼容性: 与标准的电气设备接口兼容,如螺钉接线端子、插接式连接器和印刷电路板连接器。
    - 支持: 施耐德电气提供了完整的文档和在线技术支持,帮助用户进行正确安装和故障排除。此外,产品保修期为 18 个月。

    6. 常见问题与解决方案


    - 问题: 安装时切割孔径不准确,导致无法正常安装。
    - 解决方法: 确保切割孔径精确为 22.4 毫米 ± 0.1 毫米,并且导向柱和紧固件位置正确。
    - 问题: 机械寿命不足。
    - 解决方法: 确认安装和使用符合制造商的指导,确保按钮头正确安装并避免过度用力。

    7. 总结和推荐


    总体而言,Harmony XB4 照明按钮头 ZB4BH053 是一款高质量、高性能的产品,适用于各种工业应用。其卓越的机械寿命、环境适应性和多功能性使其在市场上具有较高的竞争力。如果您正在寻找一款可靠且耐用的照明按钮头,强烈推荐使用这款产品。

ZB4BH053厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB4BH053数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB4BH053 ZB4BH053数据手册

ZB4BH053封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 18.7498 ¥ 158.4355
库存: 27
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 158.43
直接购买
加入购物车
