VW3A7603R07

产品分类: 其他工具
产品描述:
供应商型号: Q-VW3A7603R07
供应商: 期货订购
标准整包数: 1
SCHNEIDER/施耐德 其他工具 VW3A7603R07

VW3A7603R07概述

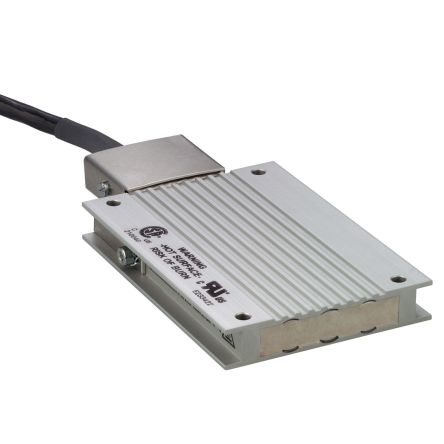

    # VW3A7603R07 制动电阻技术手册

    产品简介


    基本介绍
    VW3A7603R07 是一款制动电阻,主要用于 Lexium 系列变频器。它能够有效地吸收电机再生制动时产生的能量,从而保护变频器和其他相关设备免受损坏。此制动电阻适用于多种 Lexium 和 Altivar 系列的产品,确保广泛的兼容性。
    主要功能
    - 吸收电机再生制动能量
    - 防止变频器过压和过热
    - 有效保护电机及系统设备
    应用领域
    - 适用于 Lexium 05、Lexium 15、Altivar 32、Lexium 32、Lexium 32i、Lexium 28、Lexium 52 及 ATV320 等变频器型号。
    - 用于需要制动电阻的各种工业自动化设备中。

    技术参数


    | 参数 | 描述 |

    | 电阻值 | 27 Ohm |
    | 额定功率 | 200 W |
    | 中等可用功率 | 50 W (在 50 °C 时) |
    | 电缆长度 | 0.75 m |
    | 最大峰值能量 | 4300 J (480 V),4900 J (400 V)
    7400 J (230 V),9700 J (115 V) |
    | 热保护 | 通过伺服驱动器实现 |
    | 工作温度范围 | 0-50 °C (运行时)
    -25-85 °C (存储时) |
    | 防护等级 | IP65 |
    | 尺寸 | b: 251 mm,b1: 216 mm
    c: 15 mm,c1: 15.5 mm
    H: 204 mm |

    产品特点和优势


    独特功能
    - 低阻值设计:27 Ohm 的阻值有助于高效吸收电机的再生能量。
    - 大功率处理能力:最高可达 200 W,适合在各种高负荷情况下使用。
    - IP65 高防护等级:能够在恶劣环境中正常工作。
    - 多种适用型号:与多种 Lexium 和 Altivar 变频器型号兼容,提供广泛的选择。
    市场竞争力
    - 高效吸收:能够快速有效地吸收电机再生制动时的能量,减少变频器损坏的风险。
    - 长寿命:采用高品质材料制造,具备较长使用寿命。
    - 宽广的工作温度范围:可在 -25 °C 至 85 °C 的存储温度下保持性能稳定。

    应用案例和使用建议


    实际应用案例
    VW3A7603R07 制动电阻常用于工业自动化设备中,例如输送机、提升机和生产线。尤其在频繁启停的场合,这种制动电阻能显著提高系统的可靠性。
    使用建议
    - 在安装前进行详细的温度和环境测试,以确保制动电阻能在指定的工作范围内正常运行。
    - 定期检查连接电缆的状况,确保导线没有磨损或断裂。
    - 结合实际负载情况,选择合适的制动电阻。

    兼容性和支持


    兼容性
    - 适用于 Lexium 05、Lexium 15、Altivar 32、Lexium 32、Lexium 32i、Lexium 28、Lexium 52 及 ATV320 等变频器型号。
    - 提供宽泛的电压范围支持(200-240 V)。
    厂家支持
    - 详尽的技术文档和手册支持,包括安装指南和故障排除建议。
    - 用户可联系厂家获取更多技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器发热过高 | 检查电缆连接是否松动,确认散热是否良好 |
    | 功能失效 | 确认是否符合指定的工作条件,如温度、电压等 |
    | 连接不稳定 | 检查电缆是否破损或接触不良 |

    总结和推荐


    综合评估
    VW3A7603R07 制动电阻具有高功率处理能力和广泛的适用性。其独特的 IP65 防护等级和多型号兼容性使其成为工业自动化设备的理想选择。对于需要可靠制动解决方案的应用,此产品无疑是一个优秀的选择。
    推荐
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用 VW3A7603R07 制动电阻。无论是新项目的启动还是现有系统的升级,这款制动电阻都能提供稳定的性能和支持。

VW3A7603R07厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

VW3A7603R07数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 其他工具 SCHNEIDER/施耐德 VW3A7603R07 VW3A7603R07数据手册

VW3A7603R07封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1436.3742
库存: 5000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1436.37
