XB6AGC5B

产品分类:
产品描述:
供应商型号: 178522
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  XB6AGC5B

XB6AGC5B概述

    完整选择开关XB6AGC5B技术手册

    产品简介

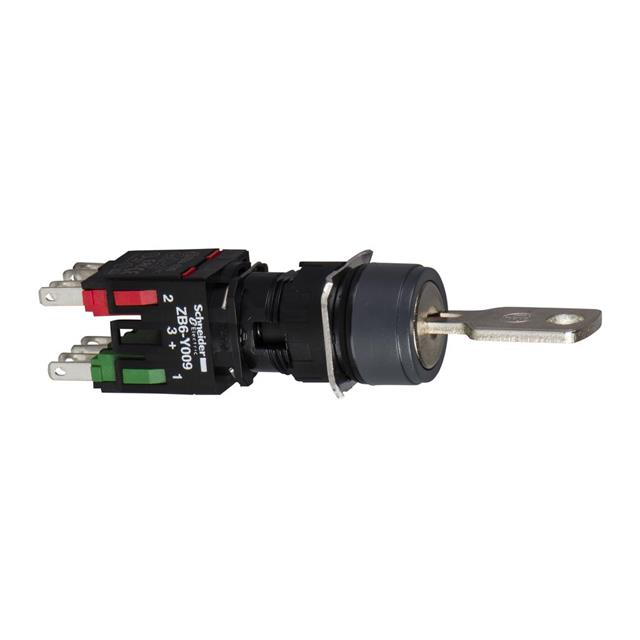

    XB6AGC5B是一款完整的和谐系列选择开关(Harmony XB6),采用黑色设计。这款选择开关具有16毫米的安装直径,适用于任何位置操作,主要功能为提供两个操作位置,带有一个常开触点(NO)和一个常闭触点(NC)。它广泛应用于需要多位置控制的设备中,例如工业自动化系统、机械设备、仪器仪表等场合。

    技术参数


    - 基本参数:2位保持型选择开关,安装直径16毫米
    - 电气特性:
    - 触点类型:1NO+1NC
    - 额定操作电流:AC-15下为3A@120V、1.5A@240V、0.1A@250V、0.22A@125V
    - 短路保护:6A快熔断保险丝
    - 机械耐久性:200,000次循环
    - 电气耐久性:100万次循环,AC-15下230V时3600次/小时
    - 绝缘电压:250V
    - 脉冲耐压:4kV
    - 开关可靠性:10^-8(5V 1mA条件下)
    - 工作环境:
    - 储存温度:-40...70℃
    - 工作温度:-25...70℃
    - 冲击和振动:符合IEC 60068-2-27标准
    - 防护等级:IP65
    - 防电击等级:II类

    产品特点和优势


    - 多功能操作:该选择开关能够实现两种操作模式,并且具有200,000次机械耐久性和100万次电气耐久性,确保长时间稳定工作。
    - 安全可靠:具备短路保护和高可靠性,能够在恶劣环境下可靠运行。
    - 易于安装:16毫米安装直径,适合大多数面板安装需求。
    - 环保材料:选用银合金触点材料(Ag/Ni),不含有害物质,符合RoHS和REACH标准。

    应用案例和使用建议


    该选择开关在工业自动化系统中广泛应用,比如控制面板上的选择开关。建议在安装时严格按照制造商的说明进行,确保正确的电气连接和适当的防尘防水措施。此外,在操作过程中应注意避免频繁和不当的操作,以延长产品的使用寿命。

    兼容性和支持


    XB6AGC5B与其他电子元器件或设备具有良好的兼容性,可直接替换市面上同类型的产品。厂商提供了18个月的质量保证,并且在使用过程中遇到任何问题均可通过官方渠道寻求技术支持。

    常见问题与解决方案


    1. 问题:开关不响应。
    - 解决方案:检查接线是否正确,以及是否有松动;确认供电电源正常。

    2. 问题:接触不良。
    - 解决方案:清洁触点,确保没有氧化或污垢影响导电性;必要时更换新的选择开关。

    总结和推荐


    XB6AGC5B选择开关以其优良的机械和电气性能、可靠的耐用性和广泛的适用范围成为市场上的一款热门产品。它不仅适用于工业自动化系统,还可以满足家庭及商业应用的需求。强烈推荐在需要多位置控制和较高要求的应用环境中使用。
    希望这份手册能够帮助您更好地了解XB6AGC5B选择开关的功能与优势,以便于您做出更加明智的选择。

XB6AGC5B厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XB6AGC5B数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 XB6AGC5B XB6AGC5B数据手册

XB6AGC5B封装设计

查看详情并下载
Symbol
Footprint
3D Model
