ZBE505

产品分类:
产品描述:
供应商型号: ZBE505
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZBE505

ZBE505概述


    产品简介

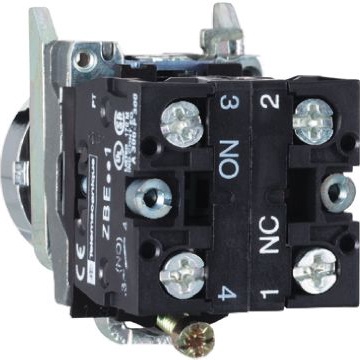

    产品名称:双接触点块 ZBE505
    双接触点块 ZBE505 是一款专为头直径为22毫米的开关设计的产品,具有一个常开触点(1NO)和一个常闭触点(1NC)。它属于施耐德电气公司的Harmony系列,特别是XB4和XB5系列的产品线中的一部分。该产品的独特之处在于其双接触设计和慢断开操作方式,使其非常适合于高功率切换应用。

    技术参数


    | 参数 | 规格 |

    | 接触点类型和配置 | 1个常开触点,1个常闭触点 |
    | 接触点操作方式 | 慢断开操作 |
    | 额定绝缘电压 | 300 V(符合EN 60947-1标准) |
    | 额定冲击耐受电压 | 6 kV(符合EN 60947-1标准) |
    | 额定操作电流 | 1.1 A,125 V,DC-13,P300(符合EN/IEC 60947-5-1标准) |
    | 短路保护 | 10 A熔断器(符合EN/IEC 60947-5-1标准) |
    | 螺丝夹端子最大导线截面面积 | 1.5 mm²(最多2根),2.5 mm²(最多1根或2根) |
    | 重量 | 0.032 kg |
    | 防护等级 | IP20(符合IEC 60529标准) |

    产品特点和优势


    双接触点块 ZBE505 在高功率切换应用方面表现出色,具备慢断开操作特性,可有效延长设备寿命。此外,其采用螺丝夹端子连接方式,便于安装和维护。产品符合RoHS标准,确保环保合规。其坚固的设计使其能够在-25到70°C的工作温度范围内稳定运行,并且能够承受高达30gn的冲击。

    应用案例和使用建议


    应用场景:
    - 高功率工业设备控制
    - 电机控制和保护系统
    - 工业自动化控制系统
    使用建议:
    - 确保设备在规定的环境温度范围内工作,以保证最佳性能。
    - 使用合适的电缆端子并遵循正确的接线方法,避免松动或短路。
    - 定期检查设备连接情况,确保良好的电气接触。

    兼容性和支持


    该双接触点块 ZBE505 适用于Harmony XB4和XB5系列产品线,可以方便地集成到这些系统的其他组件中。施耐德电气提供详尽的技术支持和售后服务,用户可以通过官方渠道获取必要的技术支持和备件更换服务。

    常见问题与解决方案


    1. 问题:设备无法正常启动。
    - 解决方案: 检查设备连接和电源线路,确保所有连接正确且牢固。确认电源供应是否正常。

    2. 问题:设备过热。
    - 解决方案: 确认设备工作环境温度未超出允许范围。检查散热装置是否正常工作,并确保周围通风良好。

    3. 问题:触点接触不良。
    - 解决方案: 清理接触面,确保无灰尘或污垢积累。必要时重新接线,并使用合适的电缆端子。

    总结和推荐


    双接触点块 ZBE505 是一款高性能的高功率切换元件,其在高功率切换应用中的表现尤为出色。坚固耐用的设计和广泛的适用范围使其在市场上具有很强的竞争优势。虽然价格稍高于普通元件,但考虑到其优异的性能和稳定性,我们强烈推荐此产品用于各种高功率切换场合。

ZBE505厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZBE505数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZBE505 ZBE505数据手册

ZBE505封装设计

查看详情并下载
Symbol
Footprint
3D Model
