GS2JU3N

产品分类: 电路保护
产品描述:
供应商型号: 996-GS2JU3N
供应商: Mouser
标准整包数: 1
SCHNEIDER/施耐德 电路保护 GS2JU3N

GS2JU3N概述

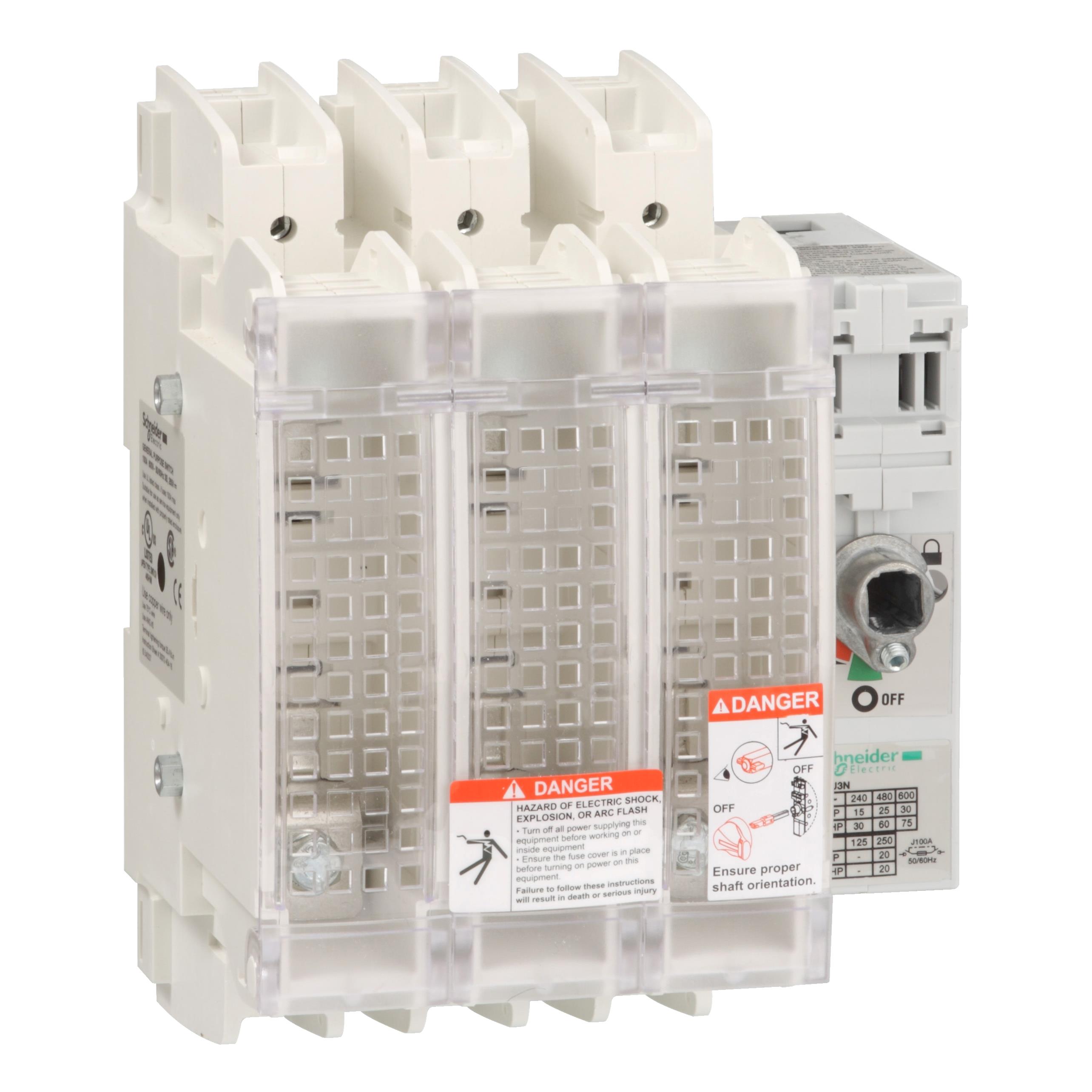

    TeSys GS 系列开关-断路器-熔断组合设备技术手册解析

    产品简介


    TeSys GS 是一款多功能的开关-断路器-熔断组合设备,专为电气保护和控制而设计。其主要应用领域涵盖工业自动化、电力系统、建筑配电及各种复杂的电气环境中。产品通过结合高精度开关和可靠熔断机制,提供全面的保护解决方案,同时兼具操作便捷性和安装灵活性。
    该设备的核心产品类型为开关-断路器-熔断器组合单元,具有卓越的电气性能和防护能力。其设计以3极结构为基础,旨在确保多相电路的安全运行。设备采用优质材料制造,确保在恶劣环境下的稳定表现,是现代化工业系统不可或缺的关键部件。

    技术参数


    以下为 TeSys GS 的核心技术参数,按类别整理如下:
    | 参数类别 | 参数值 |

    | 基本参数
    | 额定电流 (Ith) | 100 A @ 40°C |
    | 额定电流 (Ie) | 100 A |
    | 螺纹终端尺寸 | 34–42 mm² |
    | 额定绝缘电压 (Ui) | 750 V |
    | 冲击耐受电压 (Uimp) | 8 kV |
    | 短路承受能力 | 22 kA |
    | 环境条件
    | 操作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +80°C |
    | 机械性能
    | 操作循环次数 | 10,000 次 |
    | 重量 | 6.09 lbs(约 2.761 kg) |
    | 额定功率 | 90 kW @ 690 V,63 kW @ 500 V,51 kW @ 400 V |
    | 物理尺寸
    | 高度 | 7.32 英寸(186 mm) |
    | 宽度 | 5.88 英寸(149.3 mm) |
    | 深度 | 4.81 英寸(122.2 mm) |

    产品特点和优势


    1. 多功能集成:集开关、断路器和熔断器于一体,简化系统设计,减少组件数量,降低故障率。
    2. 高可靠性:短路承受能力达 22 kA,确保在极端条件下的稳定性。
    3. 宽温域适应:能够在 -20°C 至 +70°C 的环境温度下正常工作,适用于广泛的工业场景。
    4. 紧凑设计:产品体积小、重量轻,适合空间有限的应用环境。
    5. 安全认证:符合多项国际标准,如 IEC 60529 和 UL 98,确保全球范围内的适用性。
    6. 灵活安装:支持外部操作手柄和固定式安装,满足多样化需求。

    应用案例和使用建议


    TeSys GS 广泛应用于工业自动化控制系统、配电盘和电能管理系统。例如,在工厂配电系统中,它可作为主控开关,保护关键负载免受过载或短路影响。此外,还可用于光伏逆变器输入端的保护,避免因电流异常导致的设备损坏。
    使用建议:
    1. 在安装前,请确保设备的额定参数与实际负载匹配。
    2. 使用过程中需定期检查紧固件的扭矩是否达标(如电源电路:35.4 lbf.in 或 4 N.m)。
    3. 遇到异常情况时,建议先断电排查,避免直接更换设备。

    兼容性和支持


    TeSys GS 支持多种终端配置,兼容不同类型的电缆和接线方式。同时,Schneider Electric 提供详尽的技术支持和售后服务,确保用户在使用过程中的无忧体验。此外,产品的合规性得到了 CSA 和 UL 的认证,具备较高的行业信誉。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 设备频繁跳闸 | 检查负载电流是否超出额定范围 |
    | 温度过高 | 确保良好的散热环境,避免设备过载运行 |
    | 操作失灵 | 检查操作手柄是否卡住,必要时请专业人员维修 |

    总结和推荐


    TeSys GS 开关-断路器-熔断组合设备以其卓越的性能和广泛的应用场景成为市场的热门选择。其集成化设计和高度可靠性使其在工业自动化和电力系统中表现优异。对于需要高效、安全和稳定的电气保护解决方案的用户,强烈推荐选择此产品。尽管初始投资较高,但长期来看其稳定性和经济性值得信赖。
    如果您正在寻找一款多功能、高性能的电气保护设备,TeSys GS 将是一个明智的选择。

GS2JU3N厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GS2JU3N数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 GS2JU3N GS2JU3N数据手册
