GB2DB21

产品分类: 电路保护
产品描述:
供应商型号: 3123875
供应商: 海外现货
标准整包数: 1

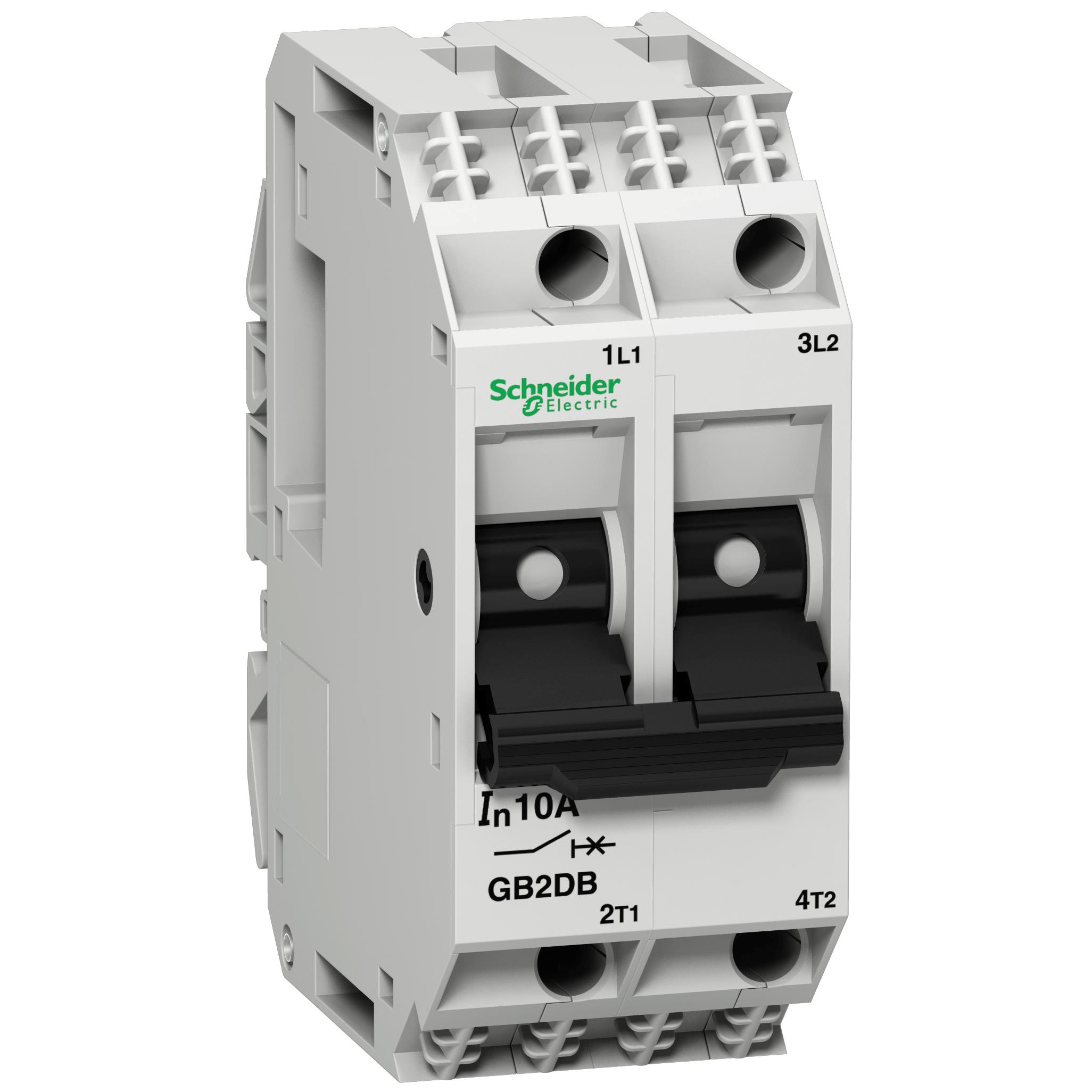

SCHNEIDER/施耐德 电路保护 GB2DB21

GB2DB21概述

    TeSys GB2 热磁式电路保护器技术手册

    产品简介


    TeSys GB2是一款由施耐德电气生产的热磁式电路保护器,属于断路器类型。该产品主要应用于电气控制领域,适合于交流和直流电路中,具备出色的短路保护能力。适用于需要精确电流保护的工业和商业应用场景。

    技术参数


    - 型号: GB2DB21
    - 产品名称: TeSys GB2
    - 产品类型: 断路器
    - 极数描述: 2P
    - 网络类型: AC/DC
    - 利用类别: IEC 60947-2 Category A, IEC 60947-5-1 DC-12, IEC 60947-5-1 DC-13
    - 额定频率: 50/60 Hz (IEC 60947-2)
    - 额定电流: 16 A
    - 额定操作电压: 415 V AC (50/60 Hz), 48 V DC (IEC 60947-2)
    - 冲击电压等级: 4 kV (IEC 60947-2)
    - 破断容量:
    - 2 kA (Icu 110 V AC 50/60 Hz)
    - 1.5 kA (Icu 230/240 V AC 50/60 Hz)
    - 1.5 kA (Icu 400/415 V AC 50/60 Hz)
    - 1.5 kA (Icu 24 V DC)
    - 额定短路服务电流: 75% (110 V AC 50/60 Hz, 230/240 V AC 50/60 Hz, 400/415 V AC 50/60 Hz)
    - 磁脱扣电流: 220 A
    - 额定机械寿命: 8000次
    - 额定电气寿命: 8000次
    - 防护等级: IP20 (IEC 60529)
    - 工作温度范围: -4°F 至 140°F (-20°C 至 60°C)
    - 存储温度范围: -40°F 至 176°F (-40°C 至 80°C)

    产品特点和优势


    TeSys GB2热磁式电路保护器的主要优势在于其高精度和可靠性。该产品采用了先进的热磁脱扣技术,能够在各种复杂的电气环境中稳定运行。其额定短路服务电流为75%,远高于标准要求,确保了设备的安全性和稳定性。此外,它还具有优秀的抗冲击和振动性能,能够在恶劣环境下正常工作。该产品还符合多项环保标准,如欧盟RoHS指令,是绿色可持续发展的选择。

    应用案例和使用建议


    TeSys GB2广泛应用于工业和商业领域的配电系统中,特别是在需要频繁启动和停止电机的场合。例如,在空调、泵站和其他自动化控制系统中,该产品可以提供可靠的电流保护。为了更好地利用该产品,建议在安装时仔细考虑其额定电流和电压等级,并按照制造商的要求进行连接和布线。在复杂的应用环境中,还应定期检查产品的机械和电气性能,以确保其长期稳定运行。

    兼容性和支持


    TeSys GB2断路器具有良好的兼容性,可以与其他标准电气设备一起使用。施耐德电气提供了详细的技术支持和售后服务,包括在线技术支持和培训资源。对于用户来说,如果遇到任何问题,可以通过官方网站联系客服或查找相关文档,获取及时的帮助和解决方案。

    常见问题与解决方案


    1. 问题: 连接后设备无法正常工作。
    - 解决方案: 检查接线是否正确且牢固,确认所有终端均已拧紧到指定扭矩。

    2. 问题: 设备在低压情况下工作不稳定。
    - 解决方案: 检查输入电压是否在额定范围内,如果不在,可能需要更换合适的产品型号。

    3. 问题: 频繁跳闸。
    - 解决方案: 检查负载电流是否超过额定值,如有必要,调整断路器的设置或减少负载。

    总结和推荐


    总体而言,TeSys GB2热磁式电路保护器凭借其卓越的性能、可靠的设计和广泛的适用性,成为市场上的一款优秀产品。它不仅满足了各种工业和商业应用的需求,而且具备良好的兼容性和环保特性。因此,我强烈推荐这款产品给需要高效、可靠电流保护的客户。

GB2DB21厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GB2DB21数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 GB2DB21 GB2DB21数据手册
