ZB5AVBG1

产品分类:
产品描述:
供应商型号: ZB5AVBG1
供应商: TME
标准整包数: 1
SCHNEIDER/施耐德  ZB5AVBG1

ZB5AVBG1概述

    电子元器件产品技术手册解析

    产品简介

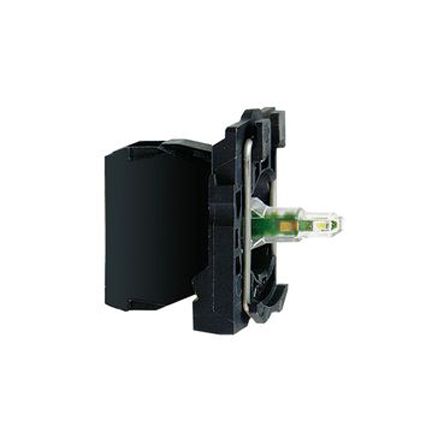

    ZB5AVBG1 是一款白色光源集成LED的照明模块,属于Harmony XB5系列的完整组件。该产品主要用于信号指示,具有稳定的发光效果。它广泛应用于工业自动化、机械设备控制面板、配电柜等领域。

    技术参数


    | 参数名称 | 参数值 |

    | 额定绝缘电压 [Ui] | 600V (污染等级:3),符合EN 60947-1标准 |
    | 冲击耐压 [Uimp] | 6kV,符合EN 60947-1标准 |
    | 额定电源电压 [Us] | 24...120V AC/DC,50/60Hz |
    | 供电电压范围 | 19.2...132V DC;21.6...132V AC |
    | 寿命 | 100000小时(额定电压下,25°C) |
    | 脉冲冲击耐受 | 1kV,符合IEC 61000-4-5标准 |
    | 工作温度范围 | 储存:-40...70°C;操作:-40...70°C |
    | 防护等级 | II类防电击,符合IEC 60536标准 |
    | 环境振动抵抗 | 5gn (f=2...500Hz),符合IEC 60068-2-6标准 |
    | 防震等级 | 30gn (半正弦波持续时间=18ms),符合IEC 60068-2-27标准 |

    产品特点和优势


    ZB5AVBG1 具有以下显著特点:
    - 高可靠性的设计,能够在极端环境下长期稳定工作;
    - 宽电压输入范围,适应各种供电环境;
    - 高抗电磁干扰能力,保证信号传输的稳定性;
    - 长寿命的设计,减少更换频率,降低维护成本;
    - 小巧轻便,易于安装和维护。

    应用案例和使用建议


    在工业环境中,ZB5AVBG1 可以作为关键信号指示部件,用于机器状态监测、安全警报等。在安装时应注意选择合适的电缆端子类型,确保连接稳固。对于振动剧烈的应用环境,可以考虑使用抗震垫片或其他减振措施来保护LED模块。

    兼容性和支持


    该产品与其他XB5系列的组件高度兼容,支持多种连接方式,包括螺纹终端、快速插接式连接器及焊接到PCB板上。此外,厂商提供了完善的售后和技术支持服务,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    1. 问题:设备无法点亮?
    - 解决方案:检查电源线缆连接是否正确,确认电源电压是否在24-120V范围内。

    2. 问题:闪烁或不规则发光?
    - 解决方案:可能是因为电路不稳定或周围存在强烈电磁干扰,尝试将设备远离其他电子设备并检查电路连接。
    3. 问题:灯光亮度不足?
    - 解决方案:检查电源电压是否过低或接触不良,必要时更换电源适配器或清洁连接部位。

    总结和推荐


    综上所述,ZB5AVBG1 是一款高度可靠的信号指示模块,适用于各种严苛的工作环境。它的多功能性和高可靠性使其成为众多应用场景中的理想选择。尽管价格可能相对较高,但其优秀的性能和长久的使用寿命将为用户带来良好的投资回报。因此,强烈推荐使用这款产品。

ZB5AVBG1厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

ZB5AVBG1数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 ZB5AVBG1 ZB5AVBG1数据手册

ZB5AVBG1封装设计

查看详情并下载
Symbol
Footprint
3D Model
