XB4BW3565

产品分类:
产品描述:
供应商型号: 6095947
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德  XB4BW3565

XB4BW3565概述


    产品简介

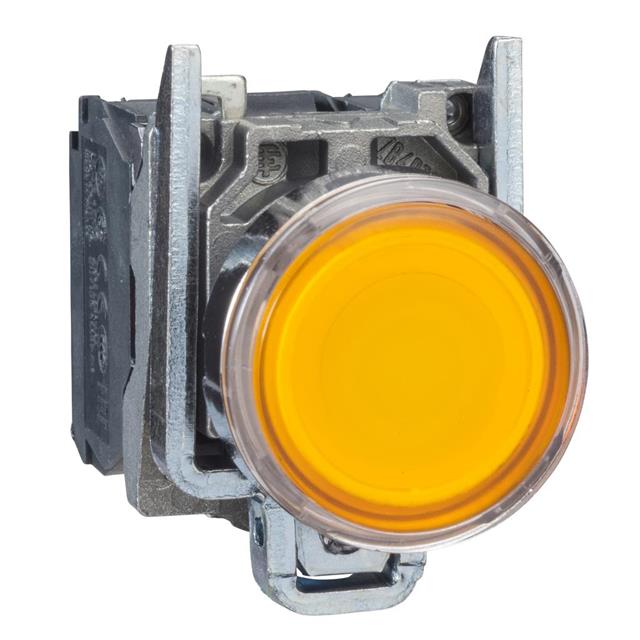

    产品名称:Harmony XB4 按钮开关
    产品类型:带指示灯的按钮开关
    主要功能:
    - 提供信号指示和电气控制功能
    - 具备弹簧复位机制
    - 提供常闭(NC)和常开(NO)触点
    应用领域:
    - 工业自动化
    - 控制系统
    - 机械设备操作
    - 安全系统

    技术参数


    基本规格:
    - 额定电压:≤250V
    - 额定电流:0.1A至6A
    - 额定绝缘电压:600V
    - 额定冲击耐受电压:6kV
    接触特性:
    - 接触类型:1个常闭(NC)+ 1个常开(NO)
    - 触点操作:慢断
    - 短路保护:10A熔断器gG
    机械特性:
    - 操作行程:常闭(NC)触点变化电状态时为0.06英寸(1.5毫米)
    - 操作行程:常开(NO)触点变化电状态时为0.1英寸(2.6毫米)
    - 总操作行程:0.2英寸(4.3毫米)
    - 操作力:3.5N至3.8N
    - 机械耐用性:1000万次
    电气特性:
    - 电气耐用性:100万次,AC-15,2A,230V
    - 电气可靠性:在清洁环境中,5V 1mA下<10^-6;17V 5mA下<10^-8
    环境适应性:
    - 存储温度范围:-40°F至158°F(-40°C至70°C)
    - 工作温度范围:-40°F至131°F(-40°C至55°C)
    防护等级:
    - IP防护等级:IP66,IP67,IP69,IP69K
    - 冲击防护等级:IK06
    - 电气安全等级:Class I

    产品特点和优势


    产品特点:
    - 高性能触点:采用银镍合金材料,确保长时间可靠操作。
    - 高防护等级:提供卓越的防水防尘能力,适用于恶劣环境。
    - 多功能操作:具备弹簧复位和指示灯功能,便于操作和监控。
    - 多种安装方式:可通过螺丝夹或插件连接器进行安装。
    市场竞争力:
    - 通过多个国际标准认证,如IEC、UL、CSA等。
    - 高机械和电气耐用性,满足工业应用需求。
    - 环保设计,符合RoHS标准,且具有较高的可持续性。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于启动/停止操作。
    - 在安全系统中,作为紧急停止按钮。
    - 在机械设备中,作为控制面板的一部分。
    使用建议:
    - 在安装前,确保按钮开关的面板孔直径为22.5毫米。
    - 使用适当的螺丝夹端子连接电线,确保良好的电气连接。
    - 确认周围环境的温度和湿度,避免超出产品的工作温度范围。

    兼容性和支持


    兼容性:
    - 与多种工业控制系统的兼容性良好。
    - 可与不同类型的控制器、继电器和传感器配合使用。
    支持和服务:
    - 厂商提供18个月的产品保修期。
    - 提供详细的技术手册和技术支持服务,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    常见问题与解决方案:
    1. 问题:产品无法正常工作。
    - 解决方案: 检查接线是否正确连接,确保没有短路或断路。
    2. 问题:指示灯不亮。
    - 解决方案: 检查是否有足够的电源电压,更换指示灯泡。
    3. 问题:按钮卡住。
    - 解决方案: 清理按钮周围的污垢和灰尘,确保活动部件灵活。

    总结和推荐


    综合评估:
    - Harmony XB4按钮开关是一款高质量、多功能的电子元件,适用于各种工业应用场景。
    - 其卓越的机械和电气性能,结合良好的防护等级,使其在严苛环境下表现出色。
    - 通过多个国际标准认证,确保产品的安全性和可靠性。
    推荐使用:
    - 强烈推荐在工业控制系统和安全系统中使用Harmony XB4按钮开关。其稳定可靠的性能和良好的兼容性,使其成为许多应用的理想选择。

XB4BW3565厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

XB4BW3565数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 SCHNEIDER/施耐德 XB4BW3565 XB4BW3565数据手册
