GV2LE20

产品分类: 电路保护
产品描述:
供应商型号: 6088438
供应商: 欧时
标准整包数: 1
SCHNEIDER/施耐德 电路保护 GV2LE20

GV2LE20概述


    产品简介

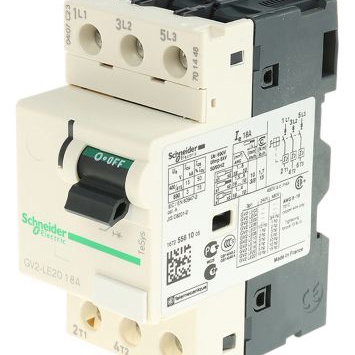

    产品名称:TeSys GV2 LE20 电路断路器
    TeSys GV2 LE20 是一款专为电机保护设计的三极交流电路断路器。它主要应用于工业和商业领域中的电机保护系统,能够确保系统的安全和稳定运行。这款断路器以其卓越的短路保护能力和高可靠性著称,在各类电气设备中得到了广泛的应用。

    技术参数


    - 额定电流 (In):18 A
    - 应用类型:电机保护
    - 接线端子:螺钉压紧式端子
    - 接线规格:1mm² - 4mm², 1.5mm² - 6mm², 1mm² - 6mm²
    - 额定绝缘电压 (Ui):690 V AC 50/60 Hz
    - 冲击耐压 (Uimp):6 kV
    - 额定操作电压 (Ue):690 V AC 50/60 Hz
    - 短路分断能力 (Icu):
    - 100 kA @ 230/240 V AC 50/60 Hz
    - 6 kA @ 500 V AC 50/60 Hz
    - 8 kA @ 440 V AC 50/60 Hz
    - 15 kA @ 400/415 V AC 50/60 Hz
    - 3 kA @ 690 V AC 50/60 Hz
    - 服务短路分断能力 (Ics):
    - 50% @ 440 V AC 50/60 Hz
    - 75% @ 690 V AC 50/60 Hz
    - 100% @ 230/240 V AC 50/60 Hz
    - 50% @ 400/415 V AC 50/60 Hz
    - 75% @ 500 V AC 50/60 Hz
    - 电动力脱扣器:磁性,脱扣电流 223 A
    - 机械耐用性:100000 次
    - 电气耐用性:AC-3 类型下 100000 次 @ 415 V
    - 额定功率:15 kW @ 690 V AC 50/60 Hz,9 kW @ 500 V AC 50/60 Hz,7.5 kW @ 400/415 V AC 50/60 Hz
    - 防护等级 (IK):IK04
    - 工作温度范围:-20°C 到 60°C
    - 存储温度范围:-40°C 到 80°C
    - 操作海拔:2000 米
    - 阻燃等级:符合 IEC 60695-2-1 的 960°C

    产品特点和优势


    - 短路保护能力强:提供从 3 kA 到 100 kA 不同水平的短路分断能力,可以有效应对各种电路故障。
    - 高可靠性:100000 次机械和电气操作循环保证了长期可靠的使用。
    - 多种安装方式:支持螺钉和夹子两种安装模式,提供了极大的灵活性。
    - 多功能控制类型:配备翻转开关,方便操作和维护。
    - 宽泛的工作环境:可以在极端温度(-20°C 到 60°C)和不同海拔条件下稳定运行。

    应用案例和使用建议


    应用案例:这款电路断路器被广泛应用于电动机保护系统中,如工业生产线上的电机驱动系统。例如,在某制造工厂的生产线中,安装了多台 TeSys GV2 LE20 断路器,以保护多台电机免受短路和过载的影响。
    使用建议:
    1. 正确选择安装位置:根据安装手册的要求,正确选择并安装断路器,避免安装在震动较大的环境中。
    2. 定期维护检查:根据使用频率和环境条件,定期进行维护检查,以确保断路器始终处于最佳工作状态。
    3. 适当的选择接线规格:根据负载需求选择合适的接线规格,确保电路的安全和稳定运行。

    兼容性和支持


    TeSys GV2 LE20 断路器与多种标准相兼容,如 EN 60204、IEC 60947-1 和 IEC 60947-2 等。厂商提供了一年的保修期,并且在其技术支持团队的支持下,用户可以得到及时的技术咨询和服务。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 断路器无法正常合闸 | 检查连接电缆是否正确安装,紧固扭矩是否符合要求。 |
    | 断路器频繁跳闸 | 检查负载是否超过额定值,调整或更换更合适规格的断路器。 |
    | 接线松动 | 按照说明书重新紧固接线端子。 |

    总结和推荐


    TeSys GV2 LE20 断路器凭借其强大的短路保护能力、高可靠性以及广泛的适用性,非常适合用于工业和商业领域的电机保护系统。其良好的兼容性、简便的操作和维护也使得它在市场上具有很高的竞争力。因此,强烈推荐这款断路器用于需要高可靠性和安全性保障的场合。

GV2LE20厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GV2LE20数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电路保护 SCHNEIDER/施耐德 GV2LE20 GV2LE20数据手册

GV2LE20封装设计

查看详情并下载
Symbol
Footprint
3D Model
