ZB5AA88

产品分类:
产品描述:
供应商型号: 1345420
供应商: 海外现货
标准整包数: 1
SCHNEIDER/施耐德  ZB5AA88

ZB5AA88概述


    产品简介

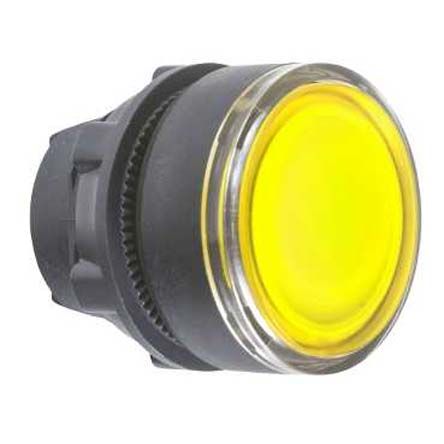

    ZB5AA88是一款黄色的嵌入式弹簧复位按钮头,直径为22毫米。它属于施耐德电气的Harmony XALF系列和Harmony XB5系列。这种按钮头用于带指示灯的按钮操作器,其核心部件包括单块和双块前安装单元以及集成LED。主要应用于需要频繁操作且需要清晰视觉指示的应用场合,如工业控制面板、机器控制系统等。

    技术参数


    - 类型:弹簧复位按钮头
    - 尺寸:直径22毫米,整体宽度29毫米,整体高度29毫米,整体深度30毫米
    - 重量:0.018千克
    - 电气规格:
    - 接触点数:最多6个(取决于具体型号)
    - 防护等级:IP66/IP67/IP69K,符合IEC 60529标准
    - 电压等级:II类,符合IEC 60536标准
    - 环境参数:
    - 存储温度范围:-40°C至70°C
    - 操作温度范围:-40°C至70°C
    - 压力测试:7000000帕斯卡(距离0.1米),55°C
    - 机械性能:
    - 操作次数:10000000次
    - 振动抗性:5gn(频率2至500赫兹)
    - 冲击抗性:30gn(半正弦波加速度持续时间18毫秒)

    产品特点和优势


    1. 高可靠性:10000000次的操作寿命确保了长期的稳定运行。
    2. 高强度:通过了高压力和高冲击测试,适用于恶劣的工作环境。
    3. 广泛适用性:支持多种电气连接方式,可以与不同的电气组件匹配,适应不同需求。
    4. 高性能:集成LED提供了出色的视觉反馈,确保操作者能够迅速识别状态。

    应用案例和使用建议


    该按钮头常用于工业自动化和控制设备中。例如,在机器控制系统中,当需要远程监控和操作时,这些按钮可以用来控制机器的启动、停止或复位。
    使用建议:
    - 在安装前,确保切口直径为22.4毫米±0.1,最小厚度为1.6毫米,以确保正确的固定和操作。
    - 建议使用抗旋转板(型号ZB5AZ902)来防止选择开关和紧急停止按钮的旋转。

    兼容性和支持


    ZB5AA88与多种电气组件兼容,可以与不同的电气模块配对。施耐德电气提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    常见问题与解决方案


    1. 问题:安装过程中无法正确固定。
    - 解决方案:确保安装孔直径和电路板厚度符合规范,检查所有螺丝的紧固力矩是否在允许范围内。
    2. 问题:LED灯不亮。
    - 解决方案:检查LED驱动电路是否正常,确保供电电压和电流符合要求。
    3. 问题:按钮无法正常复位。
    - 解决方案:检查内部弹簧是否有损坏,必要时更换新的弹簧。

    总结和推荐


    ZB5AA88是一款设计精良、性能可靠的弹簧复位按钮头,适用于各种工业自动化应用。其高可靠性和广泛适用性使其成为一种非常有竞争力的产品。我们强烈推荐在需要频繁操作且需要视觉反馈的应用场合中使用此产品。

ZB5AA88厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。
