首页  >  产品百科  >  GV4PE80S6

GV4PE80S6

产品分类: 电机驱动模块
产品描述:
供应商型号: 1751555
供应商: 海外现货
标准整包数: 1

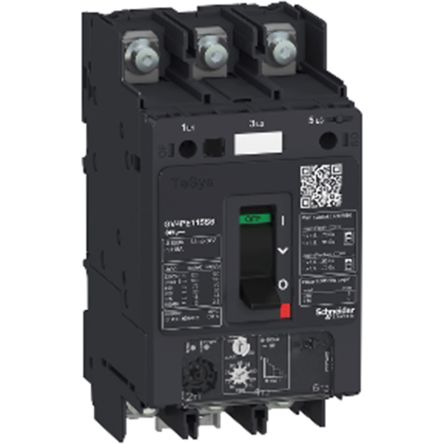

SCHNEIDER/施耐德 电机驱动模块 GV4PE80S6

GV4PE80S6概述


    产品简介


    TeSys GV4是一款高性能的电机保护开关,专为工业应用设计。它属于TeSys系列,具有多种型号,本次重点介绍的是GV4PE80S6型号。这款产品主要用于保护三相电动机免受各种电气故障的影响,如短路、过载和相不平衡。它的主要功能包括电流限制、瞬时断开以及提供辅助触点信号,确保电机运行的安全性和可靠性。

    技术参数


    - 额定电流: 80 A
    - 分断能力:
    - UL 60947标准:100 kA(208Y/120 V AC 50/60 Hz),100 kA(240 V AC 50/60 Hz)
    - UL 60947标准:65 kA(480Y/277 V AC 50/60 Hz)
    - IEC 60947-2标准:120 kA(220...240 V AC 50/60 Hz),100 kA(380...415 V AC 50/60 Hz)
    - IEC 60947-2标准:70 kA(440 V AC 50/60 Hz),18 kA(525 V AC 50/60 Hz),10 kA(660...690 V AC 50/60 Hz)
    - 分断时间:
    - Ics 30 kA:500 V AC 50/60 Hz
    - Ics 120 kA:220...240 V AC 50/60 Hz
    - Ics 100 kA:380...415 V AC 50/60 Hz
    - Ics 70 kA:440 V AC 50/60 Hz
    - Ics 18 kA:525 V AC 50/60 Hz
    - Ics 2.5 kA:660...690 V AC 50/60 Hz
    - 操作电压: 690 V AC 50/60 Hz
    - 电动机功率:
    - 22 kW(400...415 V AC 50/60 Hz)
    - 30 kW(400...415 V AC 50/60 Hz)
    - 37 kW(400...415 V AC 50/60 Hz)
    - 45 kW(660...690 V AC 50/60 Hz)
    - 耐冲击电压强度: 8 kV
    - 绝缘耐压: 800 V
    - 安装方式: 导轨安装(Clips/Mounting)
    - 机械寿命:
    - 40000次循环(机械寿命)
    - 14000次循环(电寿命,AC-3,440 V)
    - 7000次循环(电寿命,AC-3,440 V)
    - 防护等级: IP40(前面板),IK07
    - 工作温度范围: 运行温度 -25°C至70°C,存储温度 -50°C至85°C
    - 认证:
    - CE
    - IEC/EN 60947-2
    - IEC/EN 60947-4-1
    - UL 60947-4-1
    - CSA C22.2 No. 60947-4-1

    产品特点和优势


    TeSys GV4PE80S6型号具有多种显著的优势,使其成为工业应用中的首选产品:
    - 多功能保护: 可以提供短路、过载、相不平衡等多种保护功能。
    - 高分断能力: 具备高分断能力和耐冲击电压强度,确保设备在极端条件下的稳定运行。
    - 广泛适用: 支持多种电压等级和电动机功率,适用于多种工业应用场合。
    - 易于安装和维护: 采用标准化的导轨安装方式,便于集成到现有系统中。
    - 环保认证: 获得CE认证和RoHS认证,符合环保要求。

    应用案例和使用建议


    应用案例
    TeSys GV4PE80S6型号常用于自动化生产线、建筑设施以及工业控制系统中,为各种电机提供可靠的保护。例如,在一条自动化生产线上,它可用来保护驱动传送带的电机,确保生产线的正常运转和安全。
    使用建议
    - 环境适应性: 在高温、潮湿或存在腐蚀性气体的环境中使用时,需要额外考虑防护措施。
    - 合理选择参数: 根据电动机的具体需求和应用场景,选择合适的额定电流和其他关键参数。
    - 定期检查与维护: 定期检查接触器的工作状态,确保其长期可靠运行。

    兼容性和支持


    TeSys GV4PE80S6型号与多种电气设备兼容,支持的标准和规范包括CE、IEC/EN 60947-2、UL 60947-4-1等。厂商提供了详细的安装手册和技术支持,确保客户能够正确安装和使用该产品。此外,厂商还提供远程技术支持和售后服务,及时解决客户的疑问和问题。

    常见问题与解决方案


    1. Q: 产品安装过程中出现接触不良怎么办?
    - A: 检查接线端子是否有松动或损坏,确保连接牢固并清洁。
    2. Q: 如何判断产品是否处于正常工作状态?
    - A: 观察指示灯状态,如果绿色LED亮起表示正常工作,红色LED亮起则表示有过载或短路情况。
    3. Q: 产品在使用过程中突然停止工作怎么办?
    - A: 首先检查电源供应是否正常,然后检查电机是否有短路或过载情况,必要时重启产品。

    总结和推荐


    综上所述,TeSys GV4PE80S6是一款集多功能保护、高分断能力和广泛适用性于一体的电机保护开关。它不仅具备出色的性能指标,还能在复杂的应用环境中保持稳定的运行。对于需要高度可靠性的工业应用场合,推荐选用TeSys GV4PE80S6。如果您对产品质量和服务有任何疑问,可以联系供应商获取更多信息和支持。

GV4PE80S6厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GV4PE80S6数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电机驱动模块 SCHNEIDER/施耐德 GV4PE80S6 GV4PE80S6数据手册

GV4PE80S6封装设计

查看详情并下载
Symbol
Footprint
3D Model
