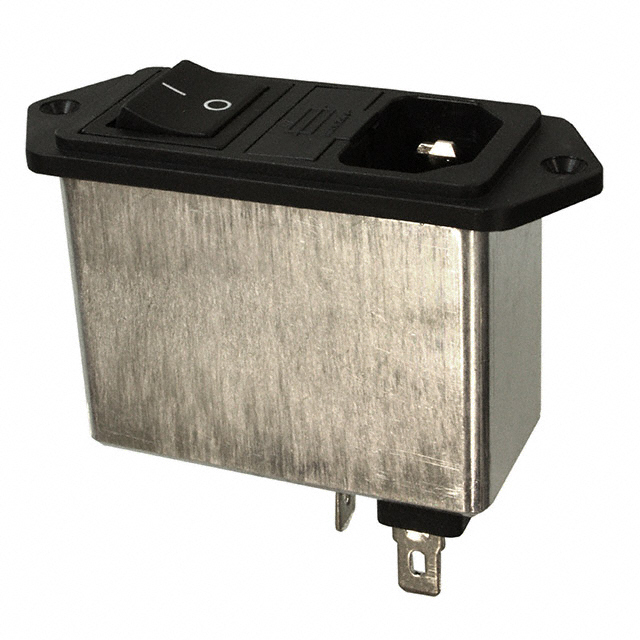

FN282B-1-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 1A Switch/Fuse ST 1 Port
供应商型号: 11M-FN282B-1-06
供应商: 云汉优选
标准整包数: 1
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN282B-1-06

FN282B-1-06概述

    FN 280 Compact Filtered Power Entry Module

    产品简介


    FN 280 是一款紧凑型过滤电源入口模块,符合IEC/EN 60601-1标准,适用于通用目的应用。它结合了IEC插头、电源滤波器、单或多保险丝座以及2极扳动开关,体积小巧。此模块可选配医疗版本(B类型)及额外的线圈(E类型),满足不同应用场景的需求。

    技术参数


    - 额定电流:最高可达10A
    - 额定电压:最大连续工作电压为250V,50/60Hz
    - 操作频率:直流至400Hz
    - 漏电流:最大11.6mA(具体型号不同)
    - 电感量:范围0.34mH至7.5mH
    - 电容量:220nF
    - 电阻:1kΩ
    - 高电压试验:P到PE 2000VAC/2秒(标准类型);P到PE 2500VAC/2秒(B类型);P到N 760VAC/2秒
    - 保护等级:IP40(根据IEC 60529)
    - 温度范围:工作和存储范围为-25°C至+85°C
    - 寿命:机械寿命可达50,000次循环

    产品特点和优势


    - 高性能滤波:采用饱和电阻大且热性能优异的扼流圈
    - 灵活安装:支持后部或前部安装,也可通过卡入式安装
    - 多种选择:单或多保险丝座选项,适应不同应用需求
    - 广泛适用性:适用于便携式电器、消费电子产品、计算机和办公设备、单相电源和开关模式电源、测试和测量设备、医疗设备等

    应用案例和使用建议


    FN 280在各种场合下都有广泛应用,如便携式电器、医疗设备等。使用时需注意确保正确接线以避免漏电流等问题。例如,在高精度测量设备中使用时,需要保证良好的接地和屏蔽措施,防止电磁干扰影响设备性能。

    兼容性和支持


    FN 280系列模块与其他标准滤波器和设备兼容。制造商提供了详尽的技术支持和维护文档,可通过官方网站获得更多信息。此外,厂商还提供定制特定版本的服务。

    常见问题与解决方案


    - 问题:安装过程中出现保险丝不匹配的情况
    - 解决方法:请确认所使用的保险丝与模块兼容,参考产品说明书或联系技术支持。
    - 问题:设备在运行过程中出现过载现象
    - 解决方法:检查负载是否超过模块的额定电流值,必要时更换更大额定电流的模块或调整负载。
    - 问题:无法正常切换扳动开关
    - 解决方法:检查开关是否损坏,按照安装指南进行正确的接线连接。

    总结和推荐


    总体而言,FN 280是一款高度可靠且多功能的电源入口模块,适合多种电子设备的应用。其优秀的滤波性能和广泛的适用范围使其在市场上具有很强的竞争力。强烈推荐给需要高性能电源入口解决方案的设计师和工程师们。

FN282B-1-06参数

参数
长*宽*高 32mm(长度)*64.8mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

FN282B-1-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN282B-1-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN282B-1-06 FN282B-1-06数据手册

FN282B-1-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
