首页  >  产品百科  >  FN389B-2-21

FN389B-2-21

厂牌: SCHAFFNER
产品描述:
供应商型号: 817-2694-ND
供应商: Digi-Key
标准整包数: 1

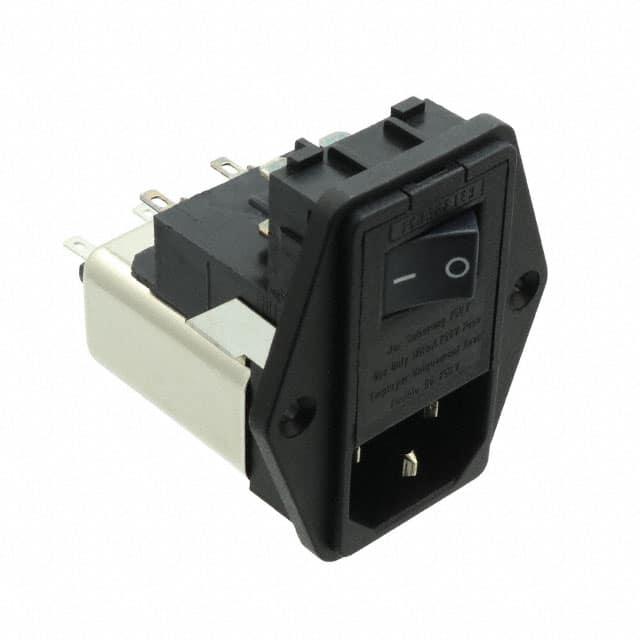

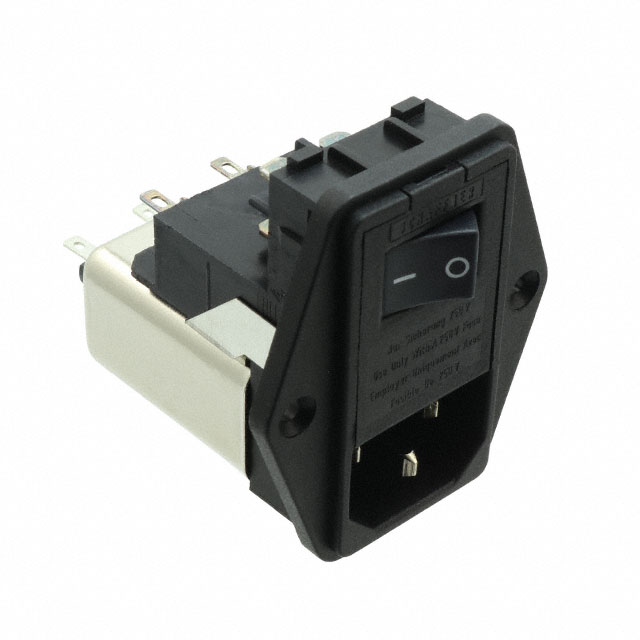

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN389B-2-21

FN389B-2-21概述

    #

    产品简介


    IEC Inlet Filters FN 380
    IEC Inlet Filters FN 380是一款多功能过滤电源入口模块,专为各种电力系统设计。它适用于通用电气设备,例如便携式电子设备、办公设备和测试测量设备。此外,它还提供医疗版本(B型),适用于特定医疗设备的应用。这些滤波器的主要功能包括减少电磁干扰(EMI)和提供过载保护,以确保系统的稳定运行。

    技术参数


    | 参数名称 | 参数值 |

    | 最大连续工作电压 | 250 VAC, 50/60 Hz |
    | 工作频率 | 50到400 Hz |
    | 额定电流(最高温度40℃) | 2至6 A |
    | 高电位测试电压 | P->PE 2000 VAC, 2秒 (标准类型)
    P->N 760 VAC, 2秒
    P->PE 2500 VAC, 2秒 (B类型) |
    | 保护等级 | IP40 (根据IEC 60529) |
    | 温度范围(操作和存储) | -25 ℃ 到 +85 ℃ |
    | MTBF (平均无故障时间) | 40℃/230V时为550,000小时 (参照Mil-HB-217F) |
    | 输入电流冲击 | 51 A |
    | 开关额定电流 | 欧洲(ENEC):6 A (4 A),250 VAC
    美国(UL):6 A, 125 VAC; 4 A, 250 VAC; 1/10 HP
    加拿大(CSA):6 A, 125 VAC; 4 A, 250 VAC; 1/10 HP |

    产品特点和优势


    IEC Inlet Filters FN 380具备以下特点和优势:
    - 优良的传导抑制性能:基于高饱和电阻率和优异热性能的扼流圈。
    - 灵活的安装方式:可前装或嵌入安装。
    - 多样的选择:提供单保险丝或双保险丝持卡座选项,适应不同应用需求。
    - 广泛的适用性:广泛用于便携式电气设备、办公设备、单相电源供应、开关电源及医疗设备中。
    - 定制化能力:可根据客户需求提供定制服务。

    应用案例和使用建议


    典型应用场景包括便携式电子设备、消费类商品、电子数据处理和办公设备、单相电源、开关电源、测试和测量设备及医疗设备。
    使用建议:
    - 根据设备的实际功率需求选择合适的额定电流版本。
    - 确保设备在额定条件下运行,避免过载。
    - 使用前后需检查保险丝状态,及时更换损坏的保险丝。

    兼容性和支持


    - IEC Inlet Filters FN 380系列滤波器可以与其他符合相关安全标准的电气设备一起使用。
    - 厂商提供了详尽的技术支持和售后维护服务,确保用户的顺利使用和长期维护。

    常见问题与解决方案


    问题一:设备通电后无法启动
    解决方案:检查保险丝是否熔断,并及时更换新的保险丝。
    问题二:设备出现异常声音
    解决方案:确认设备安装位置是否稳固,必要时进行重新固定;检查连接线路是否有松动现象并加以修复。

    总结和推荐


    综上所述,IEC Inlet Filters FN 380凭借其优秀的电磁干扰抑制性能、丰富的配置选项以及广泛的适用性,在多种电气设备中表现出色。对于需要严格控制电磁干扰和实现高效能电力管理的用户来说,这无疑是一个值得考虑的选择。推荐将其应用于需要较高电磁兼容性的场合,以保证设备的安全稳定运行。

FN389B-2-21参数

参数
长*宽*高 50mm*50mm*58mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 托盘

FN389B-2-21厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN389B-2-21数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN389B-2-21 FN389B-2-21数据手册

FN389B-2-21封装设计

查看详情并下载
Symbol
Footprint
3D Model
