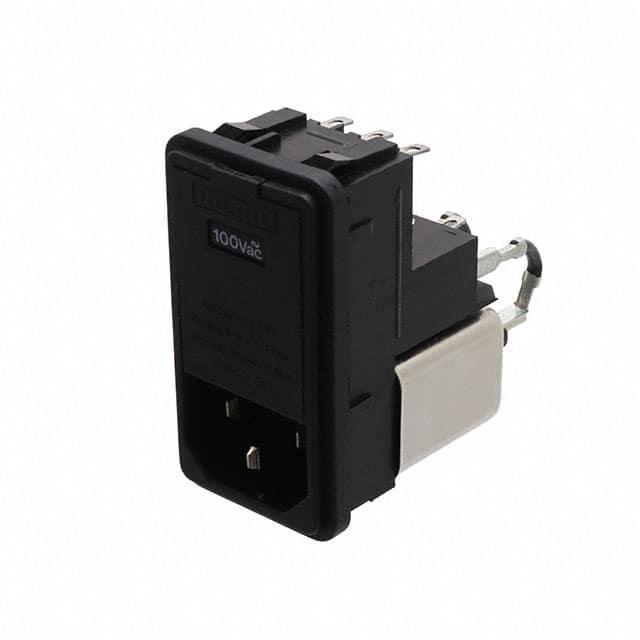

FN 372B-2-21

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 2A Fuse ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 372B-2-21

FN 372B-2-21概述


    产品简介


    产品类型:
    IEC插座滤波器,用于电源输入模块,集成了滤波器、保险丝座(单个或双保险丝)和电压选择器。
    主要功能:
    该滤波器提供出色的传导衰减性能,适用于多种类型的便携式电器、消费电子产品、电子数据处理和办公设备、单相电源供应器、开关电源及测试测量设备。此外,还提供医疗版本(B型),确保在医疗设备中的合规性。
    应用领域:
    - 便携式电气和电子设备
    - 消费类商品
    - 电子数据处理和办公设备
    - 单相电源供应器
    - 开关电源
    - 测试测量设备
    - 医疗设备

    技术参数


    - 最大连续工作电压: 250 V, 50/60 Hz
    - 工作频率: 直流至400 Hz
    - 额定电流: 2 A至6 A @ 40°C最大值
    - 高电位测试电压:
    - P -> PE: 2000 VAC (标准型号)
    - P -> N: 760 VAC (标准型号)
    - P -> PE: 2500 VAC (B型)
    - 防护等级: IP 40,符合IEC 60529
    - 温度范围: 运行和存储温度为-25°C至+85°C
    - 设计认证: UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939
    - 阻燃等级: UL 94 V-2或更优
    - 平均无故障时间: MTBF @ 40°C/230 V (Mil-HB-217F) 550,000小时
    - 电压选择器: 100/120/230/240 V

    产品特点和优势


    - 良好的传导衰减性能: 基于具有高饱和电阻和优良热行为的电感器。
    - 灵活的安装方式: 可以后置/前置安装或卡入式安装。
    - 多种保险丝选项: 支持USA Ø6.3 x 32 mm或EU Ø5 x 20 mm保险丝。
    - 两种衰减性能范围: 可根据需要选择。
    - 定制版本: 可根据客户要求定制特定版本。

    应用案例和使用建议


    - 便携式电气和电子设备: 在这些设备中,空间有限且需要强大的电磁干扰(EMI)过滤,FN 370系列可提供可靠的解决方案。
    - 消费类产品: 对于家庭电器,这款滤波器可以提高产品的可靠性和用户体验。
    - 医疗设备: B型的FN 370适用于医疗设备,符合相关的安全标准。

    使用建议:
    - 确保正确选择和安装保险丝。
    - 根据应用需求选择合适的电压设定。
    - 考虑到高电位测试的要求,在安装时需特别注意电气连接的安全性。

    兼容性和支持


    - 兼容性: 该滤波器模块与各种电压选择和电源输入系统兼容,易于集成到现有系统中。
    - 厂商支持: Schaffner集团在全球范围内提供技术支持和维护服务,确保客户能够获得所需的支持。

    常见问题与解决方案


    - 问题1: 如何选择合适的保险丝?
    - 解决方案: 根据设备的最大电流需求选择适当的保险丝,例如,对于额定电流为6 A的设备,应选择对应型号的保险丝。

    - 问题2: 如何设置正确的电压?
    - 解决方案: 根据设备的工作电压选择正确的电压标记位置,如100 V、120 V、230 V或240 V。

    总结和推荐


    综上所述,FN 370系列滤波器凭借其出色的传导衰减性能、良好的电气特性和广泛的适用范围,在众多应用领域表现出色。其灵活的安装方式和多样的电压选择使其成为电子设备设计中的理想选择。考虑到其高可靠性、长寿命以及全面的技术支持,强烈推荐使用FN 370系列滤波器。无论是便携式设备还是医疗设备,这款滤波器都能够提供卓越的保护和稳定性能。

FN 372B-2-21参数

参数
长*宽*高 32mm(宽度)*58mm(高度)
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘

FN 372B-2-21厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 372B-2-21数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 372B-2-21 FN 372B-2-21数据手册

FN 372B-2-21封装设计

查看详情并下载
Symbol
Footprint
3D Model
