FN356-25-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 三相RFI滤波器 FN 356系列, 3 x 440/250 V 交流, 底盘安装
供应商型号: Q-FN356-25-33
供应商: Schaffner
标准整包数: 8

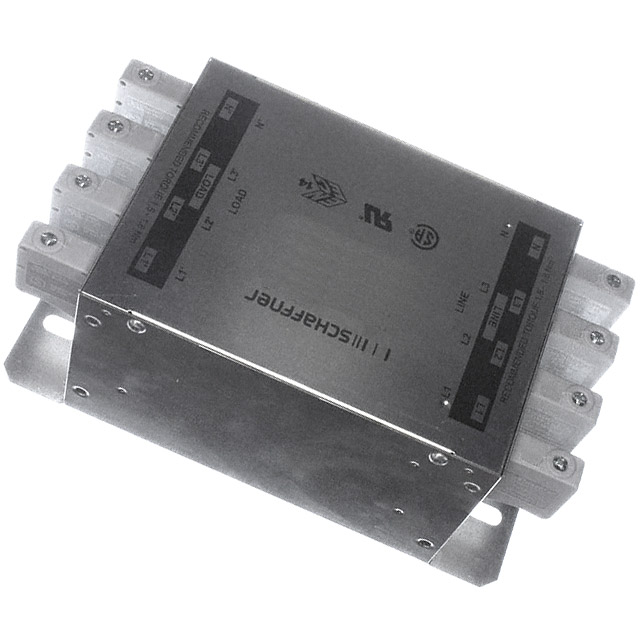

SCHAFFNER EMI滤波器 FN356-25-33

FN356-25-33概述

    三相+中性线滤波器 FN 356 技术手册

    产品简介


    FN 356 是一款通用的电磁兼容(EMC)/电磁干扰(EMI)线路滤波器,适用于三相和中性线的四线过滤任务。它被广泛应用于多种设备中,如主框架计算机系统、高功率办公设备、不间断电源(UPS)以及包含自动化设备的安装。这款滤波器提供了在对称和非对称干扰方面的高性能衰减能力,并且可以根据不同的应用需求选择连接方式。

    技术参数


    - 最大连续工作电压: 3x 440/250 VAC
    - 额定电流范围: 16至150 A @ 40°C
    - 高电位测试电压:
    - P/N -> E: 2000 VAC(持续2秒)
    - P -> P: 1900 VDC(持续2秒)
    - P -> N: 1100 VDC(持续2秒)
    - 过载能力: 在启动时为额定电流的4倍,每小时可承受1.5倍额定电流1分钟
    - 工作温度范围: -25°C 至 +100°C
    - 阻燃等级: UL 94 V-2 或更优
    - 平均无故障时间(MTBF): 220,000 小时 @ 40°C/400 V(依据 Mil-HB-217F)

    产品特点和优势


    FN 356 系列滤波器代表了三相及中性导体上 EMC 合规性的行业标准解决方案,具备高衰减能力,能有效减少对称和非对称干扰。该系列滤波器提供多种连接方式,以适应不同应用场景的需求。此外,其固态触电安全接线端子(-29, -33, -34 版本)具有充足的接触面积,并有助于整体安全性(IP 20)。通过设计符合 IEC 60950 标准,确保了更大的应用灵活性。

    应用案例和使用建议


    - 主框架计算机系统: 作为输入滤波器,FN 356 可显著提升系统的传导抗扰度,从而提高系统的可靠性。
    - 高功率办公设备: 适用于需要高性能 EMC/EMI 滤波的场合。
    - 不间断电源(UPS): 保证电力供应的质量和稳定性。
    使用建议: 在安装过程中,请务必遵守手册中的连接方式和扭矩要求,以确保滤波器的稳定性和安全性。定期检查滤波器的连接点,确保没有松动或损坏。

    兼容性和支持


    FN 356 系列滤波器与多种连接器和设备兼容,具体连接器和接地螺栓尺寸详见技术手册。制造商提供了全面的技术支持和维护服务,用户可以通过访问制造商官网获得更多信息和支持。

    常见问题与解决方案


    - Q: 如何选择合适的额定电流?
    - A: 根据您的设备功率选择合适的额定电流。例如,16A 至 50A 额定电流适用于小到中型应用,而 100A 至 150A 额定电流则适用于大功率设备。

    - Q: 如何安装滤波器以确保最佳效果?
    - A: 严格按照手册中的安装指南进行操作,确保所有连接正确无误。使用推荐的扭矩值紧固连接器,避免过紧或过松。

    总结和推荐


    FN 356 系列滤波器以其出色的性能、广泛的应用范围和可靠性成为市场上受欢迎的选择。它们不仅能够提供卓越的 EMC/EMI 衰减能力,还能够在各种环境中稳定运行。对于需要严格 EMC/EMI 规范的设备,我们强烈推荐使用 FN 356 系列滤波器。

FN356-25-33参数

参数
电感值 -
电阻 -
通道数 -
ESD保护 -
电容值 -
额定电压-DC -
滤波器阶数 -
中心频率 -
截止频率 -
额定电流 25A
电路技术 -
长*宽*高 105mm*105mm*80mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN356-25-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN356-25-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN356-25-33 FN356-25-33数据手册

FN356-25-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
