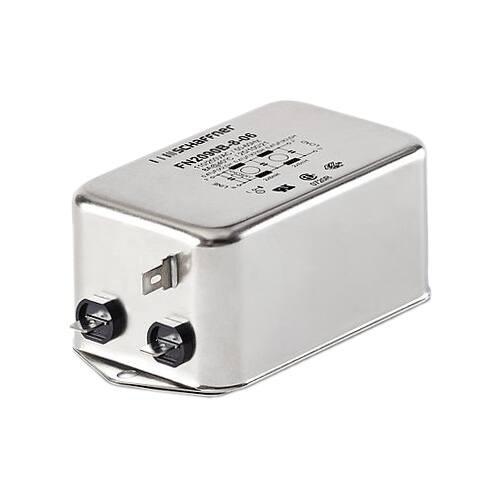

FN 2090 LL-30-08

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 250V 30A 1.5mH 1μF,33nF,33nF 底座安装 113.5mm*57.5mm*45.4mm
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER EMI滤波器 FN 2090 LL-30-08

FN 2090 LL-30-08概述


    产品简介


    FN 2090 系列是两阶段交流/直流电磁干扰(EMI)滤波器,适用于需要高衰减性能的应用场合。该系列滤波器的额定电流范围为1到30安培,具有非常高的差模和共模衰减能力。根据具体需求,FN 2090 可提供医疗版本(B型)、安全认证版本(A型)、增强性能版本以及过电压保护版本(Z型)。这些滤波器广泛应用于电气和电子设备、消费产品、家庭设备、楼宇自动化、工业设备、机械、医疗器械、电子数据处理设备、办公自动化及数据通信设备等领域。

    技术参数


    - 额定电压:交流250V,50/60Hz;直流250V
    - 工作频率:直流至400Hz
    - 额定电流:1至30安培 @ 40℃
    - 高电位测试电压:
    - P -> PE:交流2000V(对于等效电容<88nF)
    - P -> PE:直流2550V(对于等效电容>88nF)
    - P -> PE:交流2500V(B型)
    - P -> N:直流1100V
    - 温度范围:-25°C 至 +100°C(25/100/21)
    - 认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准(适用于交流和直流应用)
    - 耐火等级:UL 94 V-2或更优
    - 过电压类别:II,符合IEC 60664-1
    - 污染等级:2,符合IEC 60664-1
    - 海拔高度:2000米以上(性能下降)

    产品特点和优势


    FN 2090 系列滤波器具有以下显著特点和优势:
    - 易于安装:设计为快速底盘安装,简化安装过程。
    - 不同版本可选:提供医疗版本(B型)、安全认证版本(A型)、增强性能版本和过电压保护版本(Z型),以满足不同的应用需求。
    - 优化性能:提供优化的衰减性能,特别适合增强性能的交流和直流应用,同时保持紧凑尺寸。
    - 优秀的核心材料:采用高性能磁芯材料,保证卓越的热性能和电磁干扰衰减效果。
    - 高电感:与相同尺寸的FN 2060和FN 2080滤波器相比,更高的电感值提供了更好的衰减性能。

    应用案例和使用建议


    FN 2090 滤波器广泛应用于多种嘈杂应用环境中,如电气和电子设备、家用电器、工业机械、医疗设备等。例如,在医疗设备中,FN 2090 的B型滤波器因无Y电容器而特别适用,能够减少泄漏电流并提高安全性。在楼宇自动化系统中,FN 2090 的A型滤波器由于低漏电流,可以在关键安全应用中发挥重要作用。
    使用建议:
    - 在选择滤波器时,应根据具体应用所需的电流和衰减性能选择合适的型号。
    - 考虑到产品的紧凑尺寸和安装便捷性,建议优先考虑底盘安装方式。
    - 对于需要更高衰减性能的应用,可以选择增强性能版本。
    - 安装时应注意高电位测试电压要求,确保电气连接的安全性。

    兼容性和支持


    FN 2090 系列滤波器与其他标准电子元器件和设备具有良好的兼容性。Schaffner公司为其产品提供全面的技术支持和维护服务,包括安装指南、用户手册和技术咨询服务。此外,用户可以通过访问Schaffner官网获取更多技术资料和支持信息。

    常见问题与解决方案


    - 问题:滤波器在长时间使用后出现过热现象。
    - 解决方案:检查散热系统是否正常工作,并确保滤波器安装在适当的环境中。
    - 问题:在某些应用中,滤波器衰减性能不理想。
    - 解决方案:确认所选用的滤波器型号是否满足特定应用的需求,并调整电路参数以优化性能。
    - 问题:滤波器在操作过程中发生短路。
    - 解决方案:检查接线是否正确,确保所有电气连接牢固可靠,并遵循制造商的安装指南进行操作。

    总结和推荐


    总体而言,FN 2090 系列滤波器以其高性能、多功能性和易用性成为市场上一款极具竞争力的产品。其优异的衰减性能、广泛的适用范围以及高度可靠的电气特性使其成为众多应用领域的理想选择。特别是其医疗版和安全认证版本在相关领域表现尤为突出。
    综上所述,我强烈推荐使用FN 2090 系列滤波器,特别是在对EMI衰减性能有较高要求的应用场合。如果您的项目需要高水平的滤波和噪声抑制,FN 2090 将是一个值得信赖的选择。

FN 2090 LL-30-08参数

参数
截止频率 -
电阻 -
通道数 -
中心频率 -
ESD保护 -
电感值 1.5mH
电容值 1μF,33nF,33nF
电路技术 -
额定电压-DC 250V
额定电流 30A
滤波器阶数 -
长*宽*高 113.5mm*57.5mm*45.4mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装,托盘
