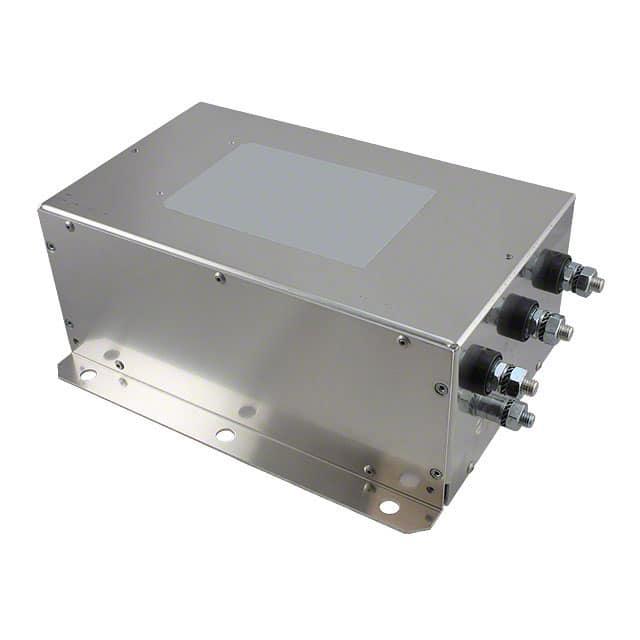

FN 3359-180-28

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 180A 520VAC Threaded Stud Flange Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3359-180-28

FN 3359-180-28概述

    3-Phase Filters FN 3359 技术手册概述

    产品简介


    3-Phase Filters FN 3359 是一款高电流电磁兼容滤波器(EMC/RFI),适用于额定电流高达2500安培的应用。这款过滤器特别设计用于工业三相系统、整个工厂和装置、大型不间断电源(UPS)、机械、采矿设备以及光伏系统等应用场景。它不仅可以满足严格的EMC要求,还能够提升安装的传导免疫性能。

    技术参数


    | 参数 | 描述 |

    | 最大连续工作电压 | 3×520/300 VAC (FN 3359), 3×760/440 VAC (FN 3359 HV) |
    | 工作频率 | 直流至60 Hz |
    | 额定电流 | 150至2500安培 @ 50°C |
    | 绝缘耐压 | P –> E:2750 VDC(FN 3359)/3200 VDC(FN 3359 HV),持续2秒
    P –> P:2250 VDC(FN 3359)/3270 VDC(FN 3359 HV),持续2秒 |
    | 过载能力 | 开关瞬间承受4倍额定电流,持续1分钟不超过1.5倍额定电流 |
    | 温度范围 | 操作和存储:-25°C至+100°C |
    | 燃烧特性 | UL 94 V-2或更高 |
    | 设计认证 | UL 1283,CSA 22.2 No. 8 1986,IEC/EN 60939 |

    产品特点和优势


    1. 高功率滤波器:适用于Class A和某些应用中的Class B合规性。
    2. 极紧凑的设计:占用空间最小化。
    3. HV版本:适用于IT电源网络。
    4. 透明保护盖:可选的透明塑料保护盖提供最高安全等级,易于安装且即使已连接也方便安装。
    5. 提高传导免疫力:增强安装的传导免疫力。

    应用案例和使用建议


    该滤波器广泛应用于各种工业设备和系统,例如高功率电机驱动、逆变器、转换器、工厂和矿山设备。对于光伏系统,需要考虑是否有隔离需求,并联系本地Schaffner合作伙伴以获取解决方案。建议在高功率应用中使用,以确保最佳效果并降低干扰。

    兼容性和支持


    该滤波器符合多项国际标准,如UL 1283,CSA 22.2 No. 8 1986和IEC/EN 60939。厂商提供全面的技术支持和维护服务,用户可以通过当地合作伙伴订购额外的保护盖。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装困难 | 确认所有接线正确,并参考产品手册中的详细安装指南。 |
    | 温度过高 | 确保散热系统有效运行,并检查系统中的过载情况。 |
    | 漏电流过大 | 检查安装是否符合规范,确认滤波器参数匹配应用需求。 |

    总结和推荐


    3-Phase Filters FN 3359 是一款高度集成且多功能的电磁兼容滤波器,非常适合需要高可靠性的工业应用。其独特的功能、良好的过载能力和广泛的适用性使其在市场上具有很强的竞争优势。强烈推荐在需要处理大功率和高EMC要求的应用中使用该产品。

FN 3359-180-28参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 420mm(长度)*210mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3359-180-28厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3359-180-28数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 3359-180-28 FN 3359-180-28数据手册
