首页  >  产品百科  >  RN 202-1.5-02-1M6

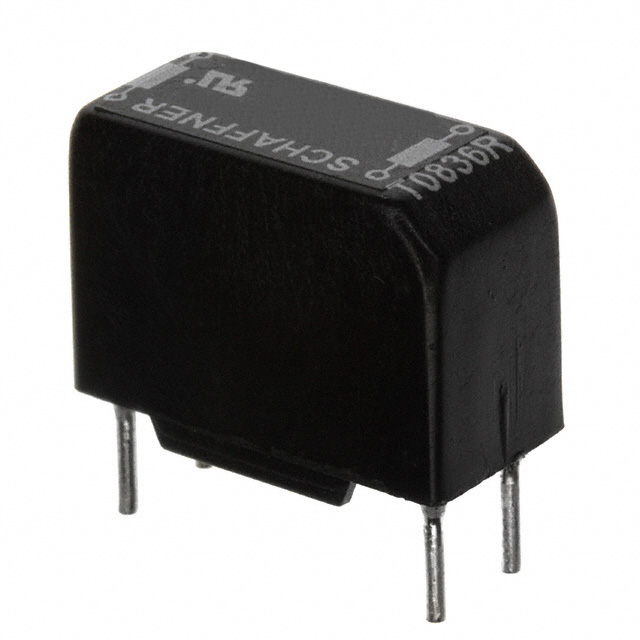

RN 202-1.5-02-1M6

产品分类: 共模滤波器
厂牌: SCHAFFNER
产品描述: 300V 1.5A 2 1.6mH@ 10 kHz 94mΩ(Typ) 垂直安装,通孔安装 18.2mm*8.8mm*13.8mm
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 共模滤波器 RN 202-1.5-02-1M6

RN 202-1.5-02-1M6概述

    高频共模扼流圈(RN系列)技术手册

    产品简介


    RN系列高频共模扼流圈(Common-mode Chokes)是专为抑制电磁干扰(EMI)设计的电感元件。这些共模扼流圈通过串接在交流电源输入的相线和零线上,有效衰减对称和非对称噪声。RN系列具有高饱和电阻和优秀的热稳定性,非常适合应用于开关电源、EMI输入滤波器等领域。此外,它们还能在无接地连接的情况下提供抑制效果,适用于各种严苛的工业应用。

    技术参数


    - 工作频率范围: 直流至400 Hz
    - 额定电流: 0.3 A 至 10 A
    - 额定温度: 额定电流条件下最高40°C(部分型号为60°C)
    - 额定电感: 0.4 mH 至 100 mH
    - 阻抗: 通常不超过额定电感的1%
    - DC偏置电感损失: 在25°C下小于10%
    - 绝缘耐压:
    - 绕组间:1500 VAC,持续60秒;1500 VAC,持续2秒(工厂测试)
    - 绕组对壳体:4000 VAC,持续60秒
    - 可靠性: MTBF(平均故障间隔时间)在40°C/230 V下超过500万小时(根据Mil-HB-217F标准)
    - 浪涌电流: 20倍额定电流(25°C)
    - 工作温度范围: -40°C 至 100°C
    - 材料阻燃等级: 涂料符合UL 94V-0标准
    - 封装设计: 符合UL 1283,IEC/EN 60938-1标准

    产品特点和优势


    - 高饱和电阻和优秀的热稳定性: 能够应对较大的电流和温度变化
    - 双扼流圈配置: 提高了电路的鲁棒性和可靠性
    - 紧凑设计: 节省PCB空间
    - 多样的封装选项: 适用于不同的应用场景
    - 定制版本: 可根据客户需求进行特定版本的设计
    - 高工作温度版本: 扩展了使用范围
    - 完全灌封设计: 适合恶劣环境下的应用

    应用案例和使用建议


    - 开关电源应用: 如开关电源模块
    - 抑制EMI: 如EMI输入滤波器
    - 相位角控制电路: 与饱和扼流圈配合使用
    - 抑制设备无接地连接时的应用
    建议在选择和安装时考虑具体的应用需求,如电流和温度范围,以确保最佳性能。

    兼容性和支持


    RN系列共模扼流圈与其他电感元件或设备的兼容性良好,可根据应用需求进行搭配。制造商提供技术支持和售后服务,确保产品在应用过程中能够正常运行。

    常见问题与解决方案


    1. 温升过高: 确保在额定温度范围内使用,并考虑热管理措施。
    2. 电流不稳: 检查电路设计是否合理,确认额定电流匹配。
    3. EMI抑制不足: 适当调整滤波器配置,增加其他组件的协同作用。

    总结和推荐


    总体来说,RN系列高频共模扼流圈在抑制电磁干扰方面表现出色,具有高可靠性和稳定性。这些特点使其在多种工业应用中表现出色,特别是在需要严格控制电磁干扰的场合。建议在选择合适的型号时,考虑具体的电流、温度和其他应用要求,以获得最佳的性能和可靠性。因此,强烈推荐在相关应用中使用此系列产品。

RN 202-1.5-02-1M6参数

参数
额定电压-DC -
阻抗 -
电感值 1.6mH@ 10 kHz
直流电阻 94mΩ(Typ)
额定电流 1.5A
线路数量 2
额定电压-AC 300V
长*宽*高 18.2mm*8.8mm*13.8mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 管装

RN 202-1.5-02-1M6厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

RN 202-1.5-02-1M6数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 共模滤波器 SCHAFFNER RN 202-1.5-02-1M6 RN 202-1.5-02-1M6数据手册

RN 202-1.5-02-1M6封装设计

查看详情并下载
Symbol
Footprint
3D Model
