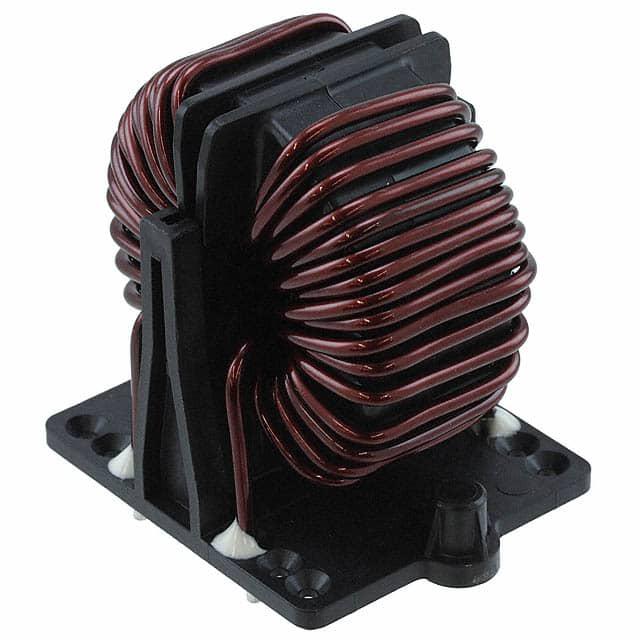

RB8522-16-3M0

产品分类: 共模滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 3 mH共模电感, RB系列, 16A最大直流, 径向, 5.08mm引线节距
供应商型号: 10B-4058865-1
供应商: 国内现货
标准整包数: 1
SCHAFFNER 共模滤波器 RB8522-16-3M0

RB8522-16-3M0概述

    RB系列共模扼流圈技术手册

    1. 产品简介


    产品类型: 共模扼流圈(Common-mode Chokes)
    主要功能: 滤除电磁干扰(EMI)噪声,保护电力系统稳定运行。
    应用领域: 中功率范围驱动器、光伏逆变器、快速充电器、充电桩、不间断电源(UPS)、开关电源(SMPS)及自动化设备中的电子装置。

    2. 技术参数


    - 额定电流: 16至50安培(A),最大对流冷却温度为60°C。
    - 额定电压: 最大连续工作电压可达600 VAC或1000 VDC。
    - 工作频率: 直流至400赫兹(Hz)。
    - 电感值: 0.18至6.3毫亨(mH)。
    - 电阻值: 0.83至8.4毫欧(mΩ)。
    - 高电位测试电压: 线圈间2500 VAC,持续60秒,保证2秒工厂测试。
    - 工作和存储温度范围: -40°C至+125°C。
    - 冷却方式: 自然对流和强制冷却。
    - 平均无故障时间(MTBF): 40°C时,230 V条件下超过5,000,000小时。
    - 认证: 符合UL 94 V-0阻燃标准。

    3. 产品特点和优势


    - 成本效益: 适用于高达80A的PCB设计。
    - 紧凑型设计: 尺寸小巧,重量轻。
    - 低漏磁: 减少磁场干扰。
    - 优秀的绕组绝缘: 提升产品安全性。
    - 标准化引脚布局: 易于集成到电路板设计中。
    - 广泛适用: 支持从16A到50A的电流范围。
    - 定制化版本: 可根据客户需求提供特殊版本。
    - 评价板和PCB布局图: 提供详细的应用指导和支持。

    4. 应用案例和使用建议


    - 典型应用: AC和DC过滤,光伏逆变器、快速充电器、充电桩、UPS及开关电源。
    - 具体案例: 在某驱动器中,该共模扼流圈能够有效滤除高频EMI噪声,确保系统的稳定运行。
    - 使用建议: 建议在设计阶段就考虑强制冷却以提高产品的整体性能。

    5. 兼容性和支持


    - 兼容性: 适用于各种电子设备、转换器及自动化设备。
    - 支持: 提供详细的评价板和PCB布局图,支持客户进行设计验证。
    - 制造商支持: 全球范围内拥有多个销售和服务中心,提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1: 如何选择合适的型号?
    - 解决方案: 根据所需的额定电流和电压来选择合适的产品型号。
    - 问题2: 如何进行正确的安装?
    - 解决方案: 参考产品手册中的安装指南,确保正确连接和固定。
    - 问题3: 强制冷却的最佳气流速度是多少?
    - 解决方案: 根据型号的不同,最佳气流速度在3米/秒左右。

    7. 总结和推荐


    综上所述,RB系列共模扼流圈凭借其优良的性能、广泛的适用性和良好的市场竞争力,非常适合用于各类电子设备中滤除EMI噪声。其高度的可靠性、易用性以及多样化的型号选择,使得该产品成为市场上极具吸引力的选择。强烈推荐此系列产品给需要高性能EMI滤波解决方案的设计者和工程师们。

RB8522-16-3M0参数

参数
额定电压-AC 600V
额定电压-DC 1KV
阻抗 -
电感值 3mH@ 400 Hz
直流电阻 8.4mΩ(Typ)
额定电流 16A
线路数量 2
长*宽*高 50mm*43.4mm*58mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 盒装,散装

RB8522-16-3M0厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

RB8522-16-3M0数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 共模滤波器 SCHAFFNER RB8522-16-3M0 RB8522-16-3M0数据手册

RB8522-16-3M0封装设计

查看详情并下载
