FN3287-50-53-C26-R65

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 3-Phase 0Hz to 60Hz 50A 760VAC Terminal Block Flange Mount
供应商型号: Q-FN3287-50-53-C26-R65
供应商: Schaffner
标准整包数: 4

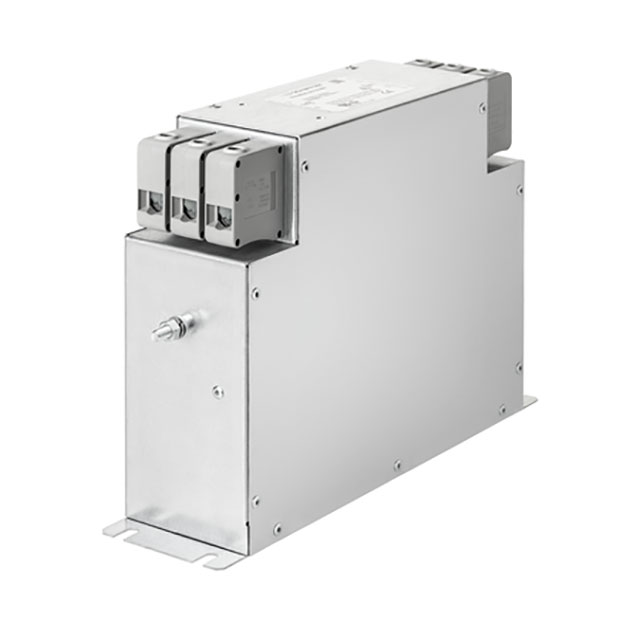

SCHAFFNER 其他滤波器 FN3287-50-53-C26-R65

FN3287-50-53-C26-R65概述


    产品简介


    产品类型:
    - 型号:FN3287 / FN3288
    - 类别:3相滤波器(EMC/RFI滤波器)

    主要功能:
    - 高效能电磁干扰(EMI)衰减
    - 具备卓越的功率驱动系统抑制能力
    - 适用于变频器、电机驱动系统及电源转换设备

    应用领域:
    - 工业机械设备
    - 机器工具
    - IT供电网络
    - 通用能源转换装置(如逆变器、转换器)
    - 过程自动化设备
    - 三相电源供应

    技术参数


    | 参数 | 值 |

    | 最大连续工作电压 | 3x 530/305 VAC (FN3287, FN3288) |
    | 3x 530 VAC (FN3288IT) |
    | 3x 760/440 VAC (FN3288HV) |
    | 3x 760 VAC (FN3288HVIT) |
    | 污染等级 | 3(按IEC 60664-1标准) |
    | 设计标准 | UL 60939-3, IEC 60939-3 |
    | 平均故障间隔时间 (MTBF) | > 200,000小时 |
    | 短路电流耐受能力 | 100 kA |
    | 额定电流 | 10 至 230 A |
    | 工作频率 | DC 至 60 Hz |
    | 绝缘测试电压 | 2260 VDC (P -> E) / 2900 VDC (P -> E) |
    | 过载能力 | 6倍额定电流1秒,每小时一次 |
    | 工作温度范围 | -40°C 至 +100°C(>50°C时需降额) |
    | 保护等级 | IP 20 |
    | 防护分类 | 过电压类别III(按IEC 60664-1标准) |
    | 振动和冲击 | 符合IEC 60721-3-3 |
    | 阻燃等级 | UL 94 V-0 |
    | 绝缘电阻要求 | > 1 MΩ |

    产品特点和优势


    独特功能和优势:
    - 紧凑设计:薄型书式外形,便于安装且节省空间,特别适合紧邻逆变器、转换器或电机驱动设备安装。
    - 高性能EMI抑制:创新滤波拓扑结构,确保符合Class C2或C1限值。
    - 高压版本:具备690 VAC、IT和IT高压版本,满足不同应用需求。
    - 低泄漏电流:低泄漏电流版本帮助达到严格要求(如0.1 mA),满足对泄漏电流限制的需求。

    应用案例和使用建议


    典型应用场景:
    - 三相变频器和电力驱动系统:确保设备正常运行并符合电磁干扰标准。
    - 机加工和机械设备:保障设备稳定运行并提高工作效率。
    - IT电源网络:符合IT系统的要求,确保电力网络的安全稳定。
    - 一般能源转换设备:用于逆变器、转换器等设备,提升系统可靠性。
    使用建议:
    - 安装时请注意保持滤波器的接线牢固,避免因松动导致接触不良。
    - 根据实际应用条件选择合适的滤波器型号,确保额定电流和电压匹配。
    - 定期检查绝缘电阻,以保证安全可靠的操作。

    兼容性和支持


    - 兼容性:该产品可广泛应用于多种电力系统中,支持与不同类型逆变器、转换器和电机驱动系统的配套使用。
    - 支持和服务:Schaffner集团提供详尽的技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电流不匹配 | 确认所选型号与实际应用中的额定电流相匹配。 |
    | 接触电阻高 | 重新安装接线端子,确保连接稳固。 |
    | 漏电电流超标 | 检查接线是否正确,确认接地良好。 |
    | 绝缘电阻不符合标准 | 更换符合标准的部件,并按照规定进行绝缘测试。 |
    | 安装后出现异常振动或噪音 | 检查安装位置是否有振动源,并调整安装方式。 |
    | 遇到短路或过流现象 | 及时切断电源,查找故障原因并排除故障后再投入使用。 |

    总结和推荐


    综上所述,Schaffner公司的FN3287 / FN3288系列滤波器凭借其紧凑的设计、出色的EMI衰减能力和多样的应用选项,在工业应用中表现出色。这些产品不仅满足各种严格的行业标准,还具有良好的兼容性和全面的支持服务。对于需要高效、可靠的电磁干扰抑制解决方案的应用场景,我们强烈推荐使用FN3287 / FN3288系列滤波器。

FN3287-50-53-C26-R65参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 186mm*65mm*180mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

FN3287-50-53-C26-R65厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN3287-50-53-C26-R65数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN3287-50-53-C26-R65 FN3287-50-53-C26-R65数据手册

FN3287-50-53-C26-R65封装设计

查看详情并下载
Symbol
Footprint
3D Model
