FN2080-16-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 夏弗纳 单相RFI滤波器 FN2080系列, 250 V 交流, 底盘安装
供应商型号: 1191398
供应商: element14
标准整包数: 1

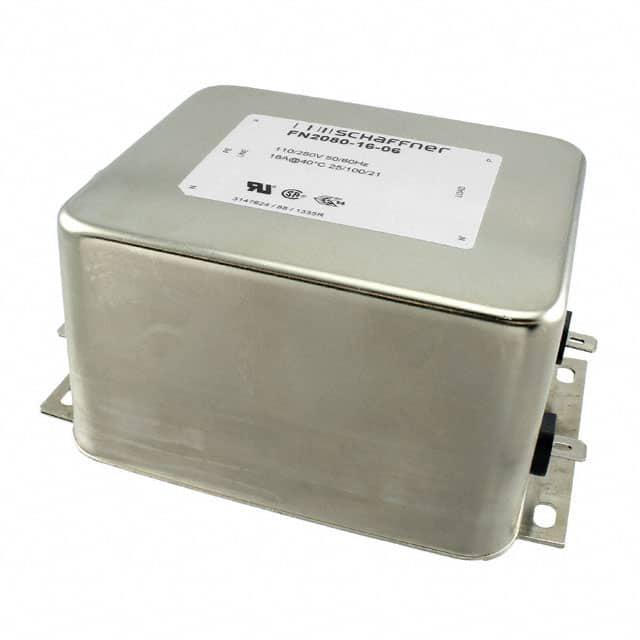

SCHAFFNER EMI滤波器 FN2080-16-06

FN2080-16-06概述


    产品简介


    FN 2080 两阶段滤波器是施菲纳公司生产的高性能交流/直流电磁干扰(EMI)滤波器。这些滤波器广泛应用于各种设备和环境中,如电气和电子设备、消费电子产品、家用电器、楼宇自动化、工业应用、机械设备、医疗设备以及电子数据处理设备等。其主要功能是提供强大的共模和差模抑制,以降低电磁干扰对设备的影响。

    技术参数


    - 额定电压:交流250 VAC,50/60 Hz;直流250 VDC
    - 工作频率范围:直流到400 Hz
    - 额定电流:1至16 A(最大40℃)
    - 高压测试:
    - P -> PE: 2000 VAC(2秒)
    - P -> PE (B型): 2500 VAC(2秒)
    - P -> N: 1100 VDC(2秒)
    - 工作温度范围:-25℃至+100℃
    - 认证标准:UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 过压类别:II类
    - 污染等级:2级
    - 海拔高度:2000米以上,降额适用

    产品特点和优势


    1. 双阶段设计:FN 2080 滤波器采用了双阶段设计,能够有效提高共模和差模衰减性能。
    2. 医疗版本(B型):适用于医疗设备的应用,不含Y电容,降低了泄漏电流。
    3. 安全版本(A型):低电容设计,适合需要低泄漏电流的安全关键应用。
    4. 高耐热性能:采用具有高饱和电阻和良好热行为的线圈,提高了滤波器的可靠性和耐用性。
    5. 多种连接选项:提供了不同的终端选项,用户可以根据需要选择连接方式。

    应用案例和使用建议


    典型应用
    - 电气和电子设备
    - 消费品
    - 家用电器
    - 建筑自动化
    - 工业应用
    - 机械设备
    - 医疗设备
    - 电子数据处理设备
    - 办公自动化及数据通信设备
    使用建议
    1. 设备匹配:根据设备的工作电压和电流选择合适的滤波器型号,确保符合实际需求。
    2. 环境适应性:在极端环境下(如低温或高海拔),请咨询当地销售办事处以获取专用版本的信息。
    3. 安装规范:严格按照安装指南进行安装,避免接线错误导致的损坏。
    4. 定期检查:定期检查滤波器的工作状态,确保其在规定的电压和电流范围内运行,避免过度磨损或故障。

    兼容性和支持


    FN 2080 系列滤波器与市场上常见的连接器兼容,可以方便地集成到各种设备中。施菲纳公司提供了详尽的技术支持,包括产品选型、安装指导和售后维护等服务。用户可以通过其全球销售网络获得本地化支持。

    常见问题与解决方案


    1. 问:滤波器的额定电流如何选择?
    - 答:根据设备的实际电流需求,在额定电流范围内选择合适的型号。例如,对于10 A的设备,可以选择FN 2080-10系列。
    2. 问:如何正确安装滤波器?
    - 答:参照产品手册中的安装指南,确保正确连接电源线、地线和其他必要线路。特别注意不要超过额定电压和电流。
    3. 问:滤波器的漏电流是否会对人体造成伤害?
    - 答:滤波器设计时已考虑到安全问题,医疗版本(B型)不含Y电容,进一步降低了漏电流风险。对于普通版本,正常使用下漏电流处于安全范围内,不会对人体造成伤害。

    总结和推荐


    FN 2080 系列滤波器是一款性能卓越、适用广泛的电磁干扰滤波器。其高共模和差模抑制能力、优异的耐热性和多样的连接选项使其成为众多应用的理想选择。无论是工业设备还是消费电子,FN 2080 都能提供出色的电磁兼容性保护。综上所述,强烈推荐在需要高可靠性电磁干扰防护的设备中使用FN 2080滤波器。

FN2080-16-06参数

参数
电阻 220KΩ
电容值 1μF,4.7nF
截止频率 -
电感值 2.8mH
ESD保护 -
额定电压-DC -
滤波器阶数 -
额定电流 16A
通道数 -
中心频率 -
电路技术 -
长*宽*高 85.5mm*57.6mm*85.5mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2080-16-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2080-16-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2080-16-06 FN2080-16-06数据手册

FN2080-16-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
