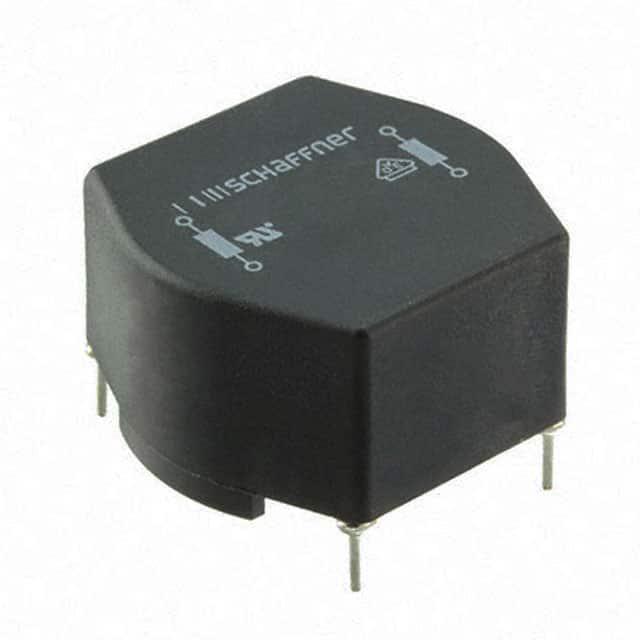

RN 143-6-02-1M8

产品分类: 共模滤波器
厂牌: SCHAFFNER
产品描述: 300V 6A 2 1.8mH@ 10 kHz 20mΩ(Typ) 水平安装,通孔安装 33.1mm*32.5mm*20mm
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 共模滤波器 RN 143-6-02-1M8

RN 143-6-02-1M8概述


    产品简介


    产品类型:本产品为电流补偿共模电感(Current-compensated Chokes),型号为RN系列。
    主要功能:RN系列共模电感用于抑制交流电源线输入的共模或非对称干扰信号,通过与相位线和中性线串联连接来实现。同时,对称噪声成分也通过绕组的漏电感(杂散电感)被衰减。这些电感通常与抑制电容器结合使用,以增强其EMI(电磁干扰)过滤能力。
    应用领域:
    - 开关电源应用
    - EMI输入滤波器
    - 非接地抑制设备
    - 相角控制电路(与饱和扼流圈一起使用)

    技术参数


    电气特性:
    - 额定电流:0.3至10安培(@额定环境温度)
    - 工作频率:直流至400赫兹
    - 额定电感:0.4至100毫亨
    - 杂散电感:通常是额定电感的1%(LN)
    - 直流偏置下电感减少(IN):25°C时小于10%
    - 耐冲击电流(10毫秒脉冲):20倍额定电流(@25°C)
    - 最高测试电压:线圈间:1500VAC(1分钟,保证值;2秒,工厂测试)
    - 线圈与外壳间:4000VAC(1分钟,保证值)
    其他特性:
    - 高温测试:-40°C至100°C
    - 阻燃材料:UL 94V-0
    - 设计认证:符合UL 1283、IEC/EN 60938-1标准

    产品特点和优势


    高饱和电阻和优秀的热稳定性:
    - 出色的耐久性和热稳定性使其适用于多种工业环境。
    - 采用通孔引脚连接方式,便于安装和使用。
    - 小巧紧凑的设计,适合空间有限的应用场合。
    - 多种住房选项,可根据不同需求选择不同的配置。
    - 定制版本可按需提供。
    - 可提供更高的温度版本,以适应严苛的环境条件。
    - 全部封装设计适用于严酷应用环境。

    应用案例和使用建议


    典型应用:
    - 在开关电源应用中用于抑制共模干扰水平。
    - 作为EMI输入滤波器使用,特别是在没有接地连接的抑制设备中。
    - 与饱和扼流圈配合使用的相角控制电路。
    使用建议:
    - 在使用RN系列共模电感时,需注意工作环境的温度变化。当环境温度高于规定的范围时,额定电流需要相应减少。具体可通过参考数据表中的热降额图进行调整。
    - 为确保最佳性能,在电路设计中应考虑将RN系列共模电感与合适的滤波电容配合使用。

    兼容性和支持


    RN系列共模电感具有良好的兼容性,可以与其他电子元件或设备搭配使用。制造商提供详细的安装指南和支持服务,帮助客户正确安装和使用该产品。

    常见问题与解决方案


    常见问题:
    1. 问题:如何处理高温环境下的性能下降?
    解决方案:参考数据表中的热降额曲线,根据实际温度调整额定电流。
    2. 问题:如何确定正确的型号和规格?
    解决方案:根据实际应用需求,参照型号选择表中的各项参数选择合适的型号。
    3. 问题:如何测量杂散电感?
    解决方案:在测量时,将针脚1和2短接,针脚3和4之间的电感即为杂散电感。

    总结和推荐


    总体来说,RN系列共模电感是一款高度可靠的EMI抑制元件,其优异的性能和灵活的设计使其成为开关电源和其他高压应用的理想选择。其强大的电流承受能力和优良的热稳定性使它能够在恶劣环境中稳定运行。因此,对于需要高效抑制EMI的应用场景,强烈推荐使用RN系列共模电感。

RN 143-6-02-1M8参数

参数
额定电压-AC 300V
额定电压-DC -
阻抗 -
电感值 1.8mH@ 10 kHz
直流电阻 20mΩ(Typ)
额定电流 6A
线路数量 2
长*宽*高 33.1mm*32.5mm*20mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 托盘,管装
