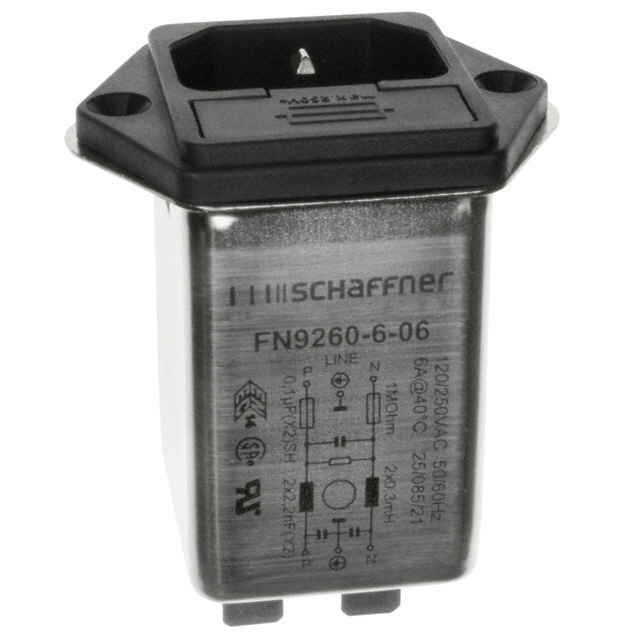

FN 9260-6-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered M 3 POS 250VAC 6A Fuse ST 1 Port
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9260-6-06

FN 9260-6-06概述


    产品简介


    产品名称:IEC输入模块过滤器(IEC Inlet Filters)
    型号:FN 9260
    FN 9260系列是通用电源入口模块,内置单个或双熔丝夹持器。它们设计用于多种场合,包括便携式电气和电子设备、医疗设备、小型到中型机器及家用电器等。该产品线包括多个额定电流等级和不同的安装选项,提供全面的解决方案以满足不同需求。通过选择FN 9260系列,用户可以迅速获得具有必要安全认证的标准滤波器,从而加快设备通过电磁干扰(EMI)系统审批的速度。

    技术参数


    | 参数 | 规格 |

    | 最大连续工作电压 | 250 VAC, 50/60 Hz |
    | 工作频率 | DC 至 400 Hz |
    | 额定电流 | 1至10 A @ 40°C |
    | 绝缘等级 | IP 40(根据IEC 60529) |
    | 工作温度范围 | -25°C至+85°C |
    | 机械测试电压(标准类型) | P -> PE: 2000 VAC for 2秒
    P -> N: 760 VAC for 2秒 |
    | MTBF | 2,200,000小时 @ 40°C/230 V (Mil-HB-217F) |

    产品特点和优势


    FN 9260系列提供了出色的传导抑制性能,基于高饱和电阻和良好的热行为的扼流圈设计。这些特性符合IEC/EN 60601-1关于爬电距离和电气间隙、泄漏电流和高压测试的要求。同时,它还提供了一个紧凑的设计,并且可以根据需要定制特定版本。这款产品适用于便携式设备、医疗设备、家用电器、开关电源等多种应用。

    应用案例和使用建议


    典型的应用场景包括便携式电气设备、医疗设备、家用电器、单相电源供应、开关电源以及测试和测量设备。例如,在医疗设备中,FN 9260可以作为关键部件来确保设备符合严格的安全标准。使用建议方面,用户应确保在正常操作条件下正确选配熔断器,并考虑到断开中性线时泄漏电流可能翻倍的情况。此外,定期检查和维护有助于确保长期稳定运行。

    兼容性和支持


    FN 9260系列可与各种电子元器件和设备兼容。厂商提供全面的支持和维护服务,用户可以通过访问厂商官网获取更多详细信息。厂商也提供了一系列配套配件,如带有锁定系统的电源线,确保电器设备不会意外断开连接。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 漏电流超过预期 | 确保正确安装并选用适当型号的熔断器 |
    | 过高的漏电流导致安全隐患 | 检查接地系统,并确认所有连接都正确无误 |
    | 设备无法通过EMI系统测试 | 重新检查滤波器的选型和安装,并确保所有相关参数正确 |

    总结和推荐


    总体而言,FN 9260系列是一种可靠且高性能的电源入口模块过滤器,广泛应用于多种设备中。其紧凑的设计、优良的电气性能和易于定制的特点使其在市场上具有很强的竞争优势。对于寻求高效电磁干扰过滤解决方案的工程师和制造商来说,FN 9260系列是一个值得考虑的选择。我们强烈推荐这款产品用于需要严格EMI要求的应用场景。

FN 9260-6-06参数

参数
长*宽*高 35mm*35mm*60.3mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN 9260-6-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9260-6-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9260-6-06 FN 9260-6-06数据手册
