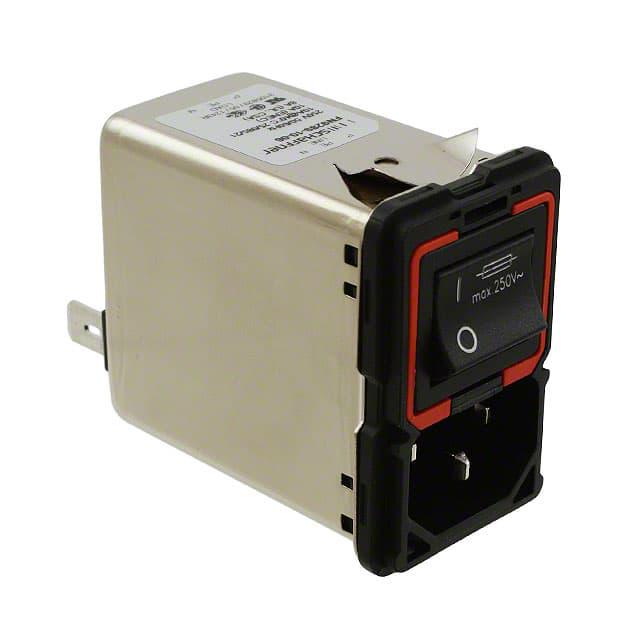

FN 9289-10-06

厂牌: SCHAFFNER
产品描述: Schaffner C14插座滤波器, 额定电压250 V 交流, 额定电流10A, 2 极开关, 面板
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9289-10-06

FN 9289-10-06概述

    # 产品概述:带EMC滤波器的电源入口模块

    产品简介


    Schaffner集团的FN9280系列带EMC滤波器的电源入口模块(简称电源入口模块)是专为高效电磁兼容(EMC)设计的创新解决方案。这款电源入口模块拥有单级滤波器,采用超紧凑设计,额定电流可达10安培,适用于各种电气和电子设备。其主要组件包括双保险丝座、二极开关以及可选的前侧安装法兰或后侧安装法兰。此外,它还提供多种输出连接方式,满足不同应用的需求。
    主要功能
    - 单级滤波器:有效抑制输入电源线上的电磁干扰(EMI)。
    - 超紧凑设计:适合空间受限的应用环境。
    - 双保险丝座:为电路提供额外保护。
    - 二极开关:方便控制电源的通断状态。
    - 后侧/前侧法兰或弹片安装:灵活的安装选项。
    - 快速接线端子或弹簧笼端子:方便接线。
    应用领域
    - 便携式电气和电子产品
    - 消费类电器
    - 信息处理及办公设备
    - 单相和开关模式电源供应器
    - 测试和测量设备
    - 医疗电气设备(MD)及体外诊断设备(IVD)
    - 音视频及信息通信技术

    技术参数


    电气特性
    - 最大连续工作电压:250 VAC,50/60 Hz
    - 额定电流:1到10安培
    - 工作频率:DC至400Hz
    - 泄漏电流(正常条件):根据IEC 60939-3,最大泄漏电流小于0.31mA
    - 线圈电感(L1, L2):范围从0.32mH到10.9mH
    - 电容(Cx, Cy):范围从0nF到220nF
    - 输出电阻:无
    - 推荐温度范围(操作和储存):-25°C至+85°C
    - 保险丝:直径5mm×20mm,最大功率接受度1.6W/极(Ta=23°C)
    物理特性
    - 保护等级:IP40(根据IEC 60529标准)
    - 安装方式:法兰安装或弹片安装
    - 尺寸:具体尺寸见组装说明
    - 重量:见表格(单位为克)

    产品特点和优势


    特点
    - 优良的传导衰减性能:基于具有高饱和电阻率的扼流圈,且具有优秀的热稳定性。
    - 深冲压铁制外壳:提供最佳可能的磁场屏蔽。
    - 保险丝双槽位及备用槽位:便于更换保险丝并增加电路保护。
    - 可选前侧/后侧安装法兰:提供多种安装方式。
    - 快速接线端子或弹簧笼端子:方便布线,提高可靠性。
    - 符合医疗标准:型号B版本符合IEC/EN 60601-1的1MOP要求。
    - 广泛的认证与合规性:通过多项国际安全认证。
    优势
    - 高效能EMI滤波:确保系统符合EMC规范。
    - 超紧凑设计:特别适合空间受限的应用场合。
    - 多选择配置:提供多样化的输出连接选项,以适应不同的安装需求。
    - 优异的热稳定性:确保长时间运行下的稳定表现。
    - 全面的安全防护:包括过载保护和电气隔离,保障使用安全。

    应用案例和使用建议


    应用案例
    1. 便携式医疗设备:FN9280系列滤波器能有效保护电池供电的便携式医疗设备,防止电源噪声对设备的不良影响。
    2. 测试与测量设备:对于需要高精度测量的设备,如示波器或信号发生器,FN9280系列滤波器可以降低外部电磁干扰对测试结果的影响。
    3. 办公自动化设备:例如打印机或扫描仪,FN9280系列滤波器可以确保设备的稳定运行,延长使用寿命。
    使用建议
    - 在安装前检查电源入口模块的电气和物理特性是否与设备要求相符。
    - 确保正确连接保险丝,并定期检查以保证其正常工作。
    - 根据实际使用情况,选择适当的输出连接方式(例如弹簧笼端子或快接端子),以方便维护和检修。

    兼容性和支持


    兼容性
    - 该电源入口模块设计用于与多种IEC插头及滤波器兼容,提供灵活的解决方案以适应不同的设备。
    - 标准IEC插头的兼容性使安装过程更加便捷,简化了系统的集成工作。
    支持
    - Schaffner集团提供详尽的技术文档和支持服务,包括装配指南和安装说明。
    - 客户可以联系当地的销售中心获取更多技术支持,包括产品培训和技术咨询。

    常见问题与解决方案


    常见问题
    1. 电源入口模块在运行过程中发热过高
    - 解决方法:检查保险丝是否正常工作,确认接线无误,并确保散热条件良好。
    2. 设备无法启动
    - 解决方法:检查开关是否处于开启状态,确保所有连接线都已牢固连接。
    3. EMI滤波效果不佳
    - 解决方法:确保安装位置远离强磁场源,并根据需要考虑使用更高阶数的滤波器。

    总结和推荐


    FN9280系列电源入口模块凭借其高效EMI滤波性能、超紧凑设计以及多功能配置,成为市场上极具竞争力的产品之一。无论是消费电子产品还是专业医疗设备,FN9280系列都能提供可靠、高效的电源管理解决方案。强烈推荐用户在面对严格的EMC要求时选择此系列产品,以确保系统的稳定运行和长期可靠性。

FN 9289-10-06参数

参数
长*宽*高 32mm*32mm*68mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 托盘
