首页  >  产品百科  >  FN 3120H-50-53

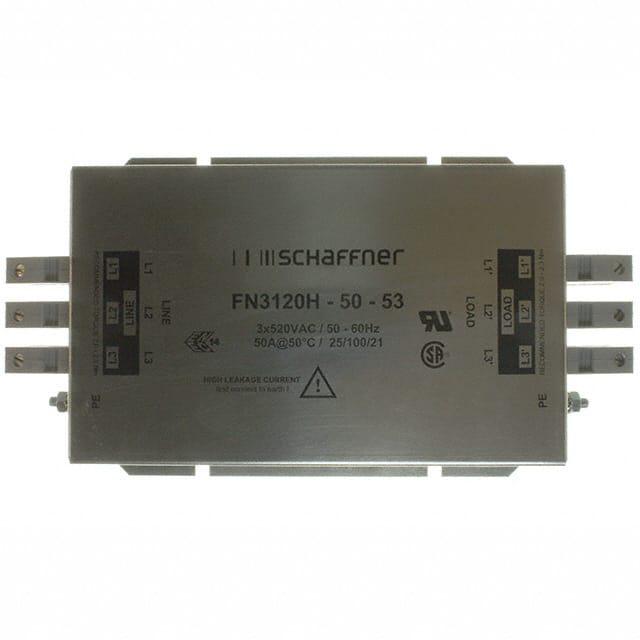

FN 3120H-50-53

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 50A 底座安装 159mm*129mm*64mm
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER EMI滤波器 FN 3120H-50-53

FN 3120H-50-53概述

    高性能EMC/RFI滤波器:3相滤波器FN 3120

    产品简介


    3相滤波器FN 3120是一款专为工业电机驱动设计的高性能电磁兼容(EMC)/射频干扰(RFI)滤波器。它适用于噪声水平极高的工业应用环境,例如机床、印刷机、包装机、挤出机等。这款滤波器通过显著抑制干扰来提升系统的可靠性和抗干扰能力,从而满足甚至超过国际标准(如Class B限值)的要求。

    技术参数


    - 最大连续工作电压:3x 520/300 VAC (最高可达480 VAC +10%)
    - 工作频率范围:DC到60Hz
    - 额定电流:25至230A(在50°C时)
    - 绝缘耐压:P -> E 2750 VDC,持续2秒;P -> P 2250 VDC,持续2秒
    - 防护等级:IP 20
    - 过载能力:启动时可达4倍额定电流,持续1分钟内可达1.5倍额定电流,每小时一次
    - 工作温度范围:-25°C至+100°C
    - 平均无故障时间(MTBF):在50°C和400 V时,大于300,000小时

    产品特点和优势


    - 高性能滤波器适用于工业电机驱动中的高噪声环境,确保符合Class B限值,即使在长电缆下也能实现良好的干扰抑制。
    - 宽带衰减性能和饱和电阻保证了可靠的干扰抑制。
    - 采用安全触电保护终端块,按照EN 60204-1安装标准提供足够的接触面积。
    - 紧凑尺寸和轻量化设计便于自动和手动工具安装。

    应用案例和使用建议


    - 主要应用于工业设备、机械和机床等场合,例如印刷机、包装机、挤出机、木工机械、铣床、钻床、激光切割机、焊接机、机器人、传送带、装配线、泵、石油生产、化工和矿业行业等。
    - 在使用过程中,建议确保滤波器的安装位置避免高温区域,并根据电气连接表选择合适的导线截面和扭矩。使用过程中应注意防止干扰现象的发生,确保系统正常运行。

    兼容性和支持


    - 该滤波器与各类工业电机驱动装置兼容,具体兼容性请参考设备手册。
    - 厂商提供详尽的技术支持和维护服务,客户可通过当地销售中心获取帮助和支持。

    常见问题与解决方案


    1. 问:如何正确选择滤波器型号?
    - 答:根据应用的具体电流需求,选择对应的型号。具体参见选型表中的额定电流参数。

    2. 问:安装过程中需要注意什么?
    - 答:确保滤波器接线端子与导线接触良好,避免松动。推荐扭矩如下:
    - 固体导线:1.5-1.8 Nm
    - 柔性导线:7-8 Nm
    - 特定型号导线:17-20 Nm
    - 小型导线:2.0-2.3 Nm

    总结和推荐


    综上所述,3相滤波器FN 3120以其出色的性能和广泛的应用领域成为工业电机驱动领域的理想选择。它不仅能够有效抑制干扰,提高系统的可靠性,而且具备出色的耐用性和易于安装的特点。因此,强烈推荐在各种工业环境中使用此款滤波器。

FN 3120H-50-53参数

参数
电感值 -
中心频率 -
ESD保护 -
通道数 -
额定电压-DC -
滤波器阶数 -
截止频率 -
电阻 -
电路技术 -
额定电流 50A
电容值 -
长*宽*高 159mm*129mm*64mm
安装方式 底座安装
零件状态 在售
包装方式 散装

FN 3120H-50-53厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3120H-50-53数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 3120H-50-53 FN 3120H-50-53数据手册
