FN2412-16-44

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2412系列, 250 V 交流, DIN 导轨
供应商型号: 817-1358-ND
供应商: Digi-Key
标准整包数: 1

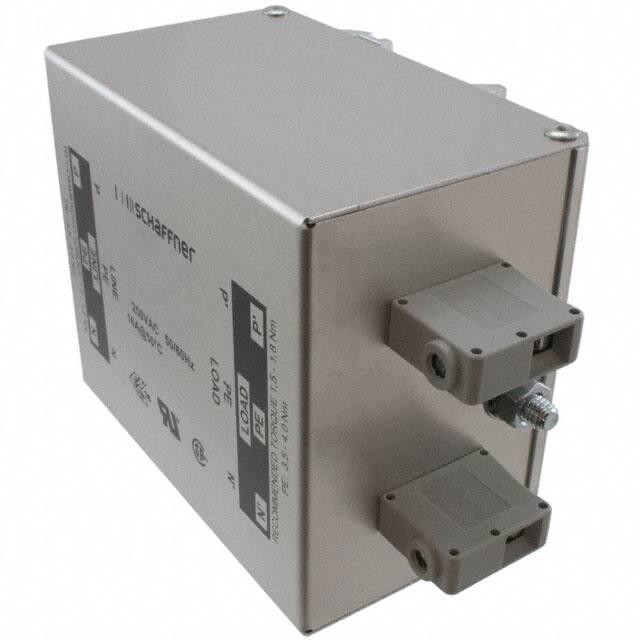

SCHAFFNER EMI滤波器 FN2412-16-44

FN2412-16-44概述


    产品简介


    单阶段滤波器FN 2410 / FN 2412
    - 产品类型: 单阶段电磁干扰(EMI)和射频干扰(RFI)滤波器。
    - 主要功能: 过滤高频噪声和减少电源线上的电磁干扰。
    - 应用领域: 工业电子产品、小型到中型机器和工业设备、高端单相电源供应、单相变频电机驱动、逆变器和转换器。广泛应用于高噪声环境下。

    技术参数


    | 参数 | 值 |

    | 设计标准 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | 火花级别 | UL 94 V-2 或更优 |
    | 最大连续运行电压 | 单相:250 VAC |
    双相:520/300 VAC (H 型号) |
    | 平均无故障时间(MTBF) | 50°C / 250V:1,200,000 小时 |
    50°C / 520V:250,000 小时 (H 型号) |
    | 操作频率 | 直流至 400Hz (除 FN 2410H-60/-80/-100:250 Hz) |
    | 过载能力 | 开关启动:4x 额定电流 |
    每小时 1 分钟:1.5x 额定电流 |
    | 保护等级 | IP20 |
    | 额定电流范围 | 8A 至 100A (50°C) |

    产品特点和优势


    - 卓越的过滤性能:能处理高噪声环境下的高干扰水平。
    - 快速安装:FN 2412系列可以轻松安装在常见的TS 35 DIN导轨上。
    - 安全性高:工业级防触电终端块提供了最大的电气安全性和对意外接触带电部件的保护。
    - 双相供电支持:部分型号适用于三相电网的双相供电,最大支持电压达520VAC。

    应用案例和使用建议


    应用案例:
    - 小到中型机器和工业设备:用于减少来自设备内部的电磁干扰。
    - 高功率单相或双相电源:适用于需要高抗干扰能力的应用场合。
    - 变频电机驱动、逆变器和转换器:保护设备免受电源噪声影响。
    使用建议:
    - 在高噪声环境中使用时,应确保正确的接地和电缆布线,以提高过滤效果。
    - 对于双相供电系统,选择相应的H型号,以充分利用其耐压能力。

    兼容性和支持


    - 兼容性:与多种工业柜和控制板兼容,适合在各类工业应用中使用。
    - 支持:提供全方位的技术支持和售后服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    1. 问题:安装过程中难以将滤波器固定在DIN导轨上。
    - 解决办法:确保导轨清洁且没有损坏,并按正确方向插入滤波器。

    2. 问题:设备启动时过载导致保护装置动作。
    - 解决办法:检查输入电源和负载连接是否正确,并确保遵循过载能力和最大连续运行电压的规定。

    总结和推荐


    总结:
    - 主要优点:出色的抗噪能力、易于安装、高电气安全性和广泛的适用范围。
    - 推荐:FN 2410 / FN 2412 系列滤波器是工业电子设备的理想选择,特别适用于高噪声环境下的设备。其卓越的过滤性能和良好的兼容性使其在市场上具有很强的竞争优势。强烈推荐用于各种工业应用,特别是需要高度抗电磁干扰的场合。
    推荐:基于其出色的性能和可靠性,我们强烈推荐使用FN 2410 / FN 2412 系列滤波器,尤其是在需要高效过滤高频噪声和保障设备正常运行的工业环境中。

FN2412-16-44参数

参数
电感值 -
额定电压-DC -
通道数 -
中心频率 -
截止频率 -
电容值 -
电阻 -
电路技术 -
滤波器阶数 -
ESD保护 -
额定电流 16A
长*宽*高 154mm*93mm*93mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 托盘

FN2412-16-44厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2412-16-44数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2412-16-44 FN2412-16-44数据手册

FN2412-16-44封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 98.3112 ¥ 830.9693
20+ $ 75.4619 ¥ 637.8368
40+ $ 72.449 ¥ 612.3707
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 830.96
