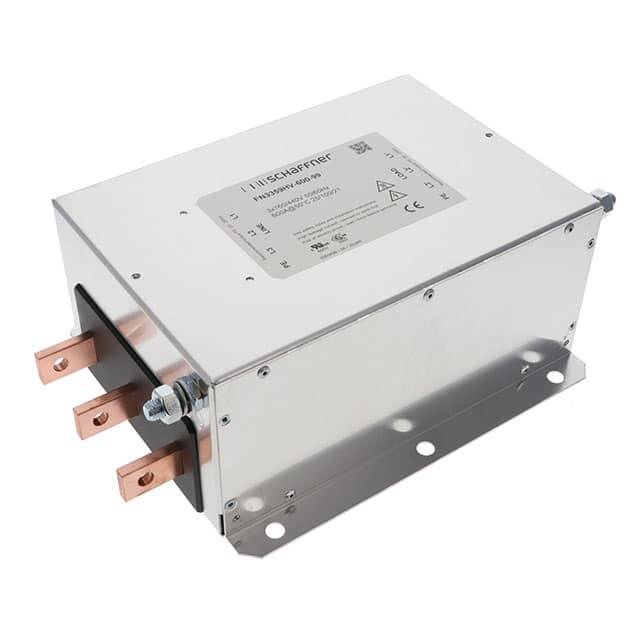

FN3359HV-600-99

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 600A 690VAC Quick Connect Flange Mount
供应商型号: ET-4528338
供应商: 海外现货
标准整包数: 1
SCHAFFNER 其他滤波器 FN3359HV-600-99

FN3359HV-600-99概述

    3-Phase High-Current EMC/RFI Filter FN 3359

    产品简介


    3-Phase High-Current EMC/RFI Filter FN 3359是一款高电流电磁兼容滤波器(EMC/RFI Filter),专为高压电机驱动、逆变器和转换器等高功率应用设计。它具有宽泛的额定电流范围(150至2500A),能够在高达2500A的电流下运行,并适用于IT电力网络。其紧凑的设计和便捷的接线端子使得安装和连接变得简单方便。此外,保护塑料盖可选配,确保在操作过程中提供更高的安全性。

    技术参数


    - 最大连续工作电压: 3x 520/300 VAC (标准型),3x 760/440 VAC (高压型)
    - 工作频率: DC至60Hz
    - 额定电流: 150至2500A @ 50°C
    - 高电压试验电压: P -> E:2750 VDC (标准型), 3200 VDC (高压型);P -> P:2250 VDC (标准型), 3270 VDC (高压型)
    - 过载能力: 开关瞬间可达4倍额定电流,连续1分钟可达1.5倍额定电流
    - 温度范围: 工作和存储温度范围为-25°C至+100°C
    - 阻燃等级: UL 94 V-2或更高
    - 认证: UL认证(最高1000A),ENEC认证(最高1600A)
    - 平均无故障时间: MTBF为130,000小时

    产品特点和优势


    - 高功率滤波器: 符合Class A合规要求,某些应用中甚至可以实现Class B合规。
    - 紧凑设计: 高电流滤波器方案,占用空间小,适合狭小的空间安装。
    - 高压版本: 适用于IT电源网络。
    - 透明保护盖: 可选配的透明保护盖用于保护操作员和检查人员免受意外触碰带电导体,且可以在已安装设备上轻松安装。
    - 改善传导抗扰度: 安装时有助于提升系统的传导抗扰度。

    应用案例和使用建议


    - 高功率电机驱动和逆变器: 如工业三相系统、工厂、矿山设备、光伏发电系统(需隔离)、风力发电系统等。
    - 使用建议: 在安装前应仔细阅读产品手册以了解具体的应用场景和技术要求。建议使用专业工具和设备进行安装和调试,确保系统的稳定性和可靠性。此外,定期进行维护和检测是必要的,以确保设备始终处于最佳状态。

    兼容性和支持


    - 兼容性: 该产品与其他标准电气设备兼容,可广泛应用于各类高功率设备。
    - 支持和维护: Schaffner集团在全球范围内设有销售和服务中心,提供全方位的技术支持和售后服务。用户可以通过官方网站查找当地合作伙伴,获得定制化的技术支持和服务。

    常见问题与解决方案


    1. Q: 设备过热如何处理?
    - A: 检查设备是否按照额定电流使用,避免超载。如果持续出现过热现象,建议联系专业的技术人员进行详细检查。
    2. Q: 安装过程中如何避免短路?
    - A: 确保所有连接正确无误,安装前应关闭电源,避免直接接触带电部件。严格按照安装手册的指导进行操作。
    3. Q: 设备噪音增大怎么办?
    - A: 检查设备是否受到外界干扰,如电磁干扰等。必要时可以考虑增加额外的屏蔽措施,或联系厂家获取技术支持。

    总结和推荐


    3-Phase High-Current EMC/RFI Filter FN 3359凭借其高功率、紧凑设计、可靠的安全性以及广泛的适用性,在众多高功率电气系统中表现出色。该产品的多种规格能够满足不同应用场景的需求,特别是在高功率电机驱动、逆变器和光伏发电系统等方面。鉴于其卓越的技术性能和完善的售后服务,我们强烈推荐该产品给需要高可靠性滤波解决方案的客户。

FN3359HV-600-99参数

参数
中心频率 -
带宽 -
插入损耗 -
长*宽*高 440mm(长度)*260mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN3359HV-600-99厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN3359HV-600-99数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN3359HV-600-99 FN3359HV-600-99数据手册

FN3359HV-600-99封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2506.9417 ¥ 21058.3102
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21058.31
直接购买
加入购物车
