FN2080-12-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: SchaffnerEMI滤波器 FN2080系列, 250 V 交流, 底盘安装
供应商型号: SCE-FN2080-12-06
供应商: 海外现货
标准整包数: 1

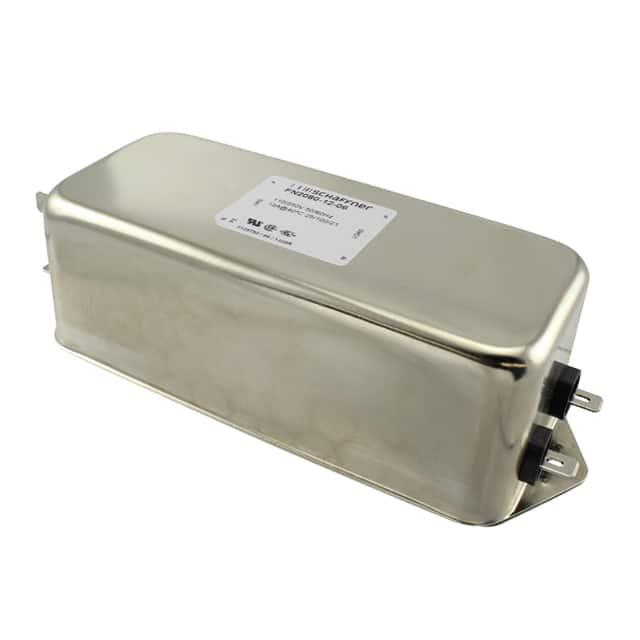

SCHAFFNER EMI滤波器 FN2080-12-06

FN2080-12-06概述


    产品简介


    Two-Stage Filters FN 2080
    产品类型:
    Two-Stage Filters FN 2080 是一款高能效的交流/直流电磁干扰滤波器,专为多种电气和电子设备设计。它具有多级过滤能力,能够有效抑制电磁干扰,适用于广泛的工业和商业应用。
    主要功能:
    - 多级高能效的交流/直流电磁干扰过滤
    - 支持高差模和共模衰减
    - 优异的低频衰减性能
    - 可选医疗版本(B型)和安全版本(A型)
    应用领域:
    - 电气和电子设备
    - 消费品
    - 家用电器
    - 建筑自动化系统
    - 工业设备
    - 医疗设备
    - 数据处理设备
    - 办公自动化及电信设备
    - 各种需要良好过滤性能的嘈杂应用场合

    技术参数


    | 参数 | 描述 |

    | 额定电压 | 250 VAC, 50/60 Hz;250 VDC |
    | 工作频率 | 直流至400 Hz |
    | 额定电流 | 1到16 A @ 40°C |
    | 高压测试电压 | P–>PE 2000 VAC for 2 sec |
    P–>PE 2500 VAC for 2 sec (B型) |
    P–>N 1100 VDC for 2 sec |
    | 温度范围 | 运行和储存温度:-25°C 至 +100°C |
    | 认证标准 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | 燃烧等级 | UL 94 V-2 或更高 |
    | 额定寿命 | MTBF @ 40°C/230 V (Mil-HB-217F): 1,650,000小时 |

    产品特点和优势


    - 易安装和快速安装:FN 2080 通过简单的机箱安装方式,使其易于安装和配置。
    - 多种版本:提供B型(无Y电容,适用于医疗应用)和A型(低电容,适用于安全关键应用)。
    - 高性能:在高饱和电阻和优异热行为的基础上,提供高传导衰减性能。
    - 低频性能优秀:特别设计用于改善低频衰减。
    - 可定制连接方式:提供多种终端选项,便于用户选择所需的连接风格。
    - 多种电流规格:从1 A 到 16 A不等,以满足不同的应用需求。

    应用案例和使用建议


    FN 2080滤波器在多种电气和电子设备中均有广泛应用,例如建筑自动化、医疗设备和数据处理设备等。具体的应用案例可以包括医院的医疗器械、办公自动化设备和家用电器。
    使用建议:
    - 在安装过程中,务必遵循制造商的安装指南,确保正确的电气连接。
    - 在使用过程中,定期检查滤波器的工作状态,特别是对于长期运行的设备,注意其温度和压力变化。
    - 若设备安装在极端环境中,如低温或高原地区,需提前与制造商联系以获取适当的规格升级建议。

    兼容性和支持


    FN 2080系列滤波器设计时考虑到了与其他电子元器件和设备的兼容性。制造商提供详细的安装指导和技术支持服务,帮助客户正确使用和维护产品。

    常见问题与解决方案


    - 问:如何确认滤波器的工作状态?
    - 答: 可以通过测量输入输出端口的电压、电流和阻抗来确认滤波器的工作状态。如果发现问题,可以通过更换电容器或调整连接方式来解决问题。
    - 问:滤波器能否承受过高的温度?
    - 答: 滤波器的最大工作温度是+100°C,但在超过此温度的情况下,可能会影响其使用寿命。建议使用散热装置或降低负载,以保持温度在安全范围内。
    - 问:滤波器能否长时间连续运行?
    - 答: 滤波器可以长时间连续运行,但要确保其工作温度不超过最大限制。如果长时间运行在高温环境下,建议进行定期维护和检查。

    总结和推荐


    FN 2080 Two-Stage Filters 是一款高性能的电磁干扰滤波器,非常适合各种需要高能效电磁干扰过滤的场合。其多项优势使其在市场上具有很高的竞争力,尤其适合医疗、工业自动化和消费电子产品等领域。对于需要高度稳定性和可靠性的应用场景,FN 2080是一个极佳的选择。强烈推荐该产品给那些寻求高效、可靠且耐用滤波解决方案的用户。

FN2080-12-06参数

参数
通道数 -
电路技术 -
截止频率 -
电阻 -
中心频率 -
额定电流 12A
滤波器阶数 -
额定电压-DC -
电容值 1μF,4.7nF
电感值 3.25mH
ESD保护 -
长*宽*高 57.5mm*45.4mm*45.4mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2080-12-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2080-12-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2080-12-06 FN2080-12-06数据手册
