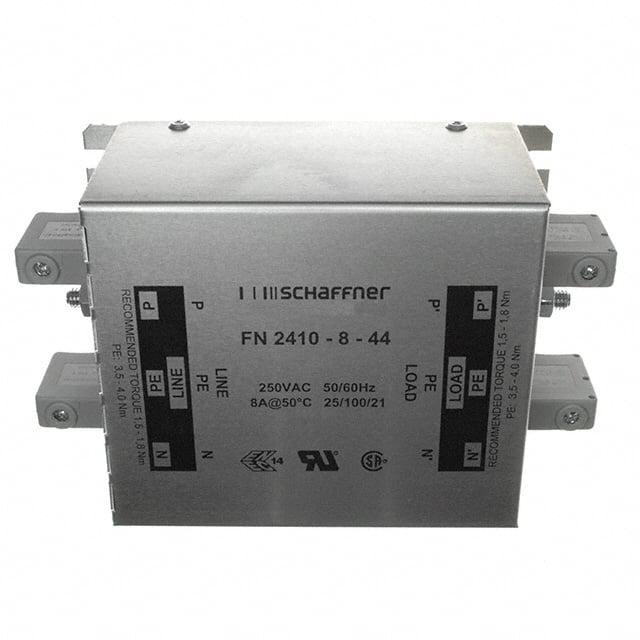

FN2410H-8-44

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 400Hz 8A 520VAC Terminal Block DIN Rail
供应商型号: 631-FN2410H-8/44
供应商: Mouser
标准整包数: 1
SCHAFFNER 其他滤波器 FN2410H-8-44

FN2410H-8-44概述

    单阶段滤波器(FN 2410/FN 2412)技术手册

    产品简介


    单阶段滤波器(FN 2410/FN 2412)是一款专为工业电子设计的电磁兼容性/射频干扰滤波器。它适用于高干扰水平的应用环境,具备出色的滤波性能。这款滤波器特别适合两相电源系统,可承受最高电压达2x 520 VAC(峰值),并提供便捷的安装方式。滤波器可快速且舒适地安装在常用的TS 35 DIN导轨上,额定电流范围从8 A到100 A,适用于不同规模的工业应用需求。

    技术参数


    - 最大连续工作电压:1x 250 VAC (FN 2410/FN 2412),2x 520/300 VAC (FN 2410 H/FN 2412 H)
    - 工作频率:直流至400 Hz
    - 额定电流:8 A 至 100 A @ 50°C (FN 2410),8 A 至 45 A @ 50°C (FN 2412)
    - 高压测试电压:P –> E 2000 VAC,1秒;P –> N 1100 VDC,1秒;P –> E 2700 VDC,1秒 (H类型);P –> P 2250 VDC,1秒 (H类型)
    - 防护等级:IP 20
    - 过载能力:4倍额定电流开关启动,1.5倍额定电流持续1分钟,每小时一次
    - 温度范围:工作及存储温度范围为-25°C 至 +100°C
    - 阻燃等级:UL 94 V-2或更高
    - 设计认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准
    - 平均故障间隔时间 (MTBF):50°C/250 V时为1,200,000小时(标准型),50°C/250 V时为250,000小时(H类型)

    产品特点和优势


    - 高效滤波性能:采用高饱和电阻和优异热行为的扼流圈,即使在非常嘈杂的应用环境和满载条件下也能保持预期的滤波性能。
    - 安全终端块:提供触电安全的工业级终端块,最大限度提高电气安全性,防止意外接触带电导体。
    - 便捷安装:对于FN 2412滤波器,可以轻松安装在常用的TS 35 DIN导轨上,方便快捷,符合大多数电气柜标准。
    - 适用多种应用:适用于小型到中型机器和工业设备、高端单相电源供应、单相变频电机驱动器、逆变器和转换器等应用场景。

    应用案例和使用建议


    - 典型应用:适合用于小型到中型机器和工业设备、高端单相电源供应、单相变频电机驱动器、逆变器和转换器等。
    - 使用建议:根据不同的额定电流选择合适的型号,并确保安装在符合规范的TS 35 DIN导轨上,以保证滤波效果和电气安全性。

    兼容性和支持


    - 兼容性:该产品设计用于TS 35 DIN导轨,能够与市场上常见的导轨兼容。
    - 支持:厂家提供了详细的安装指南和技术支持服务,包括现场培训和技术文档下载,以确保用户能正确安装和使用该产品。

    常见问题与解决方案


    - 问题1:安装过程中如何避免接线错误?
    - 解决方案:严格按照制造商提供的安装指南进行操作,确保所有连接正确无误,避免错误接线导致的安全隐患。

    - 问题2:产品在高温环境下使用时表现如何?
    - 解决方案:确保产品的工作温度不超过技术规格中规定的范围,避免过载情况的发生,如需在高温环境中使用,请咨询厂商获取进一步建议。

    总结和推荐


    单阶段滤波器(FN 2410/FN 2412)是一款设计精良、性能卓越的工业级滤波器,特别适用于需要处理高干扰环境的工业设备。其高效的滤波性能、便捷的安装方式和出色的电气安全性使其在市场上具有较强的竞争力。我们强烈推荐这款滤波器给寻求高质量电磁兼容性解决方案的工业用户。

FN2410H-8-44参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 152mm*93mm*93mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2410H-8-44厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2410H-8-44数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN2410H-8-44 FN2410H-8-44数据手册

FN2410H-8-44封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 91.212 ¥ 764.2952
10+ $ 70.2972 ¥ 599.9514
20+ $ 64.6485 ¥ 551.7426
60+ $ 64.638 ¥ 551.653
100+ $ 62.223 ¥ 531.0422
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 764.29
