FN2030-6-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2030系列, 250 V 交流, 底盘安装
供应商型号: SCE-FN2030-6-06
供应商: 海外现货
标准整包数: 1

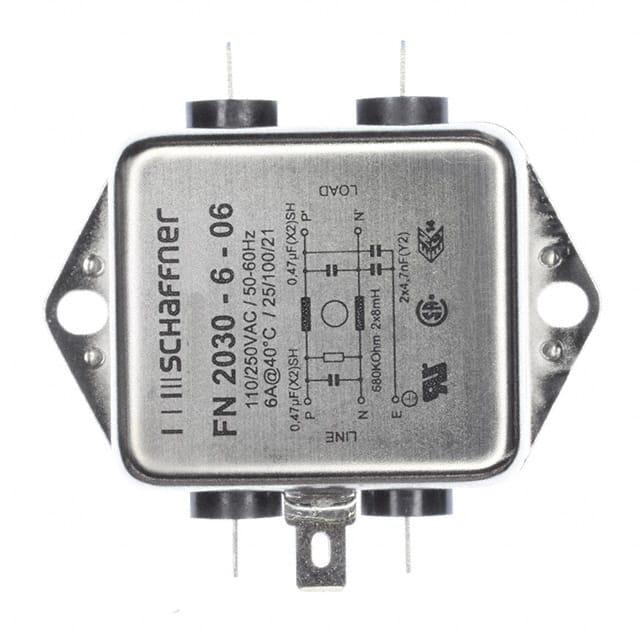

SCHAFFNER EMI滤波器 FN2030-6-06

FN2030-6-06概述

    单阶段滤波器(型号:FN 2030)

    产品简介


    单阶段滤波器(型号:FN 2030) 是一款通用型交流/直流电磁干扰(EMI)滤波器,专为需要高性能衰减特性的应用场景而设计。其额定电流范围从1A到30A不等,具有高衰减性能和高差分模式衰减。FN 2030系列还包括医疗版(B型)、安全版(A型)、增强性能版和过电压保护版(Z型),以适应不同的应用需求。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 250 VAC(50/60 Hz),250 VDC |
    | 工作频率 | 直流至400Hz |
    | 额定电流 | 1至30A @ 40°C |
    | 耐压测试 | P –> PE 2000 VAC(等效电容<88 nF) |
    P –> PE 2550 VDC(等效电容>88 nF) |
    P –> PE 2500 VAC(B类型) |
    P –> N 1100 VDC |
    | 工作温度范围 | 操作和存储温度范围为-25°C至+100°C |
    | 认证 | UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939 |

    产品特点和优势


    FN 2030滤波器的设计方便快速安装于机箱上,具有卓越的传导衰减性能。其高饱和核心材料使得其在相同的外形尺寸下,相比于FN 2010和FN 2020系列,能提供更高的电感值,从而实现更优的衰减性能。此外,FN 2030滤波器还提供多种终端选项,允许用户根据具体需求选择连接方式。A型滤波器适合医疗应用,无Y电容的B型滤波器则具有低泄露电流的特点,适用于安全关键应用。FN 2030系列滤波器通过选配Z型增强性能版本,可满足IEC 61000-4-5标准中关于差模浪涌脉冲保护的要求。

    应用案例和使用建议


    FN 2030滤波器广泛应用于各种电气和电子设备,如家用电器、消费类产品、办公自动化及数据通信设备等领域。其适用于需要高水平EMI滤波性能的应用场景。例如,在医疗设备中,为了确保设备的安全性和稳定性,FN 2030 B型滤波器因其无Y电容设计而特别适用。此外,在噪声严重的工作环境中,用户可以通过调整滤波器参数来优化性能,如增加电感值以提高对噪声的过滤效果。

    兼容性和支持


    FN 2030滤波器与市场上其他主流电子元件和设备具有良好的兼容性,可以轻松集成到现有系统中。Schaffner公司为其产品提供全面的技术支持和维护服务,包括产品选型指导、现场安装调试以及故障排查等。

    常见问题与解决方案


    1. 问:如何正确连接滤波器?
    - 答: 确保按照制造商提供的电气图正确连接输入/输出线。如果不确定,请联系当地销售代表获取帮助。

    2. 问:如何判断滤波器是否失效?
    - 答: 通过检测其传导衰减性能指标来判断。若发现衰减性能显著下降,可能需要更换滤波器。
    3. 问:如何处理滤波器过热问题?
    - 答: 首先检查安装位置是否通风良好。其次,确保安装环境温度不超过规定的工作温度范围。必要时,可以咨询技术支持寻求进一步建议。

    总结和推荐


    综上所述,FN 2030滤波器以其广泛的额定电流范围、高性能的EMI衰减能力、优秀的热稳定性和丰富的配置选项,成为市场上不可多得的优质产品。无论是在家用电器还是复杂的数据中心环境中,FN 2030都能提供可靠的EMI防护。因此,我们强烈推荐FN 2030滤波器用于需要高可靠性EMI滤波性能的应用场景。

FN2030-6-06参数

参数
通道数 -
截止频率 -
电感值 8mH
额定电压-DC -
中心频率 -
额定电流 6A
滤波器阶数 -
电路技术 -
电阻 -
ESD保护 -
电容值 4.7nF,470nF
长*宽*高 71mm*46.6mm*46.6mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2030-6-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2030-6-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2030-6-06 FN2030-6-06数据手册

FN2030-6-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
